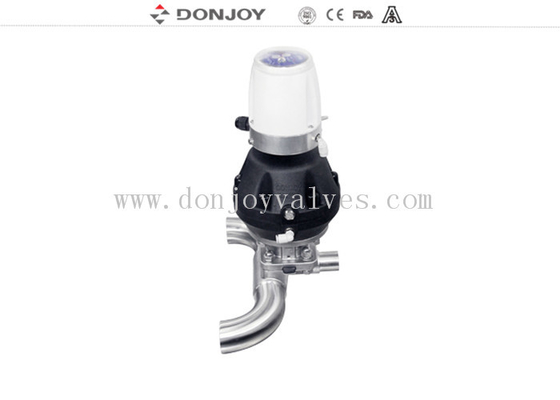

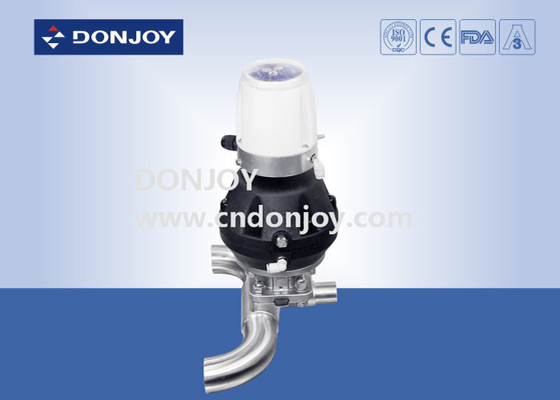

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기

격막 역행 방지판

3가지의 방법 격막 벨브

원래 장소:

중국

브랜드 이름:

DONJOY

인증:

CE,3A,FDA

연락주세요

인용문을 요구하세요
제품 상세정보
상품 이름:
U - C-TOP과 C Tee 격막식 밸브
재료:
SS316L / 1.4404
사이즈:
1일부터 4일까지, DN25 - DN100
작동:
플라스틱 핸드휠
연결:
클램프
가스킷:
EPDM + PTFE
구조:
Tee
표준:
DIN32676 / DIN118582 - 1/2; ASME BPE / ASTM269
지불과 운송 용어
최소 주문 수량
1
가격
negotiation
포장 세부 사항
판지 상자
지불 조건
T/T, LC의 신용 카드
제품 설명

SS316 L 클램프 U - C Tee 위생적 격막식 밸브 DN25 - C-TOP과 DN100 사이즈



상술

상품 이름 :

316개 L SS 클램프 U-C Tee 격막식 밸브

밸브 본체 물질 :

SS316L

실링 소재 :

한 개의 스일콘 gasket/ 점착성 PTFE+EPDM/Two 부분 PTFE+EPDM

맥스워킹 압력 :

10Bar

Max.Working 온도 :

120 급 C

아바이라브리 사이즈 :

1일부터 4일까지, DN25-DN100

아바이라브리 연결 :

Clamp/welding/thread/special 연결

아바이라브리 표준입니다 :

3A/BPE/DIN/ISO/IDF

다음을 운영했습니다

매뉴얼이고 공기입니다

아바이라브리 구조 :

똑바로, 티, 유자형, 탱크 바닥

제어 :

현명한 밸브 위치조절기 / C-TOP / 위치 센서 제어

증명하세요 :

3A/54-02 (1580년), PED/97/23/EC, FDA.177.2600

응용 범위 :

낙농업이, 음식, 음료, 약국, 화장품, 기타 등등

UC 모델 선택 :

UC-H, US-K

설치 :

수동핸들 또는 공압식 발동자를 설치하는 것 선택적입니다



기술
격막식 밸브의 다양한 구성

1.      피지션러 / 절차 제어기(IL-TOP)와 디드애프라그텀 밸브

2.      유닛(C-Top) 제어와 격막식 밸브

3.      밸브 위치 규제 기관

4.      위치 센서 모듈

5.      소성 손잡이

6.      스테인레스 강 핸들

7.      스티안레스스 강철 아쿠터

8.      전기 격막식 밸브

9.      플라스틱 아쿠터

10.    신체 : 캐스팅 / 위조



애플리케이션 :
손으로 또는 공기가 들어 운영된 격막식 밸브는 특히 제약업계에서 위생과 무균공정에서 사용하기 위해 설계됩니다.
밸브는 열린 / 클로즈 콘트롤과 더불어 흐름제어에 대하여 우수합니다.
격막식 밸브는 다른 밸브와 비교하여 유량의 특징에 더 낫습니다. 입자와 재료를 처리하기 위해 세정하고 개선되는 것은 에아이세르입니다. 공기 주머니의 현상은 흐름제어의 적용 동안 드뭅니다.

밸브 본체 :
위조 본체 공백은 단조 공정에, 한 편의 녹슬지 않는 강철 인고트를 통합니다, 고온과 함께 위조가 더 높게 신체 비중 뒤에 있는 위조를 통하여 구축 블랭크 형상 변화를 통하여 공급합니다, 구조가 더 획일적이고, 어떤 모래 구멍과 다른 음란이 아닙니다. 그리고 나서 처리 공정 센터를 통하여고 정밀도 머싱을 계속하세요.

주조 본체는 전체 몸체 왁스 몰드 표면이 강한 세라믹의 레이어를 형성하게 하기 위해, 세라믹에서 곰팡이 파라핀유 왁스 모델, 파라핀 왁스 모델 인피트라티온에 의해 만들어집니다. 세라믹의 출현에서 떨어져 녹을 냉각시킨 후, 그리고 나서 스테인레스 강 솔루션의 용융 안으로, 왁스 모형을 녹이시오 그러면 블랭크 본체는 우오를 만들어집니다.캐스팅 사이즈는 매우 정확합니다, 외관이 매끄럽고 깨끗하고 단정한 것 입니다.



작동원리

1. 진동판은 좌석 밀봉과 더불어 본체 봉함을 제공합니다. 외부 환경으로 어떤 방법이 없습니다, 그래서 그것 무균공정에 적합합니다

2. 밸브가 마무리될 때 진동판을 지원하는 압력 패드는 몸에서의 밀봉 전면에 가까워집니다.압력판이 진동판 플렉스를 이동하고, 몸을 통한 흐름 경로의 그러므로 폐점인 몸의 센터에서 시트 영역 위에 아래 강행될 때.

3. 압력판에 대한 몸의 상호관계성은 진동판의 압축을 위에 방지합니다

4. 밸브는 수동 작동과 공기조작이 솔레노이드 밸브의 상부를 제어한다는 것 일 수 있습니다



격막식 밸브의 체티픽레이트

1.모든 합성 수지와 첨가제는 있고 FDA 인증에 따릅니다.

2.물질 화학조성, 물성과 제조 절차는 문서화됩니다.

일관성 당 3.3 인증

4.CE-PED/97/23/EC

5.EN 10204-3.1



밸브의 진동판

1. EPDM+PTFE (점착성) 다이아 태블릿은 고온 캐미칼 저항을 가지고 있지 않고, 고안정성, 좋은 굴곡성, 장수, 높은 봉합, 어떤 코드 퇴행,와 그것이 열적 사이클 또는 콜드 사이클 또는 증기 소독 시스템이든지 아니든지, 온도 동요 우수한 성능에 의해 초래되지 않습니다.

명세서 : 1-3 ", DN20-DN80

온도 :-20에서 120

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기 0

2. EPDM+PTFE (세페라테) 그것이 진동판 허용한도와 프로링을 감소시킬 수 있습니다 진동판의 서비스 수명

명세서 : 1-4 ", DN20-DN100

온도 :-20에서 150

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기 1



발칸 파이버 층의 층이 함께 더 좋은 고무와 금속 결합체에게 확보하기 위해 그것의 역학적 성질, 그리고 나서 스테인레스 스틸 볼트에서 섬유 속경을 보강하는 압력과 고온 하세 높은 밀봉 안정성에서 다이아를 강화한 다이아가 끼워 넣은 3 단일의 씰 (EPDM/SILICONE/FPM), 고무. 그래서 그것은 진공 환경의 용도에 적합합니다.

명세서 : 1-4 ", DN20-DN100

온도 :-10에서 120

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기 2



4. 작은 유형 다이어프램 가스킷 (EPDM, 실리콘, FPM, EPDM+PTFE)

명세서 : 1/4 -3/4, DN6-DN15

온도 :-20에서 150

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기 3



표면 처리 :

1.기계적이을 위해 다음을 닦았습니다 안쪽 Ra<0.5μm, 바깥에서 다음 1-4 샌드 블라스팅으로부터, 반사경과 아래 1은 광택이 났습니다

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기 4



그림

자세한 정보를 원하면 사이즈 밑에있는 용지를 확인하세요.

SS316 L 죔쇠 U - C 티 위생 격막 벨브 DN25 - C-TOP를 가진 DN100 크기 5

더 필요가 인포람션 면, 직접적으로 우리에 연락하세요.
