| 원래 장소: | 중국 |
| 브랜드 이름: | DONJOY |
| 인증: | CE,3A,FDA |
| 모델 번호: | 아니다. |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 10-30 작업 일 |
| 지불 조건: | T/T, LC의 신용 카드 |
| 공급 능력: | 20 세트 30 작업 일 |
| 기재: | 304/316L | 포트: | DN10 - DN300, 1/2" - 12" |
|---|---|---|---|
| 가동: | 영적인 | 연결 형태: | 용접 끝 |
| 구조: | 공압 버터플라이 밸브 | 매체의 온도: | midum |
| 하이 라이트: | sanitary butterfly valve,stainless butterfly valves |
||

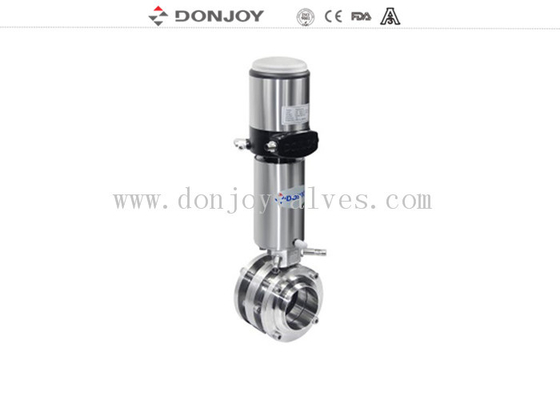

끝 3개 조각 스테인리스 나비 벨브 용접, 높은 위생 나비 벨브
기술 명세:
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
min. Pressure: 0.2Bar
작동 온도: +120도 (EPDM)에 -10C°
명세:
|
제품 이름: |
RJT 육 견과/실 수동 나비 벨브 SS316L/304, 여성/남성 나비 벨브 |
|
벨브 몸통 물자: |
SS304/316L |
|
물개 물자: |
EPDM (표준) FPM/SILICON/NBR, FDA177.2600 |
|
MaxWorking 압력: |
5Bar |
|
Max.Working 온도: |
120 섭씨 온도 |
|
유효하게 크기: |
DN10-DN300, 1/2” - 12" |
|
유효하게 연결: |
죔쇠/용접/실/특별한 연결 |
|
유효하게 기준: |
3A/DIN/SMS/RJT/ISO/IDF |
|
운영하는: |

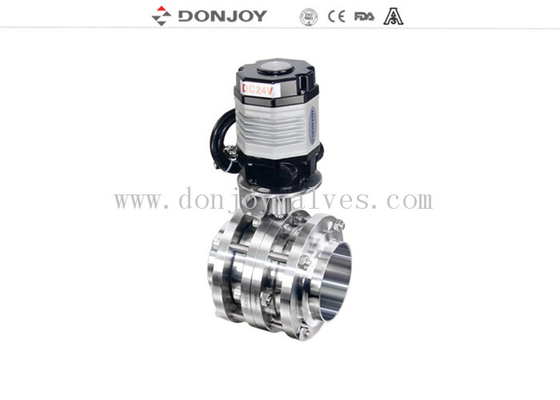

, 압축 공기를 넣은 수동, 전기 |
|
손잡이 신청: |
2 위치 손잡이, 3 위치 손잡이, 4 위치 잡아당기기 손잡이, 다 위치 플라스틱 손잡이 및 다 위치 스테인리스 손잡이 |
|
통제: |
똑똑한 벨브 positioner/C-TOP 통제/위치 감지기 |
|
증명서: |
3A/54-02 (1580년), PED/97/23/EC, FDA.177.2600, ISO |
|
신청 범위: |
낙농장, 음식, 음료, 약학, 화장품, 등 |
|
플라스틱 다의 모형 - 위치 손잡이: |
아니 VSB04/NO.VSB06/NO.VSB08 |
|
손잡이의 임명: |
벨브의 1개의 측에 |
운영 법칙
1.The 나비 벨브는 액추에이터를 통해서 또는 수동으로 손잡이로 자동적으로 운영할 수 있습니다
2.The 손잡이가 열리는 것에 있는 벨브를 막습니다 또는 폐구위는, 확실히 거기 다른 위치 avalibalbe입니다
나비 벨브를 통제하다 그래야 90Degree로 축 운동의 3.The 액추에이터 강요 피스톤.
디자인과 특징
콤팩트와 튼튼한 디자인
유효한 크기 DN25-DN300 (1/2” - 12")
다 위치 손잡이는 DN100/4까지 적당합니다”
잡아당기기 손은 DN25-DN300 (1/2” - 12")까지 적당합니다 PED97/23EC FDA.177.2600
벨브 몸통은 연결의 아무 종류나에 변하기 쉬워 수 있습니다
연결
죄고, 용접하고 실을 꿴 등.
포장 세부사항
각 벨브를 위한 거품 팩.
외부 패킹은 판지 또는 합판 상자입니다.
또는 고객의 요구에 의하여.
납품 세부사항
보통 T/T 첫 지불액을 받기 후에 20 일 안에.
작동 토크 (N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5" |
DN65 |
3" |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
각종 손잡이:
1. 손잡이를 당기십시오
2.Multi 위치 손잡이 (파란 플라스틱)
Lockable 3.Multi 위치 손잡이 (Stianless 강철)
|
크기 |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
126 |
20.2 |
8 |
|
|
DN50 |
2" |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3" |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
|
크기 |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2" - 3개 |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
164 |
22.2 |
11 |
|
크기 |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2" - 3개 |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5" - 6" |
166 |
30.2 |
14 |
