원래 장소:
중국
브랜드 이름:
DONJOY
인증:
CE,3A,FDA
연락주세요

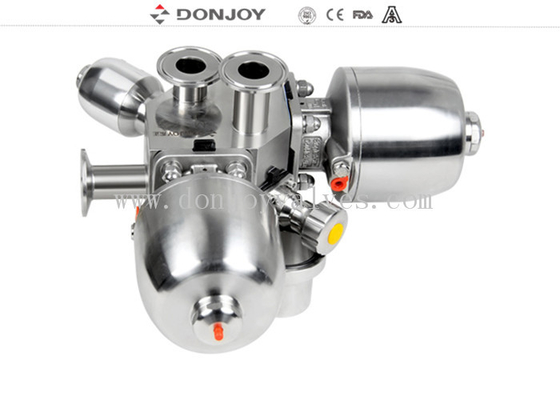

다중 포트 위생 격막 밸브, 격막 제어 밸브 ss316
M-65A: 5개 밸브, 6개 포트
명세서
상품명: | 공압식 SS 316L 멀티포트 다이어프램 제어 밸브 |
밸브 본체 재질: | SS316L |
씰 재질: | 싱글 실콘 가스켓/접착성 PTFE+EPDM/투피스 |
최대 작동 압력: | 8 바 |
Max.WorkingTemperature: | 섭씨 150도 |
사용 가능한 크기: | 1/4"-3/4", DN6-DN15 |
사용 가능한 연결: | 클램프/용접/나사/특수 연결 |
사용 가능한 표준: | 3A/BPE/DIN/ISO/IDF |
움직이는: | 수동, 공압, 컨트롤러 |
사용 가능한 구조: | 스트레이트, T자형, U형, L형, GMP구조, SAP구조 |
제어: | 스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
자격증: | 3A/54-02(1580), PED/97/23/EC, FDA.177.2600, ISO90001 |
적용 범위: | 유제품, 식품, 음료, 약국, 화장품 등, 물 |
특징: | 유체에 대한 정확한 제어 |
구조: | 멀티 콤비네이션 |
멀티포트 다이어프램 밸브는 약국 산업의 초정밀 세척을 충족하기 위한 가장 진보적인 디자인입니다.기존의 용접 매니폴드 밸브는 복잡하고 조립 시간이 깁니다.넓은 공간 점유 및 검사 비용 고가
설명
Diaphragm 밸브의 다양한 구성
1. Pisitioner / Process Controller(IL-TOP)가 있는 Didaphragm 밸브
2. 컨트롤 유닛이 있는 다이어프램 밸브(C-Top)
3. 밸브 위치 조절기
4. 위치 센서 모듈
5. 플라스틱 손잡이
6. 스테인레스 스틸 핸들
7. Stianless 강철 acutor
8. 전기 다이어프램 밸브
9. 플라스틱 절단기

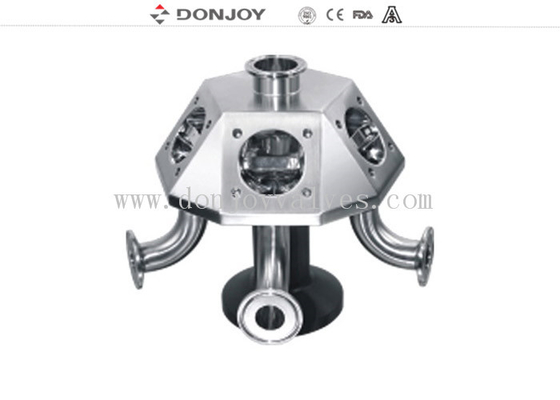

10. 본체: 주조/단조
밸브 본체:
단조 본체 블랭크는 스테인레스 스틸 잉곳 조각을 통해 단조 공정에서 고온 단조와 함께 압출 블랭크 형상 변화를 통해 몸체 밀도가 높은 후 단조를 통해 구조가 더 균일하고 모래 구멍 및 기타 불순물이 없습니다.그런 다음 가공 센터를 통해 고정밀 가공을 수행합니다.
캐스팅 바디몰드 파라핀 왁스 모델, 세라믹 파라핀 왁스 모델 침투로 만들어 전신 왁스 몰드 표면이 강한 세라믹 층을 형성하게합니다.왁스 모델을 녹인 다음 스테인레스 스틸 용액을 녹인 다음 냉각 후 세라믹의 외관을 녹여 블랭크 본체를 구성합니다.주조 크기는 매우 정확하고 외관은 매끄럽고 깨끗하며 깔끔합니다.
설치 제안

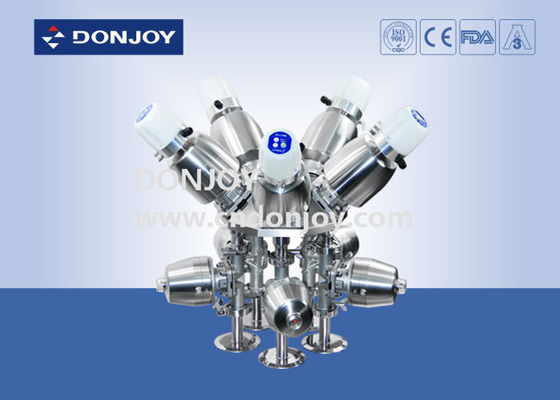

다른 크기에 따라 시작 디자인은 거의 7개의 밸브가 될 수 있으며 스타 디자인은 2개의 반대 멀티포트 밸브로 구성될 수 있으며 공공 파이프에 연결됩니다.
멀티포트 다이어프램 밸브 주요 특징
고객의 특별한 디자인 요구에 직면
구조가 컴팩트하고 설치 공간이 협소합니다.
다른 크기는 결합일 수 있습니다
자체 비우기 기능의 최적화.
제로 데드 앵글
접촉 면적 감소, 매체 보유 및 교차 감염 방지
결합, 파이프 용접을 저장합니다.
밸브 각종 자격 인증의 필요성 감소
액추에이터 및 연결을 선택하는 고객의 요구 사항에 따라.
자세한 내용은 당사에 직접 문의하십시오.
꼬리표: 다이어프램 밸브, 제약 밸브, 위생 밸브, 멀티포트 밸브
