제품 상세 정보:
결제 및 배송 조건:
|
| 작업: | 공압 액츄에이터 | 크기: | DN40 - DN100 또는 1.5 - 4 |
|---|---|---|---|
| 유형: | 증명 밸브를 섞는 CIP | 압력: | 중간 압력 |
| 방향: | 각도 방향 360' | 특징: | 밸브 위치는 조정될 수 있습니다 |
| 한 밸브 본체: | 밸브를 역으로 돌리는 것을 멈추세요 | 3 밸브 본체: | 씨트 밸브를 전환하세요 |
| 강조하다: | 디아프라그마 액추에이터 밸브,압력 방출 밸브 |
||

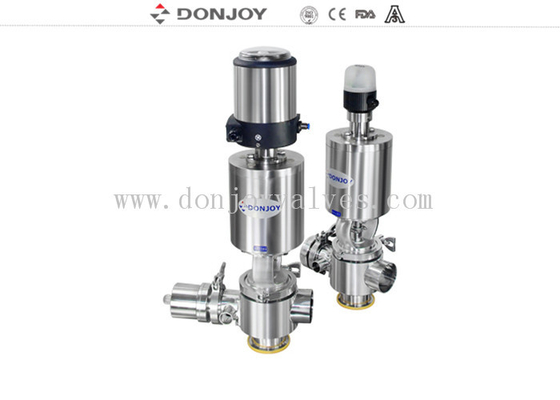

CIP 위생 다이버트 시트 밸브 중간 압력 공압 작동 IL-Top 포함
설명
두 가지 선택적 디자인: 하나의 밸브 바디(정지 반전)
세 개의 밸브 바디(다이버트 시트 밸브)
사양
|
제품명: |
CIP 위생 다이버트 시트 밸브 중간 압력 공압 작동 IL-Top 포함 |
|
밸브 바디 재질: |
316L |
|
씰 재질: |
EPDM (표준) FPM / SILICON/NBR, FDA177.2600 |
|
최대 작동 압력: |
10 bar |
|
최대 작동 온도: |
120°C |
|
사용 가능한 크기: |
DN40 - DN100 또는 1.5" - 4" |
|
사용 가능한 연결: |
클램프 / 용접 / 나사산 / 특수 연결 |
|
사용 가능한 표준: |
3A / DIN / SMS / RJT / ISO / IDF |
|
작동: |
공압 |
|
하나의 밸브 바디: |
|
|
세 개의 밸브 바디: |
다이버트 시트 밸브 |
|
방향 |
각도 방향 360° |
|
세척 |
CIP 세척 |
|
구조 |
공압 액추에이터 및 C - TOP 포함 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
응용 분야
외부 공급 CIP 혼합 방지 밸브는 동일한 밸브를 통해 두 개의 서로 다른 제품 흐름이 있을 때, 유체 혼합을 방지하고 작업 상태를 모니터링하는 데 편리하도록 설계되었습니다.
작동 원리
1. 압축 공기를 통해 원격 제어, 이 밸브는 일반적으로 닫혀 있습니다(NC). 이 밸브는 두 개의 작은 공압 밸브(일반적으로 열림)와 함께 제공됩니다. 하나는 모니터링용, 다른 하나는 CIP용입니다.
2. 바디(전환 밸브 내부의 상부 스템)에는 두 개의 씰이 있으며, 서로 사이에 누출 챔버를 형성합니다. 누출 매체가 챔버로 흘러 들어가 감지기 밸브를 통해 배출됩니다. 액추에이터에 공기를 공급하면 밸브를 제자리에서 세척할 수 있습니다.
3. 세척 시 유체가 플러그로 직접 흐르며, 이 밸브는 워터 해머 효과에 민감하지 않습니다.
바디 조합
제품 도면
