제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 강 316L | 모델: | RX |
|---|---|---|---|
| 기계적입니다: | 기계식 씰 / Doulbe 씰을 플러시합니다 | 주입구: | 2.5 "스레드 |
| 수단: | 1.5 " 스레드 | 밀폐형: | 선택 사항 |
| 강조하다: | 셀프 프라이밍 펌프,로브 회전 펌프 |
||

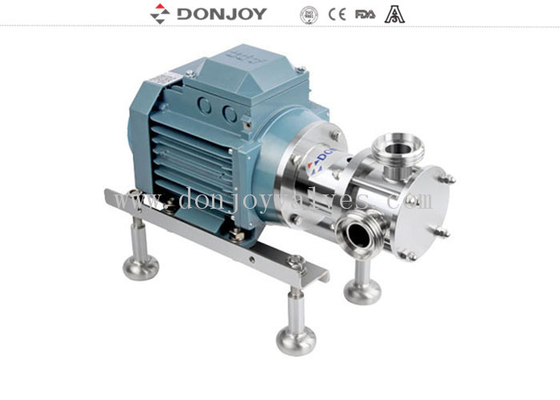

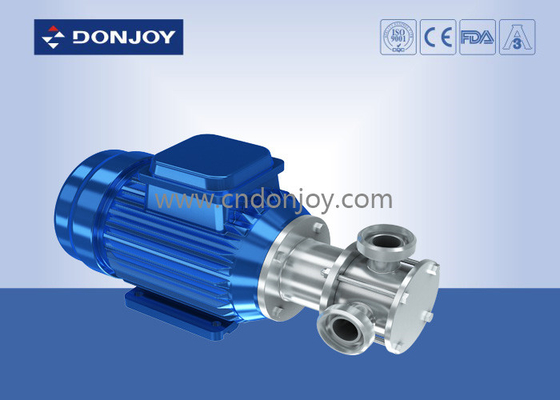

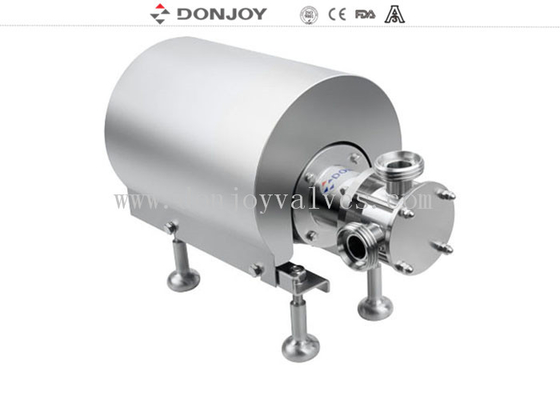

316L 위생 유연 임펠러 고순도 펌프 - RX - 시리즈
설명
RX 유연 임펠러 펌프
시계 방향 및 반시계 방향 회전을 모두 수행할 수 있습니다.
펌프 입구보다 액체 레벨이 낮을 때 액체를 추출하고 이송할 수 있습니다.최대 5M
이 펌프는 저점도 및 고점도 매체를 이송 및 이송하도록 설계되었으며입자 또는 가스를 포함하는 재료
사양
|
제품명: |
316L 위생 유연 임펠러 고순도 펌프 - RX - 시리즈 |
|
펌프 본체 재질: |
SS304/SS316L/1.4301/1.4404 |
|
씰 재질: |
EPDM (표준, FDA 승인) FPM(Viton) 및 NBR |
|
최대 유량: |
20m3/h |
|
최대 헤드: |
80H(m) |
|
최대 작동 압력: |
4 bar |
|
최대 작동 온도: |
80 °C |
|
메카니컬 씰: |
SIC/SiC/EPDM(표준), C/SIC, TC/TC |
|
씰링 유형: |
Flushed 이중 메카니컬 씰/단일 메카니컬 씰(표준) |
|
모터 전력: |
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, |
|
전압: |
110V, 220V, 380V |
|
모터: |
ABB/국내/SIEMENS |
|
모터 주파수: |
50HZ, 60HZ |
|
표면 처리: |
Ra≤0.6μm, EP=Ra0.4μm |
|
모델: |
RX |
|
사용 가능한 연결: |
Tri-Clamp, Thread, Flange |
|
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
작동: |
전기 |
|
낮은 배출 옵션 : |
낮은 배출/다이어프램 밸브/볼 밸브/버터플라이 밸브 |
|
인증서: |
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
임펠러 재료 |
NBR, EPDM, VITON |
|
포장 세부 정보: |
합판 케이스 또는 맞춤형. 또는 고객의 요청에 따라. |
|
배송 세부 정보: |
일반적으로 T/T 계약금 수령 후 20일 이내. |

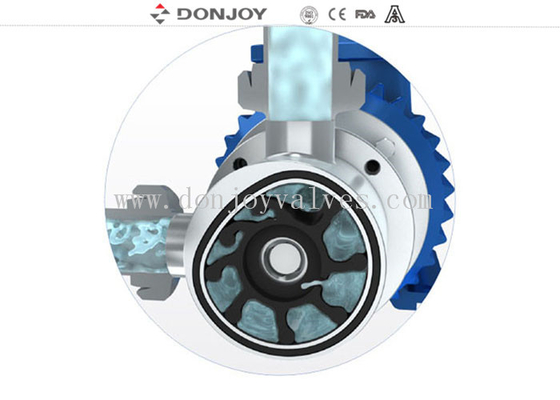

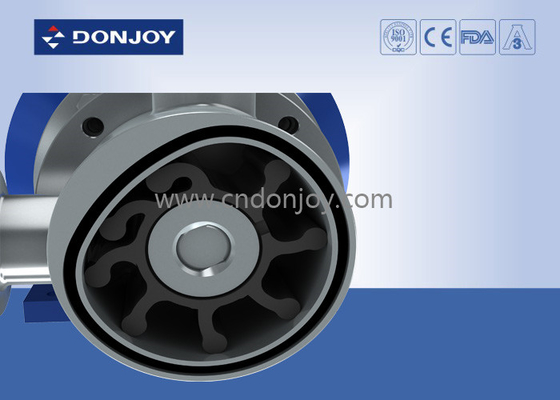

작동 원리
1. 펌프 입구에서 펌프 고정자의 내부 편심 구조로 인해 부피가 증가하면 유연 임펠러의 블레이드 사이에 부분 진공이 형성됩니다. 결과적으로 형성된 흡입력은 액체를 펌프 챔버로 끌어들입니다.
2. 회전하는 임펠러는 액체를 입구에서 출구로 운반했습니다. 이 단계에서 블레이드 사이의 공간은 실제로 일정하게 유지되었습니다. 블레이드 사이의 간격은 큰 고체 입자가 펌프를 통과하고 액체에 손상을 주지 않도록 합니다.
3. 임펠러는 펌프 고정자의 편심 내부 표면의 평평한 부분과 접촉합니다. 임펠러가 구부러지면 블레이드 사이의 부피가 펌프에서 지속적으로 균등하게 감소합니다.
고급 설계, 간단한 구조

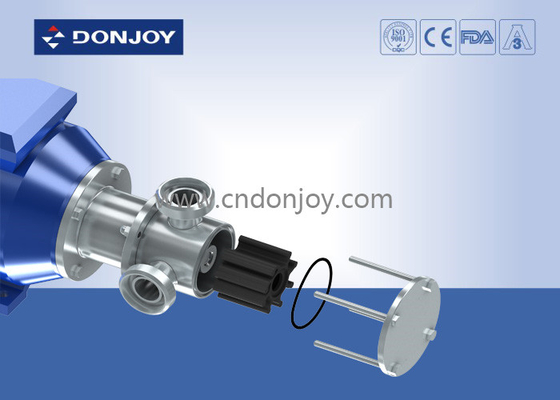

유지 보수가 간단하고 경제적입니다. 펌프 커버는 4개의 잠금 너트로 고정됩니다. 펌프의 임펠러와 샤프트 씰을 유지 관리할 때는 너트만 풀면 됩니다.
기술적 특징:
최대 유량: 8m3/h
최대 압력: 4bar
최대 흡입: 5 M
최대 온도: 80°C
표면 처리: Ra≤0.6μm, EP=Ra0.4μm
재료:
• 본체 및 팬: AISI 316L
• 가스켓: EPDM (식품에 적합)
• 기계적 샤프트 씰
위생 RX 적용
위생은 식품 및 유제품 가공에 매우 중요합니다. RX는 엄격한 위생 요구 사항을 충족하기 위해 연마된 스테인리스 스틸과 식품 또는 우유 등급 임펠러로 설계되었습니다. 스테인리스 스틸 위생 RX는 청소가 용이하며 액체 침착을 유발하지 않는 홈이 없는 샤프트 씰을 사용하고 사용된 임펠러 재료는 테스트 및 승인되었으며 FDA 규정을 준수하도록 인증되었습니다. 펌프로 배송하기에 적합한 일반적인 제품에는 우유, 탈지유, 크림, 커드, 요구르트, 유청, 덩어리, 시럽, 조미료, 젤라틴, 꿀, 잼, 연고, 통조림 식품, 음료, 와인, 맥주, 과일 주스 및 향신료가 있습니다.
산업의 RX 적용
RX 유연 임펠러 펌프는 위생 요구 사항이 없는 상황에도 적용할 수 있지만 여전히 주요 스테인리스 스틸 펌프입니다. RX 스테인리스 스틸 펌프는 산성 액체, 점토, 콘크리트 첨가제, 세제, 염료, 필름 처리 화학 물질, 잉크 및 하수 처리에 특히 적합하며 화장품도 이 유형의 펌프에서 자주 펌핑되며 다음 제품을 포함합니다: 비누, 샴푸, 세제 및 보습제.
유지

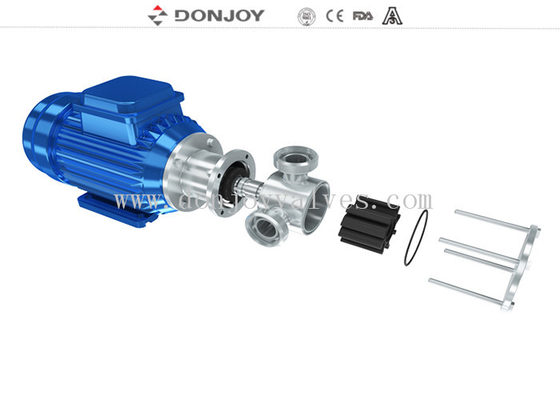

펌프 커버는 4개의 잠금 너트로 고정됩니다. 로터와 샤프트 씰을 완전히 점검할 때 펌프 커버를 분해하기만 하면 되므로 펌프가 매우 실용적이며 가동 중지 시간이 단축됩니다.
선택 테이블
도면
연결 방식
유량 및 헤드
