제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 강 316L | 크기: | 미니 STUL-R/L |
|---|---|---|---|
| 운영: | 모터 | 기계적입니다: | 원문대로 / SIC / EPDM |
| 연결: | 고정됩니다 | 미디어: | 허니와 코메스틱 등 |
| 특징: | 규제하는 유체 | 모터: | ABB 또는 SEW |
| 강조하다: | 셀프 프라이밍 펌프,고압 펌프 |
||

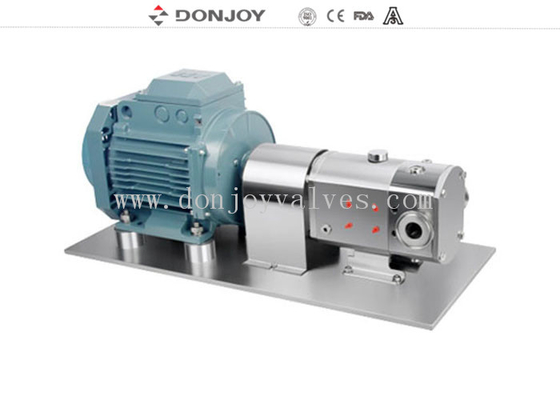

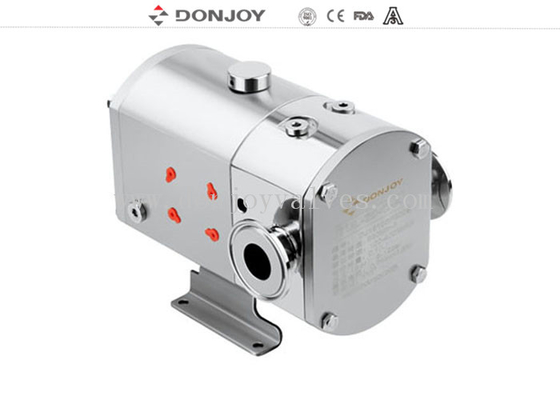

고점도 순도 펌프, 치즈 및 유청 요구르트 이송용 미니 로터리 로브 펌프
사양
|
제품 이름: |
수평형 정변위 로터리 로브 펌프 |
|
재질: |
전체 SS316L/1.4301/1.4404 |
|
씰 재질: |
EPDM (표준, FDA 승인) |
|
최대 유량: |
3000L/H |
|
최대 압력: |
12bar / 174PSI |
|
최대 작동 온도: |
150 C / 302 F |
|
최대 회전수: |
1450 rmp |
|
로터 유형: |
3 잎 로터, 6 잎 로터 |
|
메카니컬 씰: |
SIC/SiC/EPDM(표준) |
|
모터 전력: |
0.75kw, 1.5kw, 2.2kw, 3.0kw |
|
씰링 옵션: |
위생 단일 메카니컬 씰/ 냉각 시스템이 있는 이중 메카니컬 씰 |
|
모터: |
ABB, SEW, 50hz / 60hz |
|
표면 처리: |
내부 연마 및 외부 샌드 블라스트 |
|
사용 가능한 연결: |
클램프, 나사식 맞대기 용접, 플랜지 |
|
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
작동: |
전기 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
| 구조 | 스테인리스 스틸 베이스 플레이트에 조립 |
| 선택 사항 | 전압(v) 220-240, 360-400, 420-460, 630-690 |
설명
옵션
1. 메카니컬 씰: SIC / SICE / EPDM, TC / TC, EPDM
2. 단일 씰, 이중 메카니컬 씰
3. 로터: 2 잎 로터, 3 잎 로터, 6 잎 로터
4. 가스켓: FPM(Viton), NBR, EPDM
5. 엔드 페이스 열 재킷
6. 완전 열 재킷
7. 수직 TUR 시리즈 또는 수평 TUL 시리즈
장점:
간편한 설치 및 분해

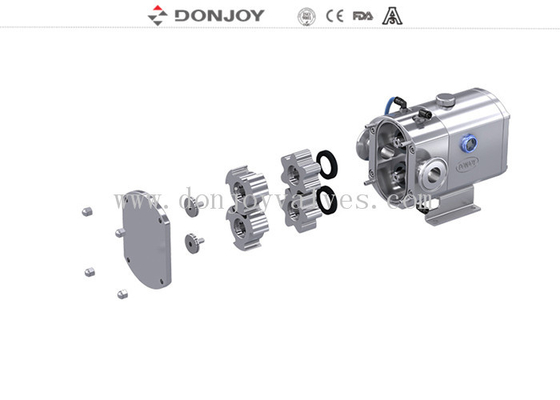

샤프트와 로터는 스플라인 연결 설계를 채택하여 간편한 설치 및 분해
양방향 가역, 모터 회전 방향만 변경하여 달성 가능
구성을 변경하지 않고 모든 종류의 고점도 및 저점도 매체에 사용 가능
출구/입구는 베이스만 변경하여 수평 또는 수직으로 가능

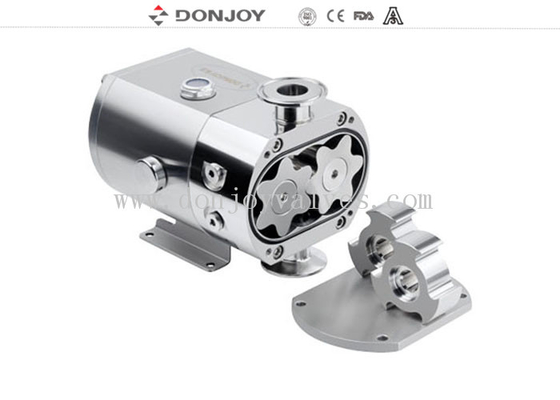

3 잎 로터와 6 잎 로터는 구성을 변경하지 않고 교체 가능
응용 분야
이 펌프는 식품 가공, 화장품 및 제약 산업에서 점성 및 저점성 매체의 이송에 적합합니다.
원리
1. 로브가 회전함에 따라 한 로브가 다른 로브에서 멀어지면서 흡입 측의 공간이 증가하여 펌프 챔버로 유체를 끌어들이는 부분 진공이 생성됩니다.
2. 샤프트에 의해 회전함에 따라 각 로브가 연속적으로 채워지고 유체가 토출 측으로 이동합니다. 로브 사이와 로브와 펌프 본체 벽 사이의 작은 간격은 공간이 적절하게 채워지도록 합니다.
3. 펌프 하우징이 완전히 채워지고 유체는 로브의 치아를 통해 빠져나가 공간의 벽에 강제로 밀려 들어갑니다. 이는 펌프 작용에 기여합니다.
미니 로브 펌프의 유량 방향
선택 표
도면
유지 보수 및 수리
콤팩트한 설계로 인해 작업장 없이도 로브 펌프의 유지 보수를 현장에서 매우 짧은 시간에 쉽게 수행할 수 있습니다.
펌프 유지 보수 전에 펌프 모터의 전기 연결을 분리해야 합니다. 이 과정이 완료되면 펌프 유지 보수 및 수리를 수행할 수 있습니다.
• 로브, 펌프와 엔진 사이의 커플링 및 라인 연결이 있는 펌프의 유지 보수 및 교체는 전면 덮개를 제거하지 않고 볼트로 수행할 수 있습니다.
• 이 섹션에서 쉽게 제거할 수 있는 로브를 청소하고 유지 보수를 수행할 수 있습니다.
• 씰을 교체하려면 전면 본체를 제거해야 합니다. 본체도 간단한 방식으로 작동할 수 있습니다.
• 오일 저장소의 나사산 부분은 주기적으로 플러그 개구부를 통해 오일을 배출합니다. 이러한 방식으로 나사산 수명을 모니터링하여 증가시킵니다.
• 모든 부품을 제거한 후 필요한 청소를 수행합니다.
다시 본체에 넣고 조립된 펌프를 활성화합니다. 전기 연결에 따라 펌프를 시운전할 때 모터의 회전 방향을 설정해야 합니다.
