제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 304 / 316L | 표면: | Ra≤0.8um |
|---|---|---|---|
| 운영: | 압축 공기식 | 접속 방식: | 클램프, 용접, 나사산 |
| 구조: | 공기성 나비 밸브 | 매체의 온도: | 미둠 |
| 강조하다: | DN25 공기성 나비 밸브,SS316L 공기성 나비 밸브,DN25 공기 작동 나비 밸브 |
||

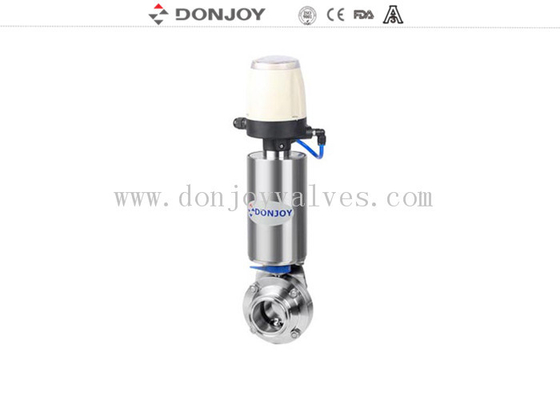

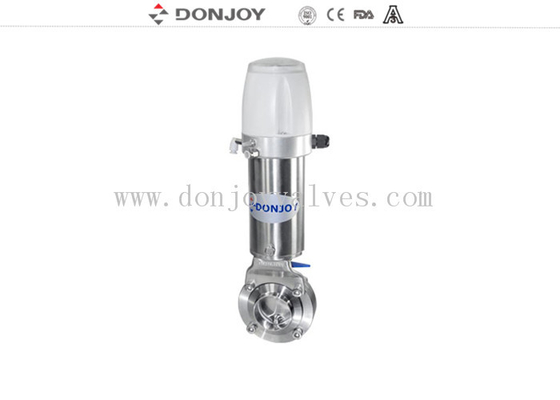

위생 DN25 316L 단동형 노멀 클로즈 클램프 엔드 스테인리스 스틸 공압 버터플라이 밸브
기술 사양
최대 압력: 10Bar, DN10-DN300
최소 압력: 0.2Bar
작동 온도: -10C° ~ +120도(EPDM)
사양
|
제품명: |
위생 DN25 316L 단동형 노멀 클로즈 클램프 엔드 스테인리스 스틸 공압 버터플라이 밸브 |
|
밸브 본체 재질: |
SS304/316L |
|
씰 재질: |
EPDM (표준) FPM/SILICON/NBR, FDA177.2600 |
|
최대 작동 압력: |
10Bar |
|
최대 작동 온도: |
120도 C |
|
사용 가능한 크기: |
DN10-DN300, 1/2"-12" |
|
사용 가능한 연결: |
클램프/용접/나사산/특수 연결 |
|
사용 가능한 표준: |
3A/DIN/SMS/RJT/ISO/IDF |
|
작동: |
단동 또는 복동 |
|
핸들 적용: |
2 위치 핸들, 3 위치 핸들, 4 위치 풀 핸들, 다중 위치 플라스틱 핸들 및 다중 위치 스테인리스 스틸 핸들 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
공압 액추에이터 유형: |
플라스틱 액추에이터, 스테인리스 스틸 공압 액추에이터 |
|
표면 마감 |
RA≤0.8um |
설계 및 특징
컴팩트하고 견고한 설계
사용 가능한 크기 DN10-DN300(1/2"-12")
다중 위치 핸들은 DN100/4"까지 적합
풀 핸들은 DN25-DN300(1/2"-12")까지 적합
공압 액추에이터는 DN300,12"까지 적합
PED97/23EC
FDA.177.2600
밸브 본체는 모든 종류의 연결로 변경 가능
연결
클램프, 용접 및 나사산 등
응용
식품 가공, 제약 및 화학 산업에서 사용.
작동 원리
액추에이터를 통해 자동으로 또는 핸들로 수동으로 작동 가능
핸들은 밸브를 열림 또는 닫힘 위치에 고정하며, 물론 다른 위치도 사용 가능합니다.
액추에이터는 축 방향 움직임의 피스톤을 90도로 밀어 버터플라이 밸브를 제어합니다.
다양한 핸들
1. 풀 핸들
2. 다중 위치 핸들(파란색 플라스틱)
3. 다중 위치 핸들(스테인리스 스틸) 잠금 가능
포장 세부 정보
각 밸브에 대한 버블 팩.
외부 포장은 판지 또는 합판 케이스입니다.
또는 고객의 요청에 따라.
배송 세부 정보
일반적으로 T/T 계약금 수령 후 20일 이내.
작동 토크(N.M)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
