제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 3pc 나비 밸브 | 재료: | 304 / 316L |
|---|---|---|---|
| 크기: | DN10 - DN300, 1/2 - 12 | 운영: | 전기 |
| 연결: | 용접됩니다 | 특징: | 전기 액추에이터와 함께 |
| 구조: | 나비 | ||
| 강조하다: | 3PC 용접 버터플라이 밸브,4인치 용접 버터플라이 밸브,3PC 러그 타입 버터플라이 밸브 |
||

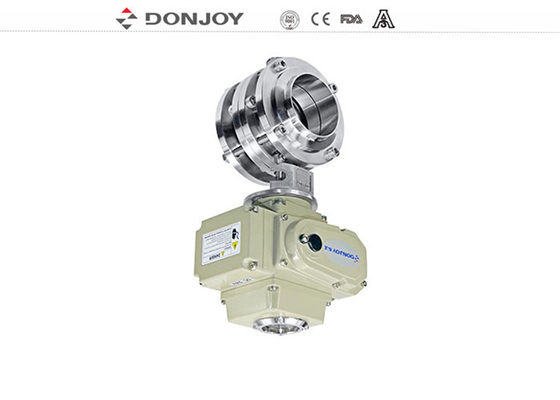

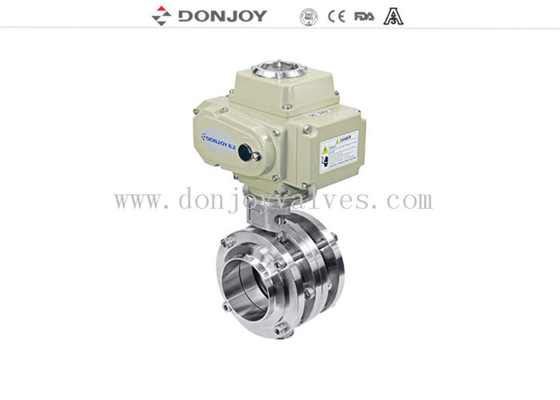

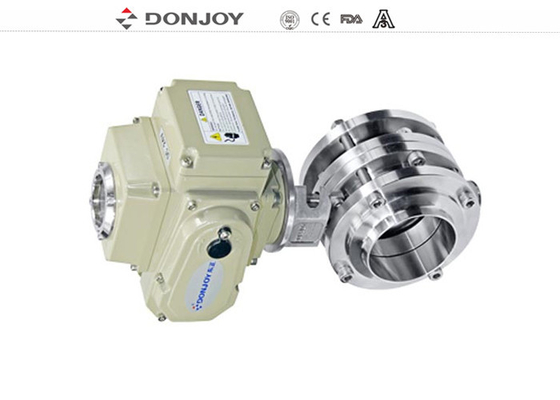

위생 스테인리스 스틸 4인치 316 AC220V 수동 출력 스위치 타입 전자식 3PC 용접 버터플라이 밸브
사양
|
제품명: |
위생 스테인리스 스틸 4인치 316 AC220V 수동 출력 스위치 타입 전자식 3PC 용접 버터플라이 밸브 |
|
밸브 본체 재질: |
SS304/316L |
|
씰 재질: |
EPDM (표준) FPM/SILICON/NBR, FDA177.2600 |
|
최대 작동 압력: |
10Bar |
|
최대 작동 온도: |
120도 C |
|
사용 가능한 크기: |
DN10-DN300, 1/2"-12" |
|
사용 가능한 연결: |
클램프/용접/나사/플랜지 |
|
사용 가능한 표준: |
3A/DIN/SMS/RJT/ISO/IDF |
|
작동: |
전기 |
|
제어: |
수동 출력 전기 액추에이터 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
포장 세부 정보: |
각 밸브에 대한 버블 팩. 외부 포장은 판지 또는 |
|
배송 세부 정보: |
일반적으로 T/T 계약금을 받은 후 20일 이내. |
도면
|
|
크기 | 토크 | 권장 밸브 크기 | |
| 버터플라이 밸브 | 볼 밸브 | |||
| DJ-5 | 30S-50N.M | ≤4"-DN100 | ≤2.5" | |
| 20S-30N.M | ≤3"-DN80 | ≤2"-DN50 | ||
| 10S-15N.M | ≤2.5"-DN65 | ≤1.5"-DN40 | ||
| DJ-10 | 30S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| 20S-60N.M |
4"-DN100 6"-DN150 |
2.5"-DN65 | ||
| 15S-50N.M |
3"-DN80 5"-DN125 |
2"-2.5" | ||
| DJ-20 | 30S-200N.M | - | DN80-4" | |
| 15S-100N.M |
5"-DN125 12"-DN300 |
DN65-3" | ||
| DJ-40 | 30S-400N.M | - | - | |
| 15S-200N.M | - | DN80-4" | ||
재료
다른 것과 연결된 재료: AISI 316L / 1.4404
다른 부분의 재료: AISI 304
씰 링: EPDM FDA 177.2600
내부 표면 마감: Ra ≤ 0.8μm
외부 표면 마감: CNC 정밀 가공
작동 토크
| 작동 토크 (n.m) | DN25 -1" | DN40 -1..5" | DN50 -2" | 2.5" | DN65 | 3" | DN80 | DN100 -4" | DN125 | DN150 |
| 3 | 4 | 5 | 10 | 12 | 14 | 18 | 25 | 40 | 55 |
옵션
가스켓: NBR / MVQ / FPM
수동 핸들 또는 공압 액추에이터
유도 위치 센서
C - TOP 제어 헤드
위치 센서
연결 유형: SMS, RJT, DIN, 3A, ISO, 클램프, 용접 및 나사산 등
포장 세부 정보
각 밸브에 대한 버블 팩.
외부 포장은 판지 또는 합판 케이스입니다.
또는 고객의 요청에 따라.
배송 세부 정보
일반적으로 T/T 계약금을 받은 후 20일 이내.
