원래 장소:
중국
브랜드 이름:
DONJOY
인증:
CE,3A,FDA
모델 번호:
NO.VDF100Q2
연락주세요
지적 수평선상 포지셔너 IL-TOP과 하이게닉 이녹스 노멀 클로즈 공기 클램프 나비형 밸브
상술
|
상품 이름 : |
지적 수평선상 포지셔너 IL-TOP과 하이게닉 이녹스 노멀 클로즈 공기 클램프 나비형 밸브 |
|
밸브 본체 물질 : |
SS304/316L |
|
실링 소재 : |
EPDM (표준) FPM / 실리콘 / NBR, FDA177.2600 |
|
맥스가 압력으로 일합니다 : |
10Bar |
|
Max.Working 온도 : |
120 급 Ｃ |
|
아바이라브리 사이즈 : |
DN10-DN300, 1/2 -12 |
|
아바이라브리 연결 : |
Clamp/welding/thread/flange |
|
아바이라브리 표준입니다 : |
3A/DIN/SMS/RJT/ISO/IDF |
|
다음을 운영했습니다 |
신경 관련됩니다 |
|
제어 : |
현명한 밸브 위치조절기 / C-TOP / 위치 센서 제어 |
|
증명하세요 : |
3A/54-02 (1580년), PED/97/23/EC, FDA.177.2600, ISO |
|
응용 범위 : |
낙농업이, 음식, 음료, 약국, 화장품, 기타 등등 |
|
패키징 세부 사항 : |
각각 밸브를 위한 기포팩. 통이 포장 밖에 있습니다 또는 합판 상자. 또는 고객들의 요구에 따라서. |
|
전달 내역 : |
보통 20 일 후 이내에 전신환 계약금을 받기. |

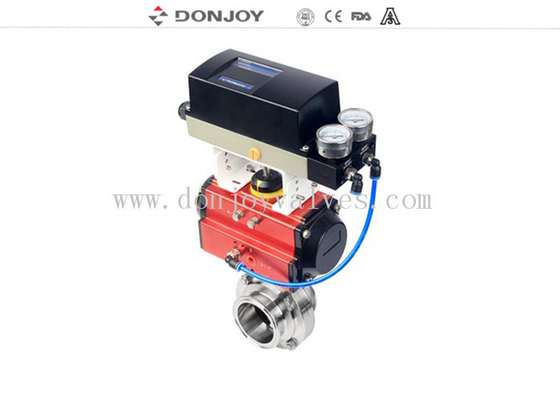

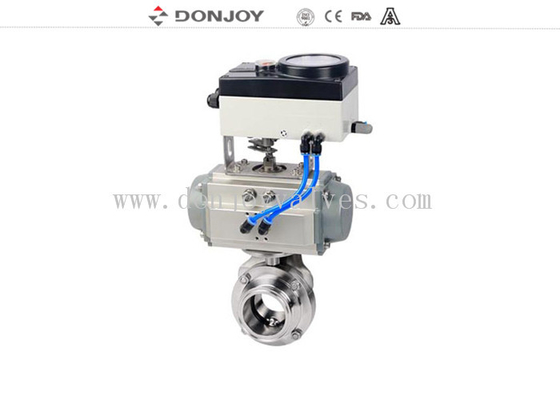

밸브 그림
공압식 발동자 날짜
| 공압식 발동자 토크 표가 두배로 작동합니다 | |||||
| 사이즈 | 토크(n.m) | 밸브 크기를 권고하세요 | |||
| 나비형 밸브 | 볼 밸브 | 3 방식 볼 밸브 | 산업적 밸브 | ||
| DJ052 | 21 |
DN10-DN50, 0.5 -2 0.5 -2 |
DN10-DN32, 0.5 -1.25 0.5 -1.25 |
아이작뉴턴미터 | 아이작뉴턴미터 |
| DJ063 | 37 |
DN65-DN80, 2.5 -3.5 2.5 -3.5 |
DN40-DN50, 1.5 -2 1.5 -2 |
DN25-DN32, 1 -1.25 |
DN25,1 " |
| DJ075 | 59 | DN100,4 " | 2.5" |
DN40-DN50, 1.5 -2 1.5 -2 |
DN32-DN40, 1.25 -1.5 |
| DJ083 | 74 |
DN125-DN150, 5 -6 |
DN65,3 " | DN65,2.5 " | DN50,2 " |
| DJ092 | 114 | DN200,8 " | DN80 | 3" | DN65,2.5 " |
| DJ105 | 170 |
DN250-DN300, 10 -12 |
DN100,4 " | DN80 | DN80,3 " |
| DJ125 | 292 | 아이작뉴턴미터 | DN125,5 " | DN100,4 " | DN100,4 " |
| DJ140 | 439 | 아이작뉴턴미터 | DN150,6 " | 아이작뉴턴미터 | DN150,6 " |
| DJ160 | 669 | 아이작뉴턴미터 | DN200,8 " | 아이작뉴턴미터 | DN200,8 " |
| 단동식 공압식 발동자 토크 표 | |||||
| 사이즈 | 토크(n.m) | 밸브 크기를 권고하세요 | |||
| 나비형 밸브 | 볼 밸브 | 3 방식 볼 밸브 | 산업적 밸브 | ||
| DJ052 Ｓ | 12.5-8.5 |
DN10-DN32, 0.5 -1.25 0.5 -1.25 |
DN10-DN15, 0.5 -0.75 0.5 -0.75 |
아이작뉴턴미터 |
DN10-DN15, 0.5 -0.75 0.5 -0.75 |
| DJ063 Ｓ | 21.2-13.7 |
DN40-DN50, 1.5 -2 1.5 -2 |
DN25,1 "
|
DN25,1 " | DN25,1 " |
| DJ075 Ｓ | 292.2-21.2 | DN65,2.5 -3 | DN32,1.25 " |
DN32,1.25 "
|
DN32-1.25 " |
| DJ083 Ｓ | 46.5-31.6 | DN80,3.5 " | DN401.5 " | DN40,1.5 " | DN40,1.5 " |
| DJ092 Ｓ | 69.3-46.7 | DN100,4 " | DN50,2 " | DN50,2 " | DN50,2 " |
| DJ105 Ｓ | 99-63 |
DN200-DN250
|
DN65,2.5 " | 아이작뉴턴미터 | DN65,2.5 " |
| DJ125 Ｓ | 159-105 | 아이작뉴턴미터 | DN80,3 " | DN80,3 " | 아이작뉴턴미터 |
| DJ140 Ｓ | 260-172 | 아이작뉴턴미터 | DN100,4 " | DN100,4 " | DN80,3 " |
| DJ160 Ｓ | 422-279 | 아이작뉴턴미터 | 아이작뉴턴미터 | 아이작뉴턴미터 | DN100,4 " |
포지셔너 IL-TOP
| 수평선상 공기 포지셔너 IL-TOP 1441 (레코엔도 버전) | |
|
기술 |
| 아날로그 신호 입력 4-20mA (표준 버전) | |
| 아날로그 신호는 4-20mA (표준 버전) +MODBUS RS485 버스 제어를 입력했습니다 | |
| 수평선상 공기 포지셔너 IL-TOP 1441 (피드백 버전) | |
|
기술 |
| 아날로그 신호 입력 /output 4-20mA 0-5/10V (피드백 버전) | |
| 아날로그 신호는 /output 4-20mA 0-5/10V (피드백 버전) +Process 버전 제어를 입력했습니다 | |
| 수평선상 공기 포지셔너 IL-TOP 1441 -분리된 타입 |
| 분리된 포지셔너 IL-TOP과 제어 유닛 C-TOP |
재료
재료는 다른 사람과 연결했습니다 : AISI 316L / 1.4404
다른 부품에서 소재 : AISI 304
밀봉 링 : EPDM FDA 177.2600
내부의 표면가공도 : Ra ≤ 0.8μm
외표면 마무리 : CNC 정밀 기계 가공
선택
가스킷 : NBR / MVQ / FPM
이중 작동의 공압식 발동자
유도 위치 감지기
Ｃ - 상부 조정 헤드
위치 센서
접속 형태 : SMS, RJT, DIN, 3A, ISO, 조여지, 용접되고 나선부 기타 등등.
직접적으로 당신의 조사를 우리에게 보내세요
