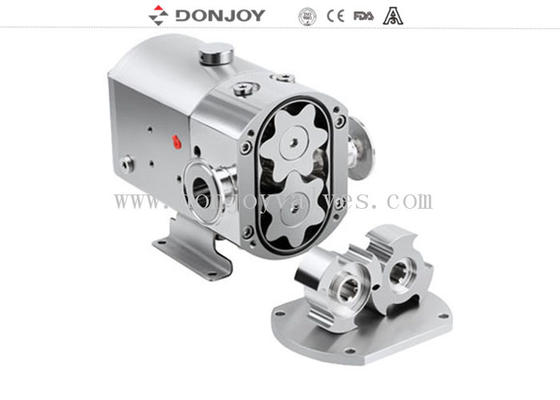

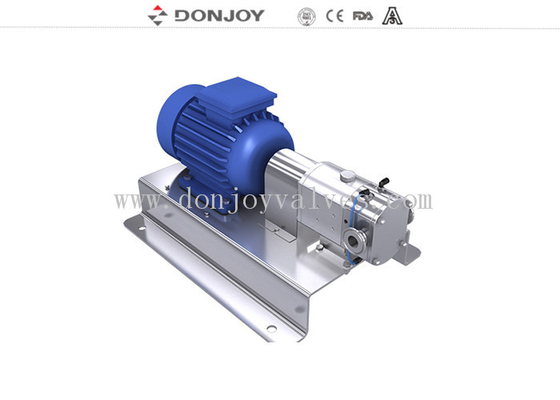

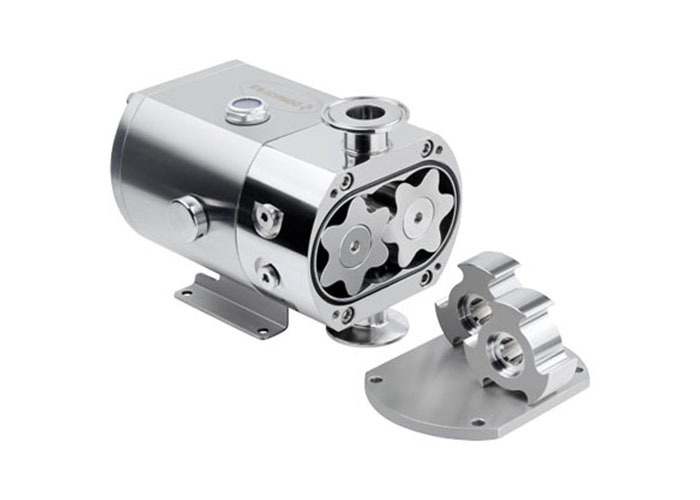

Honney Commestic 6 엽 위생 로브 펌프 (ABB 모터 포함)

6 잎 로터리 로브 펌프 (꿀, 화장품 및 식품 이송용, ABB 모터 포함)

사양

설명
옵션
1. 메카니컬 씰: SIC / SICE / EPDM, TC / TC, EPDM
2. 단일 씰, 이중 메카니컬 씰
3. 로터: 2 잎 로터,3 잎 로터, 6 잎 로터
4. 가스켓: FPM(Viton), NBR, EPDM
5. 엔드 페이스 열 재킷

특징
A. 수동 무단 변속
B. 주파수 변환기 조정 모터 기어 박스
C. 고정 속도 출력 변속
설계 및 특징
1. 수평 TUL, 수직 TUR
2. 베어 샤프트 구조
3. 로터 부착의 위생적인 설계
4. 위생적인 메카니컬 씰, 쉬운 청소 및 유지 보수

응용 분야
이 펌프는 식품 가공, 화장품 및 제약 산업에서 점성이 높거나 낮은 점성 매체를 이송하는 데 적합합니다.

원리
1. 로브가 회전함에 따라, 한 로브가 다른 로브에서 멀어지면서 흡입 측의 공간이 증가하여 펌프 챔버로 유체를 끌어들이는 부분 진공이 생성됩니다.
2. 샤프트에 의해 회전함에 따라 각 로브가 연속적으로 채워지고 유체가 토출 측으로 이동합니다. 로브 사이와 로브와 펌프 본체 벽 사이의 작은 간격은 공간이 적절하게 채워지도록 합니다.
3. 펌프 하우징이 완전히 채워지고 유체는 로브의 이빨을 통해 빠져나와 공간의 벽에 부딪힙니다. 이는 펌프 작동에 기여합니다.

미니 로브 펌프의 유동 방향

선택 표

도면

유지 보수 및 수리
콤팩트한 디자인으로 인해 작업장 없이 로브 펌프의 유지 보수를 현장에서 매우 짧은 시간에 쉽게 수행할 수 있습니다.
펌프 유지 보수 전에 펌프 모터의 전기 연결을 분리해야 합니다. 이 과정이 완료되면 펌프 유지 보수 및 수리를 수행할 수 있습니다.
• 로브, 펌프와 엔진 사이의 커플링 및 라인 연결이 있는 펌프의 유지 보수 및 교체는 전면 덮개를 제거하지 않고 볼트로 수행할 수 있습니다.
• 이 섹션에서 쉽게 제거할 수 있는 로브를 청소하고 유지 보수를 수행할 수 있습니다.
• 씰을 교체하려면 전면 본체를 제거해야 합니다. 본체도 간단한 방식으로 작동할 수 있습니다.
• 오일 저장소의 나사산 부분은 주기적으로 플러그 개구부를 통해 오일을 배출합니다. 이러한 방식으로 나사산 수명을 모니터링하여 증가시킬 수 있습니다.
• 모든 부품을 제거한 후 필요한 청소를 수행합니다.
다시 본체에 넣고 펌프를 조립하여 활성화합니다. 펌프 시운전 시 전기 연결에 따라 모터의 회전 방향을 설정해야 합니다.
