제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 컨트롤러 | 힘: | DC 24V |
|---|---|---|---|
| 공기 압력: | 1.5 바 - 7개 바 (22PSI 내지 102PSI) | 보호레벨: | IP67 |
| 조작 모드: | 공기조작 | 작업 압력: | 10bar |
| 강조하다: | DC 24V 공기 밸브 컨트롤러,22PSI 공기 밸브 제어기 |
||
위생 식품 스테인리스 스틸 장비 컨트롤러 C-TOP 공압 제어 밸브 열림 및 닫힘
사양
|
제품 이름 |
컨트롤러 |
|
매체 |
윤활된 압축 공기, 불활성 가스 |
|
최대 작동 온도 |
70℃ |
|
작동 압력 |
1.5 bar - 7 bar (22PSI ~ 102PSI) |
|
커넥터 |
G1/8" |
|
보호 수준 |
IP67 |
|
공기 흐름 |
200NL |
|
스트로크 |
최소 3mm; 최대 70mm |
|
최대 C-TOP 유닛 |
31 C-TOP 유닛 |
|
연결 케이블 |
2m |
|
AS-I BUS |
최대 길이: 1m |
|
기능 |
밸브 위치 제어용 |
|
특징 |
유도 위치 센서 |
모델 선택 표
| 컨트롤러 C-TOP 1421/1721 /222a(권장 버전) | |||
 |
입력 제어 | 권장 액추에이터 | 출력 신호 |
| 1 솔레노이드 밸브 | 단동 공압 액추에이터 | PNP 2 위치 4-20mA | |
| 2 솔레노이드 밸브 | 복동 공압 액추에이터 | PNP 2 위치 4-20mA | |
| 3 솔레노이드 밸브 | 혼합 방지 밸브용 | PNP 3 위치 4-20mA | |
| 3 솔레노이드 밸브 | 혼합 방지 밸브용 | PNP 4 위치 (1pc 외부 센서 포함) 4-20mA | |
| 컨트롤러 C-TOP 1421/1721/2221 (버스 프로토콜 버전 AS-I BUS-V3.0) | |||
|
입력 제어 | 권장 액추에이터 | 출력 신호 |
| 1 솔레노이드 밸브 | 단동 공압 액추에이터 | PNP 2 위치 4-20mA | |
| 2 솔레노이드 밸브 | 복동 공압 액추에이터 | PNP 2 위치 4-20mA | |
| 3 솔레노이드 밸브 | 혼합 방지 밸브용 | PNP 3 위치 4-20mA | |
응용 분야
C-TOP은 최적의 제어 밸브를 보장하도록 설계된 공압 컨트롤러입니다.
대부분의 PLC 자동 시스템과 호환됩니다. 식품, 음료, 제약 산업에서
혼합 방지 밸브, 버터플라이 밸브, 볼 밸브, 다이어프램 밸브, 리버싱 밸브 및 글로브 밸브 등과 같은 모든 종류의 공압 밸브에 설치할 수 있습니다.
설계 및 기능
AS - I BUS 마스터링을 통해 솔레노이드 밸브(액추에이터)와 센서를 쉽고 빠르고 경제적으로 연결합니다.
케이블이 대폭 감소했으므로 설치 및 시작이 더욱 편리해졌습니다.
또한 시작 시간이 단축되고 설치 시 일부 숨겨진 문제가 방지될 수 있습니다. 부품은 표준 C-TOP과 동일합니다. 변경된 유일한 부분은 내장 카드, AS-I 절연 교체 커넥터 및 케이블 커넥터 자체입니다.
C-TOP 밸브 제어 장치 - 2014
변위 조절 버전
|
모델 |
센서 |
솔레노이드 밸브 |
전원 |
연결 |
비고 |
|
1421-05-S1-V1 |
1 |
1 |
DC. 24V |
케이블 연결 |
단동 |
|
1421-05-S1-V2 |
1 |
2 |
DC. 24V |
케이블 연결 |
복동 |
|
1421-05-S1-V3 |
1 |
3 |
DC. 24V |
케이블 연결 |
세 가지 효과 (혼합 방지 밸브) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC. 24V |
AS-I BUS |
단동 |
|
1421-05-S1-V2-AS |
1 |
2 |
DC. 24V |
AS-I BUS |
복동 |
|
1421-05-S1-V3-AS |
1 |
3 |
DC. 24V |
AS-I BUS |
세 가지 효과 (혼합 방지 밸브) |
기계식 조절 버전
|
모델 |
센서 |
솔레노이드 밸브 |
전원 |
연결 |
비고 |
|
1421-05-S1-V1-M |
1 |
1 |
DC. 24V |
케이블 연결 |
단동 |
|
1421-05-S1-V1-M |
2 |
1 |
DC. 24V |
케이블 연결 |
단동 |
|
1421-05-S1-V2-M |
2 |
2 |
DC. 24V |
케이블 연결 |
복동 |
|
1421-05-S1-V3-M |
3 |
3 |
DC. 24V |
케이블 연결 |
세 가지 효과 (혼합 방지 밸브) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC. 24V |
AS-I BUS |
단동 |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC. 24V |
AS-I BUS |
단동 |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC. 24V |
AS-I BUS |
복동 |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC. 24V |
AS-I BUS |
세 가지 효과 (혼합 방지 밸브) |
설치

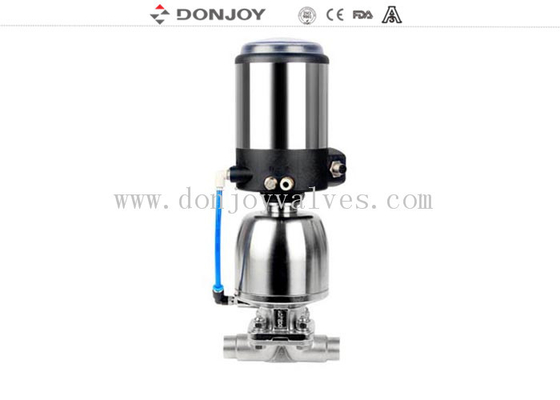

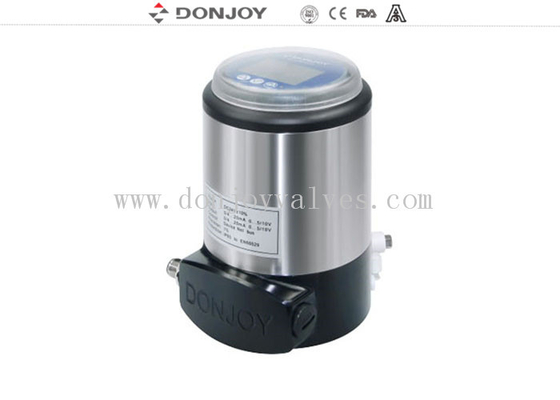

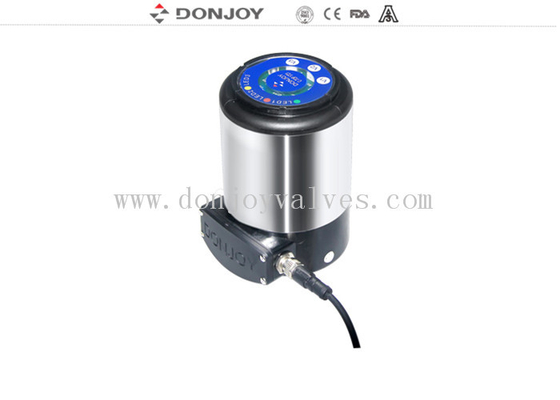

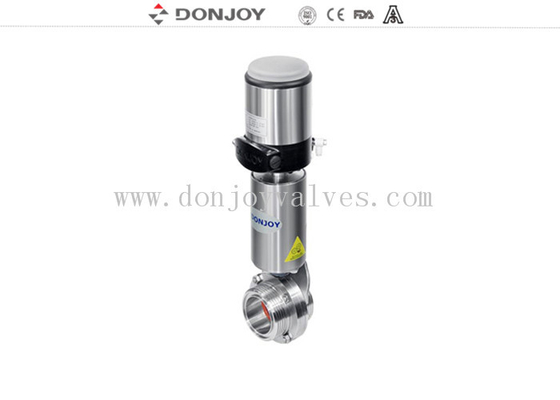

제품 디스플레이
