제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | SS316L/SS304 | 흐름: | 20톤/24M,11KW |
|---|---|---|---|
| 기계적입니다: | 싱글 씰링 부품 | 주입구: | 3" 스레드/클램프/프레룰 |
| 수단: | 2.5" 스레드/클램프/프레룰 | 중간: | 흐름 전달 및 제어 |
| 강조하다: | CIP 고순도 펌프,11KW 고순도 펌프,Ss304 고순도 펌프 |
||

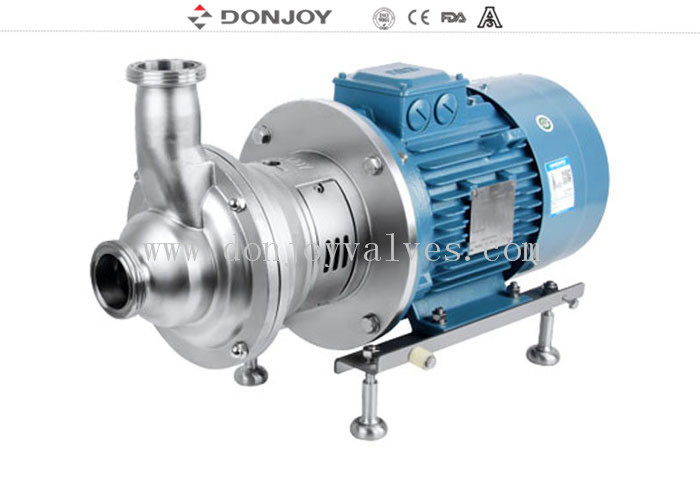

탱크 비우기 및 CIP 솔루션을 위한 고순도 자흡식 펌프, 더 높은 흡입력
고효율, 저소음, 대형 흡입력, 간단한 유지보수, 고순도 솔루션
CIP 시리즈의 다양한 응용 분야
최대 8미터의 뛰어난 자흡 능력, 부압 -0.8bar 가능
CIP 솔루션
탱크 비우기
낮은 액체 레벨 8미터 흡입 가능
|
제품명: |
와인 가공용 CIP 자흡식 원심 펌프 L 시리즈 |
|
밸브 바디 재질: |
스테인리스 스틸 304 / 316L |
|
씰 재질: |
EPDM (표준, FDA 승인) FPM(Viton) 및 NBR |
|
최대 유량: |
40 m³/h |
|
최대 속도: |
3600 min-1 |
|
최대 양정: |
42m |
|
CIP 선택: |
실제 상황에 따라 |
|
구동 방식: |
입구에 설치된 임펠러에 의해 |
|
메카니컬 씰: |
C/SIC/EPDM |
|
씰링 유형: |
플러시 이중 메카니컬 씰/단일 메카니컬 씰 (표준) |
|
모터: |
ABB / 국내산 선택 가능 |
|
모터 주파수: |
50HZ, 60HZ |
|
표면 처리: |
내부 연마 및 외부 샌드블라스트응용 구조: |
|
CIP L 사용 가능한 연결: |
Tri-Clamp, Thread, Flange |
|
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
작동: |
전기 |
|
낮은 배출 옵션: |
낮은 배출/다이어프램 밸브/볼 밸브/버터플라이 밸브 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
포장 세부 정보: |
합판 케이스 또는 맞춤형. 또는 고객의 요청에 따라. |
|
배송 세부 정보: |
일반적으로 T/T 계약금 수령 후 20일 이내. |
|
응용 분야 |
1. 이 펌프는 위생적인 측면 설계 자흡식 펌프로, 식품 가공, 제약 및 화학 산업에 적합합니다. |
2. 공기 또는 가스를 포함하는 물질을 펌핑하도록 특별히 설계되었으며, 사전 프라이밍 및 여과 장비와 함께 음압 흡입에도 사용할 수 있습니다.
3. 와인, 오일, 시럽, 알코올과 같은 휘발성 제품 및 기타 용매 또는 비등점에 가까운 온도에서 제품에 사용할 수 있습니다. 그러나 이 펌프의 주요 용도는 CIP 회수입니다.
작동 원리
1. 임펠러는 입구 본체와 벤츄리 케이싱 사이에 위치하며 펌프 샤프트와 함께 회전합니다.
2. 임펠러의 회전과 측면 채널의 배열은 입구 본체 내부에 부압을 생성합니다.
3. 이는 펌프의 흡입력을 생성합니다. 동시에 유체는 운동 에너지와 압력 에너지 형태로 에너지를 받으며, 이는 임펠러 케이싱을 통해 밀어냅니다.
기계적 설계
Donjoy DJ-CIP-L 시리즈 자흡식 원심 펌프의 각 메카니컬 씰은 유럽 스웨덴 유명 회사와 공동으로 연구 개발되었습니다. 메카니컬 씰은 압력 균형 및 초장 수명으로 설계되었습니다. 특수 도구 없이 쉽게 분해 및 유지 보수할 수 있습니다. 위생 순도는 EU EHEDG, USA 3-A-02-11, FDA1772600 등에 따라 설계되었습니다. 그리고 많은 구성이 있습니다.
CIP SERIES PUMP 입구&출구 연결 표준
연결: Thread, clamped, Flange, Aspetic Flange, KF 등
표준: DIN, SMS,ISO, IDF, RJT, ASME BPE, 3A, I LINE
메카니컬 씰 재료 옵션 :
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
CIP 자흡식 원심 펌프 선택 표 :
자세한 내용은 직접 문의하십시오
태그 : CIP 펌프, 원심 펌프,
순환 펌프
