제품 상세 정보:
결제 및 배송 조건:
|
| 제품: | 스테인리스 스틸 CIP 펌프 | 종류: | CIP -U |
|---|---|---|---|
| 흡입 양정: | 8 미터 | 실링 소재: | C/SIC/EPDM |
| 전압: | 220V/380V/440V | 자격증: | 3A, CE, FDA, ISO... |
| 구조: | 1 단 펌프 | ||
| 강조하다: | CIP 자율 원형 원심 펌프,EPDM 자발적 원심 분기 펌프,스테인리스 스틸 CIP 펌프 |
||

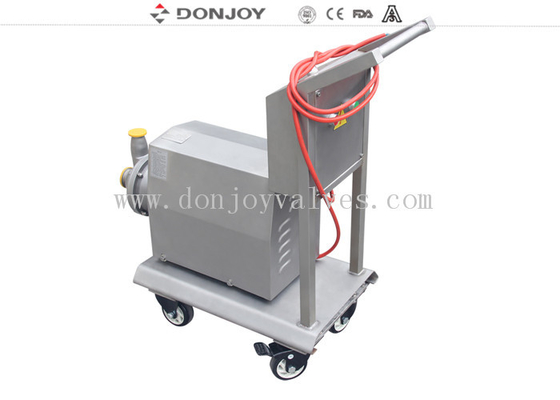

우유/물 제조업체를 위한 3상 위생 스테인리스 스틸 CIP 자흡식 원심 펌프탱크m제조업체
고효율, 저소음, 대형 흡입, 간단한 유지보수, 고순도 솔루션
기술 사양
최대 유량: 30m³/h/132GPM
최대 양정: 30 H(M)
최대 압력: 3bar/43 PSI
최대 작동 온도: 120℃/248℉
최대 회전수: 1750 min
최대 흡입 높이: 8M /22ft
사양
|
제품명: |
CIP 펌프 / 반환 펌프 |
|
본체 재질: |
SS304 / SS316L / 1.4301 / 1.4404 |
|
씰 재질: |
EPDM (표준, FDA 승인) FPM(Viton) 및 NBR |
|
최대 유량: |
35 m3/h |
|
최대 속도: |
3600 min-1 |
| 최대 회전수: | 1750Min - 1 |
| 최대 흡입 높이 | 8m / 22 ft |
|
최대 양정: |
42H(m) |
|
최대 작동 압력: |
4.2Bar |
|
최대 작동 |
120 °C |
|
메카니컬 씰: |
C /SIC /EPDM |
|
모터: |
ABB / 국내 |
|
모터 주파수: |
50HZ, 60HZ |
|
사용 가능한 연결: |
Tri-Clamp, Thread, Flange |
|
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
작동: |
전기 |
|
낮은 배출 옵션: |
낮은 배출 / 다이어프램 밸브 / 볼 밸브 / 버터플라이 밸브 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
응용 분야
1. 이 펌프는 위생 측면 설계 자흡식 펌프로, 식품 가공, 제약 및 화학 산업에 적합합니다.
2. 공기 또는 가스를 포함하는 물질을 펌핑하도록 특별히 설계되었으며, 사전 프라이밍 및 여과 장비와 함께 음압 흡입에도 사용할 수 있습니다.
3. 와인, 오일, 시럽, 알코올과 같은 휘발성 제품 및 기타 용매 또는 비등점에 가까운 온도에서 제품에 사용할 수 있습니다. 그러나 이 펌프의 주요 용도는 CIP 회수입니다.
작동 원리

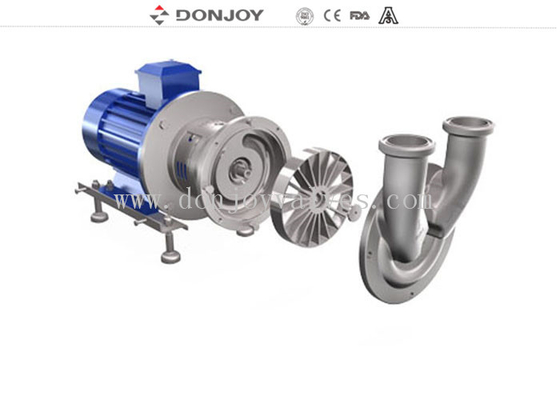

1. 임펠러는 흡입 본체와 벤츄리 케이싱 사이에 위치하며 펌프 샤프트와 함께 회전합니다.
2. 임펠러의 회전과 측면 채널의 배열은 흡입 본체 내부에 부압을 생성합니다.
3. 이는 펌프의 흡입력을 생성합니다. 동시에 유체는 운동 에너지와 압력 에너지 형태로 에너지를 받으며, 이는 임펠러 케이싱을 통해 이를 추진합니다.
설계 및 특징
1. 냉간 성형 플레이트로 제조된 모터 커버
2. 스테인리스 스틸 투자 주조 흡입 본체 및 임펠러
3. 메카니컬 씰은 스프링과 펌핑된 유체 사이의 접촉을 방지합니다.
4. 스테인리스 스틸 지지대
5. 표면 마감: 샌드 블라스트
6. 연결: 나사산/ 클램프 / 너트 /, DIN11864 무균, KF
7. 표준: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
메카니컬 씰 시스템:
Donjoy DJ-CIP 시리즈 자흡식 펌프 메카니컬 씰은 유럽 스웨덴 유명 회사와 공동으로 연구 개발되었습니다. 메카니컬 씰은 압력 균형 및 초장 수명으로 설계되었으며, 특수 도구 없이 쉽게 분해 및 유지보수할 수 있습니다. 그런 다음 위생 순도는 EU EHEDG, USA 3-A-02-11, FDA1772600 등에 따라 결정됩니다. 그리고 많은 구성이 있습니다.
메카니컬 씰 (표준) :C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM,TC/TC/EPDM, TC/TC/FKM.
