제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 관형 시력 유리 | 크기: | DN25-DN300,1 "-12" |
|---|---|---|---|
| 스타나다르: | DIN,3A, SM, ISO | 연결: | 용접, 고정, 스레드 |
| 닦은: | 매트, 비춥니다 | 소재: | AISI 304 (1.4301) AISI 316L (1.4404) |
| 강조하다: | 붕규산 강화 튜브형 시창 유리,1.4301 튜브형 시창 유리,식품 공정용 튜브형 시창 유리 |
||

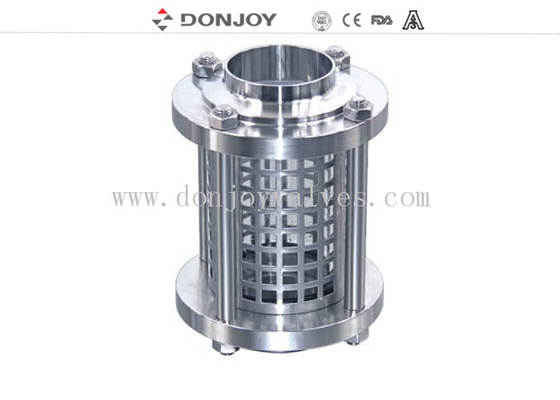

DONJOY 스테인리스 스틸 304 용접 탱크 시창 유리 식품 공정용 붕규산 강화 유리
빠른 세부 정보

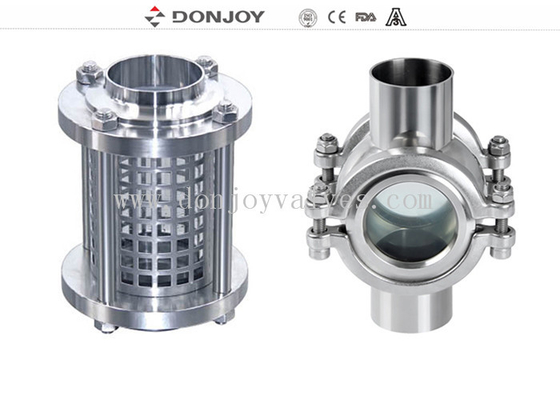

관형 시창 유리, 직선 시창 유리, 4방향 시창 유리
크기: DN10-DN300/0.5"-12"
가스켓: EPDM, NBR, FPDM
작동 압력: 10Bar
사양
|
제품 |
인라인 시창 유리 |
|
밸브 본체 재질: |
SS304/SS316L/1.4301/1.4404 |
|
씰 재질: |
EPDM, NBR, FPM |
|
시창 유리: |
강화 유리 붕규산 |
|
최대 온도: |
-10 ~ 120 도 |
|
배터리: |
아니요 |
|
사용 가능 연결: |
클램프, 나사산, 용접, DIN, SMS, IDF |
|
사용 가능한 표준: |
DIN, SMS, 3A, ISO |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
포장 세부 정보: |
합판 케이스 또는 맞춤형. 또는 고객의 요청에 따라 |
|
배송 세부 정보: |
10-20일 |
도면
인치
| 크기 | H | D | D1 | DN |
| 1/2" | 140 | 78 | 12.7 | 9.4 |
| 3/4" | 140 | 78 | 19.1 | 15.8 |
| 1" | 140 | 78 | 25.4 | 22.4 |
| 1 1/4" | 140 | 78 | 31.8 | 28.8 |
| 1 1/2" | 140 | 86 | 38.1 | 35.1 |
| 2" | 142 | 102 | 50.8 | 47.8 |
| 2 /12" | 146 | 115 | 63.5 | 59.5 |
| 3" | 146 | 124 | 76.2 | 72.2 |
| 3 1/2" | 150 | 139 | 89 | 85 |
| 4" | 156 | 154 | 101.6 | 97.6 |
| 5" | 170 | 185 | 133 | 127 |
| 6" | 180 | 215 | 147 | 153 |
DIN
| 크기 | H | D | D1 | DN |
| DN10 | 140 | 78 | 13 | 10 |
| DN15 | 140 | 78 | 18 | 15 |
| DN20 | 140 | 78 | 22 | 19 |
| DN25 | 140 | 78 | 28 | 25 |
| DN32 | 140 | 86 | 34 | 31 |
| DN40 | 140 | 90 | 40 | 37 |
| DN50 | 142 | 102 | 52 | 49 |
| DN65 | 146 | 124 | 70 | 66 |
| DN80 | 150 | 139 | 85 | 81 |
| DN100 | 156 | 154 | 104 | 100 |
| DN125 | 170 | 185 | 129 | 125 |
| DN150 | 180 | 215 | 154 | 150 |
응용 분야

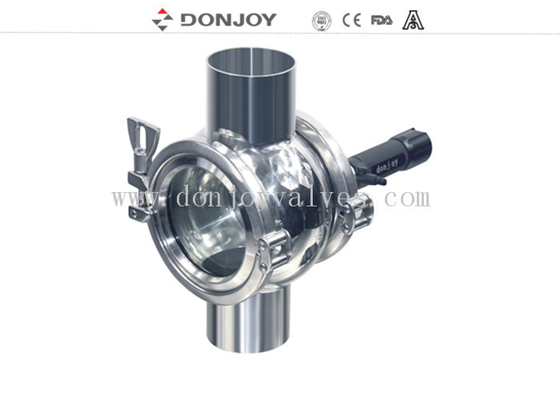

직선 시창 유리와 4방향 시창 유리는 스테인리스 스틸 프레임과 강화 유리로 구성됩니다. 이를 통해 작업자는 식품, 화장품, 제약 및 정밀 화학 산업 분야에서 액체의 흐름을 명확하고 정확하게 관찰할 수 있습니다.
1"-12"에서 DN25--DN300까지의 크기로 유리는 클램프를 통해 장비에 설치할 수 있습니다.
