제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 304 / 316L | 표면: | Ra≤0.8um |
|---|---|---|---|
| 운영: | 핸들 풀링 | 접속 방식: | 용접 |
| 구조: | 나비 | 매체의 온도: | 120 급 |
| 강조하다: | 버트 용접 통풍 버터플라이 밸브,용접 10 바 버터플라이 밸브,316L 풀 핸들 버터플라이 밸브 |
||

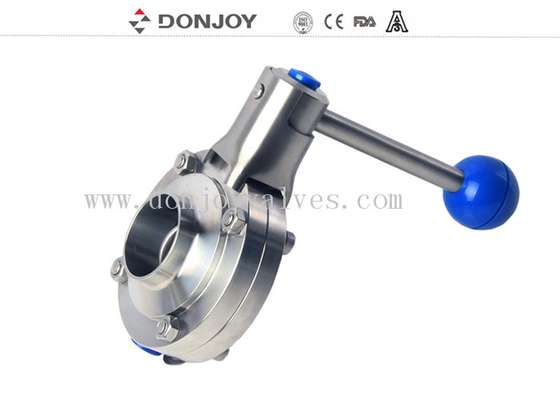

DONJOY 스테인레스 스틸 수동 엉덩이 용접 공기 나비 밸브 당기는 손잡이 EPDM 가스켓 10 바
기술 사양
최대 압력: 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
최소 압력:00.2Bar
작업 온도: -10°C ~ +120도 (EPDM)
0디스크와 밀폐 사이의 0.5-2mm 간격
사양
|
제품 이름: |
에어레이션 나비 밸브 |
|
밸브 바디 재료: |
SS304/316L |
|
밀봉 재료: |
EPDM (표준) FPM/SILICON/NBR, FDA177.2600 |
|
최대 작업 압력: |
10Bar |
|
최대 작동 온도: |
120°C |
|
사용 가능한 크기: |
DN10-DN300, 1/2"-12" |
|
사용 가능한 연결: |
클램프/접속기/트렌드/특별 연결 |
|
사용 가능한 표준: |
3A/DIN/SMS/RJT/ISO/IDF |
|
작동: |
수동, 공기, 전기 |
|
손잡이 적용: |
두 위치 손잡이, 세 위치 손잡이, 네 위치 당기 손잡이, 다중 위치 플라스틱 손잡이 및 다중 위치 스테인리스 스틸 손잡이 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA177.2600, ISO |
|
적용 범위: |
유제품, 식품, 음료, 약국, 화장품 등 |
|
플라스틱 멀티 포지션 핸들 모델: |
NO.VSB04 / NO.VSB06 / NO.VSB08 |
|
손잡이의 설치: |
밸브의 한쪽 |
그림
디자인 과 특징
콤팩트 하고 견고한 디자인
사용 가능한 크기 DN25-DN300 ((1/2"-12")
멀티 포지션 핸들은 DN100/4까지 적합합니다.
당기는 손은 DN25-DN300까지 적합합니다 ((1/2"-12")
PED97/23EC
FDA.177.2600
밸브 몸은 연결의 모든 종류의 변경될 수 있습니다
연결
펌프, 용접 및 힌트 등
적용
식품 가공, 약품 및 화학 산업에서 사용됩니다.
운영 원칙
가동기를 통해 자동으로 작동하거나 손잡이로 수동으로 작동 할 수 있습니다.
손잡이는 열기 또는 닫기 위치에 밸브를 차단합니다. 물론, 다른 위치가 있습니다.
엑추에이터는 90도 방향으로 주동기를 밀어서 나비 밸브를 제어합니다.
각종 손잡이

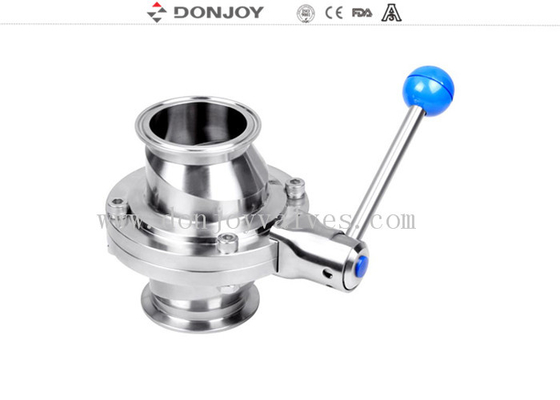

1손잡이를 당기세요
2다중 위치 핸들 (블루 플라스틱)
3.다중 위치 손잡이 (스탠리스 스틸) 잠금
포장에 대한 세부 사항
각 밸브에 대한 거품 팩
외부 포장지는 카튼 또는 프라이우드 케이스입니다.
또는 고객의 요청에 따라.
배달 세부 사항
보통 T/T 보증금을 받은 후 20일 이내에
작동 토크 (N.M.)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
