제품 상세 정보:
결제 및 배송 조건:
|
| 활동: | 이중 작동 | 밀봉하다: | PTFE |
|---|---|---|---|
| 미디어: | 증기, 유체 | 연결: | 트리 클램프 |
| 구조: | 앵글형 | 힘: | 공압, DC2V |
| 강조하다: | DC2V 앵글 바디 밸브,PTFE 씰 앵글 바디 밸브,DN100 각자 좌석 밸브 |
||

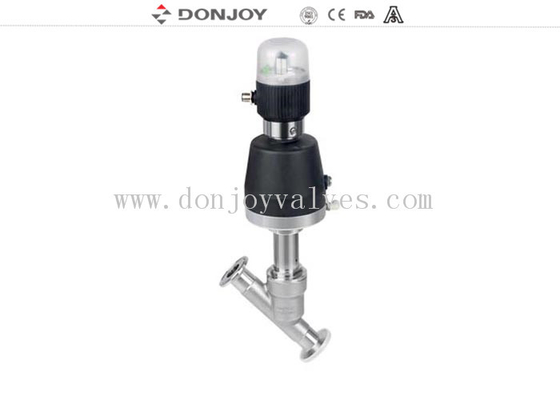

공압식 2/2 방향 앵글 시트 밸브 온/오프, Ftop 1개 포함
세부 정보:

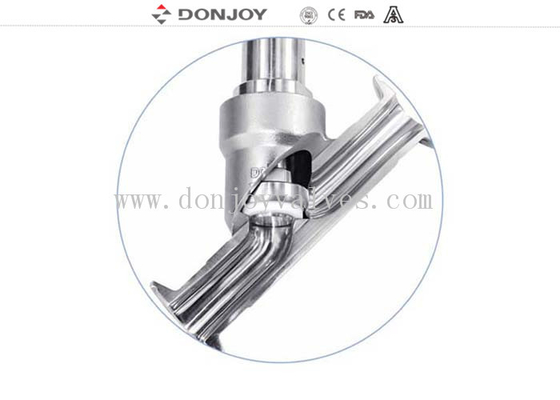

앵글 시트 밸브
연결: 트라이 클램프 엔드
표준: DIN, 3A, SMS, ISO, IDF, RJT..
사양:
| 제품명: | 공압식 앵글 시트 밸브 |
| 밸브 바디 재질: | CF8M/316L |
| 씰 재질: | EPDM/PTFE |
| 작동 압력: | 8 Bar, 10Bar(옵션) |
| 최대 작동 온도: | 120도, 180도(옵션) |
| 사용 가능한 크기: | DN10-DN100, 1/2"-4" |
| 사용 가능한 연결: | 나사, 용접, 클램프, BSP/BSP/NPT |
| 작동: | 공압, 제어 헤드 |
| 인증서: | FDA, CE, ISO |
시트 밸브 작동 옵션
1. 수동: 플라스틱 핸드휠, 스테인리스 스틸 휠, 미세 조정 핸드휠
2. 공압: 플라스틱 및 스테인리스 스틸 액추에이터
3. 제어 헤드: 1.1 밸브 포지셔너 프로세스 컨트롤러(4-20mA, 0-10V 선택 가능), Device NET 버스 통신
1.2 C-Top, Mini C-Top: 위치 피드백(켜짐(녹색) 및 꺼짐(빨간색)으로 표시 가능), 내장형 솔레노이드 밸브, PLC 시스템으로 누름으로써 자동 제어, DC24V
1.3 위치 센서(PNP, NPN)
1.4 밸브 위치 조절기 포함 : 이 디자인은 밸브 위치 조정 기능을 갖추고 있으며, 밸브 포지셔너와 비교하여 비용적인 이점이 있지만, 실시간 유량 제어는 불가능하며, 수동 밸브 위치를 통해서만 유량 제어가 가능합니다.
응용 분야:
맥주 및 음료 충전 기계
섬유 인쇄 및 염색
가스 산업
제약 및 의료 장비
화학 산업
소독
발포 장비
수처리/하수 처리
작동 원리
1. 시트 밸브는 단동 또는 복동 공압 액추에이터에 의해 자동으로 작동합니다. 압축 공기를 공급함으로써, 샤프트가 움직여 밸브를 “열림” 또는 “닫힘” 위치에 놓습니다.
2. 공압 실린더의 180도 회전으로 상시 개방 및 상시 폐쇄의 상호 교환을 실현합니다.
장점
1. 데드 앵글 없음, 모든 종류의 위생 요구 사항 충족을 위한 잔류물 없음.
2. 장점: 볼트가 없는 스풀, 볼트가 떨어져 다른 장비를 손상시킬 위험을 고려할 필요 없음;
3. 밸브는 데드 앵글이 없으며, 복잡한 구조로 인한 코너를 고려할 필요가 없습니다.
4. 온도: 최대 200도(씰 유형에 따라 다름)
5. 씰: 탄성 샤프트 씰 디자인, 내장형 스풀 디자인.
도면
조절 곡선
경쟁 목표
