제품 상세 정보:
결제 및 배송 조건:
|
| 활동: | 이중 작동 | 밀봉하다: | PTFE |
|---|---|---|---|
| 미디어: | 증기, 유체 | 연결: | 트리 클램프 |
| 구조: | 앵글형 | 힘: | 공압, DC2V |
| 강조하다: | PTFE 밀폐각 좌석 밸브,공압 위생 앵글 시트 밸브,10bar 앵글 시트 밸브 |
||

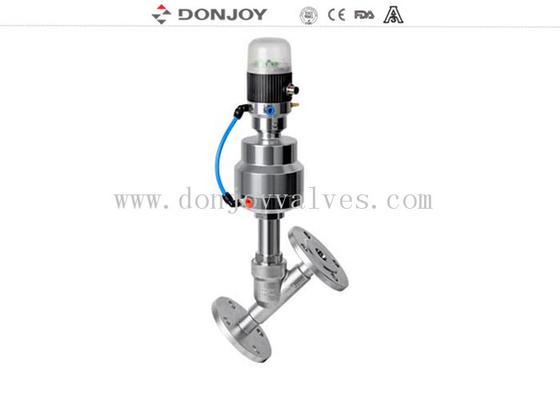

SS316L 2 피스톤 작동 스테인리스 스틸 플랜지 공압 앵글 시트 밸브 (플랜지 엔드 포함)
세부 정보:
앵글 시트 밸브
연결: 플랜지
표준: DIN, JIS, AISI...사양:
제품명:
| 공압 앵글 시트 밸브 | 밸브 바디 재질: |
| CF8M/316L | 씰 재질: |
| EPDM/PTFE | 작동 압력: |
| 8 Bar, 10Bar(옵션). | 최대 작동 온도: |
| 120도, 180도(옵션) | 사용 가능한 크기: |
| DN10-DN100, 1/2"-4" | 사용 가능한 연결: |
| 나사산, 용접, 클램프, BSP/BSP/NPT | 작동: |
| 공압, 제어 헤드 | 인증서: |
| FDA, CE, ISO | 시트 밸브 작동 옵션 |
1.
수동: 플라스틱 핸드휠, 스테인리스 스틸 휠, 미세 조정 핸드휠2.
공압: 플라스틱 및 스테인리스 스틸 액추에이터3.
제어 헤드: 1.1 밸브 포지셔너프로세스 컨트롤러 (4-20mA, 0-10V 선택 가능), Device NET 버스 통신 1.2 C-Top, Mini C-Top: 위치 피드백(켜짐(녹색) 및 꺼짐(빨간색)으로 표시 가능), 내장 솔레노이드 밸브, PLC 시스템으로 누르면 자동으로 제어, DC24V
1.3 위치 센서(PNP, NPN)
1.4 밸브 위치 조절기 포함: 밸브 위치 조정 기능이 있는 이 디자인은 밸브 포지셔너에 비해 비용적인 이점이 있지만, 실시간 유량 제어는 불가능하며, 수동 밸브 위치를 통해서만 유량 제어가 가능합니다.
응용 분야:
맥주 및 음료 충전 기계
섬유 인쇄 및 염색
가스 산업
제약 및 의료 장비
화학 산업
소독
발포 장비
수처리/하수 처리
작동 원리
1. 시트 밸브는 단동 또는 복동 공압 액추에이터에 의해 자동으로 작동합니다. 압축 공기를 공급하여 샤프트를 움직여 밸브를 '열림' 또는 '닫힘' 위치에 놓습니다.
2. 공압 실린더의 180도 회전을 통해 상시 개방 및 상시 폐쇄의 상호 교환을 실현합니다.
장점
1. 데드 앵글 없음, 모든 종류의 위생 요구 사항을 충족하기 위한 잔류물 없음.
2. 장점: 볼트가 없는 스풀, 볼트가 떨어져 다른 장비를 손상시킬 위험을 고려할 필요 없음;
3. 밸브는 데드 앵글이 없으므로 복잡한 구조로 인한 코너를 고려할 필요가 없습니다.
4. 온도: 최대 200도(씰 유형에 따라 다름)
5. 씰: 탄성 샤프트 씰 설계, 내장 스풀 설계.
도면
조절 곡선
경쟁 목표
Donjoy의 비전은 첨단 기술과 우수한 품질을 통해 유체 제어, 고순도 위생 밸브 및 펌프 분야의 선도적인 공급업체가 되는 것입니다.
태그: 시트 밸브, 앵글 밸브, 차단 밸브, 위생 밸브
