제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | SS304 / 316L | 미디어: | 물 기타 등등. |
|---|---|---|---|
| 작동 모드: | 공압 | 크기: | DN25 - DN100 또는 1일부터 4일까지 |
| 압력: | 중간 압력 | 밸브 시트: | 단일 시트 |
| 밀봉하다: | EPDM | 힘: | DC24V |
| 강조하다: | 역전 시트 밸브 차단,위생용 역행 좌석 밸브,EPDM 씰 역전 시트 밸브 |
||

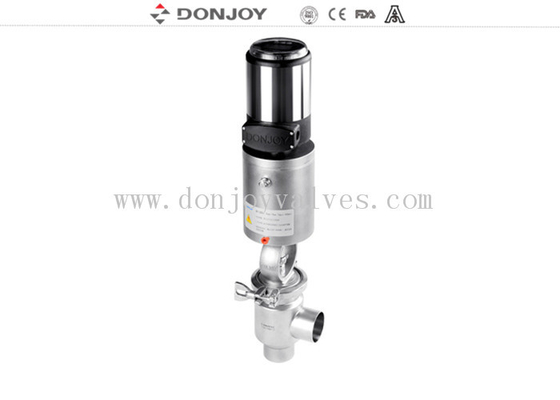

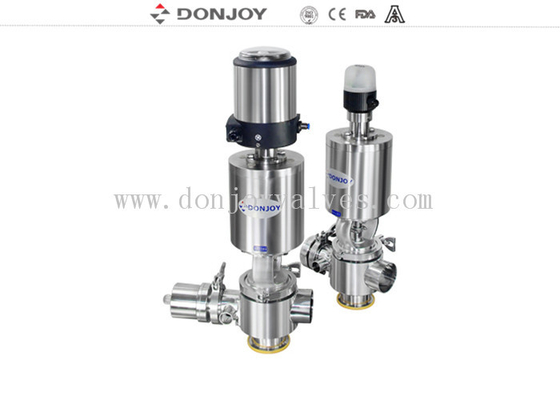

IL-TOP (지능형 제어)가 있는 위생 차단 및 리버싱 시트 밸브
★★사양:
| 항목 | 스테인리스 스틸 공압 다이버트 시트 리버싱 밸브 |
| 크기 | DN25-DN100, 1"-4" |
| 작동 온도 | -10ºC ~ 120ºC EPDM, (SIP의 경우 140ºC, 최대 30분) |
| 작동 압력 | 10 bar, 145 psi |
| 압축 공기 압력 | 5.0-7.0 bar |
| 공기 연결 | G1/8" (BSP) |
| 내부 표면 마감 | Ra<0.8um |
| 외부 표면 마감 | 샌드블라스트 또는 미러 폴리싱 |
| 재질 | AISI316L/AISI304 |
| 가스켓 (표준) | FDA 177.2600을 준수하는 EPDM |
| 가스켓 (옵션) | FDA 177.2600을 준수하는 FPM |
| 연결 | DIN, SMS, RJT, IDF |
| 일반 공압 작동 | 단동 공압 액추에이터 |
| 선택적 공압 작동 | 복동 공압 액추에이터 |
| 옵션 2 | 외부 위치 센서 |
| 옵션 3 | 증기 장벽 (샤프트 멸균이 필요한 경우) |
| 옵션 4 | 바디 자켓 단열 |
| 옵션 5 | 밸브 위치 조절기 |
| 옵션 6 | 이중 정지 액추에이터 |
| 옵션 7 | 다이어프램 타입 밸브 캐비티 |
| 옵션 8 | C-TOP 제어 장치. |
● 제어 장치가 있는 공압 다이버트 시트 밸브는 식품 가공 산업, 제약 및 정밀 화학 산업의 음료 생산에 널리 사용되는 위생 단일 시트 공압 작동 밸브입니다.
● 시트 밸브는 압축 공기를 사용하여 샤프트를 밀어 밸브를 열거나 닫힌 위치에 배치하는 단동 또는 복동 공압 액추에이터에 의해 자동으로 작동됩니다.
● 단동 실린더 액추에이터는 밸브를 정상적으로 열고 닫기 위해 180도 회전합니다.
● 크기: DN25 / 1" ~ DN100 / 4"
● 온도: 130 ℃
● 압력: 10bar
● 공기 공급: 4-7bar
● 재질: ASTM 304 / 1.4301, 316L / 1.4404
● 씰: EPDM, FPM, HNBR, FDA177.2600
● 가공: Ra <0.8μm
● 인증서: 3-A-53-06, PED / 97/23 / EC, FDA177.2600
제어 장치:
● 전원: DC 24V ± 10%
● 단동 (표준), 복동 (옵션)
● 자동 튜닝 밸브 위치 피드백 기능
● 아날로그 신호 (4-20mA) 및 전기 (DC24V) 출력을 지원합니다.
● AS-I BUS 지원
● 수동 및 자동 작동 지원
설계 특징
● 독특한 디자인, 무균, 데드 앵글 없음
● 컴팩트하고 견고한 디자인, 360° 조절 가능한 바디.
● 기본적으로 닫힘 (NC), NC 및 NO 기능은 실린더를 180° 회전하여 상호 교환 가능합니다.
● 밸브 본체 중앙의 클램프를 풀어서 쉽게 조립/분해할 수 있습니다.
● 3A 표준에 따른 위생적인 디자인
● 수동 핸드휠, 공압 액추에이터는 상호 교환 가능합니다.
● 다양한 바디 조합을 선택할 수 있습니다.
● 100% 유압 테스트 / 100% 검사
도면
기능 선택
밸브 본체의 조합
자세한 정보가 필요하시면 직접 문의하십시오.
