제품 상세 정보:
결제 및 배송 조건:
|
| 운영: | 공압 | 크기: | DN40 - DN100 또는 1.5 - 4 |
|---|---|---|---|
| 종류: | E-C 시리즈 | 신체 조합: | P22 |
| 가스킷: | EPDM/ VITION / NBR | 소재: | 316L |
| 연결: | 용접 | 내압 시험: | PED |
| 강조하다: | 비례 제어 헤드 믹스프루프 밸브,용접 믹스프루프 밸브,압력 균형 믹스프루프 밸브 |
||

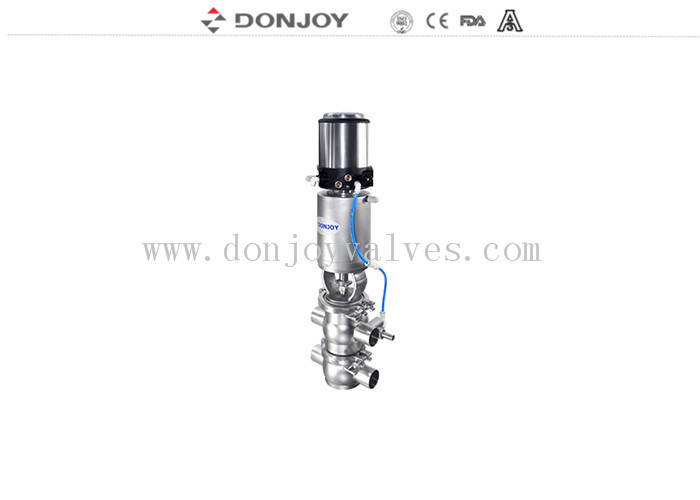

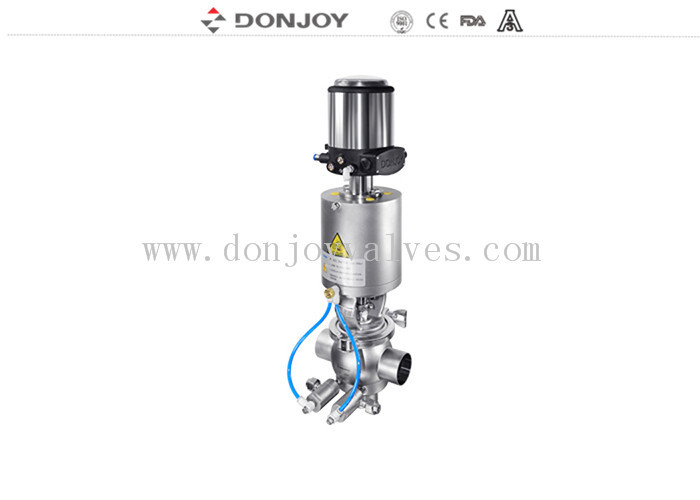

비례 제어 머리와 함께 CIP 외부 혼합 방지 밸브, E-C 시리즈
사양
| 제품 습한 부품 | AISI 316L |
| 다른 스테인레스 스틸 부품 | AISI 304 |
| 좌석 재료 (예정) | EPDM, FDA1772600 |
| 좌석 재료 (선택) | FPM (비톤), FDA177.2600 |
| 끝 연결 | 부리 용접, 삼발 클램프, 플랜지 |
| 최대 작업 압력 | 145psi (10bar) |
| 작업 압력 | 절대 진공 |
| 작업 온도 | 14°F ~ 266°F (-10 ~ 130°C), 284°F (140°C) 가 짧은 기간의 살균을 위해 사용된다. |
| 안쪽 마무리 | Ra 32μin (0.8μm) 를 기본으로, Ra 16μin (0.4μm) 를 최선으로 합니다. |
| 외면 | 샌드블래스트, 또는 요청에 따라 다른. |
| 기압동기 유형 | 일반적으로 닫힌 상태 (NC) (공기가 열리고 스프링이 닫히는 상태) |
| 정상적으로 열 (NO) ∼ 공기 닫기, 봄 열기 | |
| 공중에서 공중으로 (AA) 공기를 열고, 공기를 닫습니다. | |
| 액추에이터 공기 압력 | 79~102 psi (5.5bar-7bar) |
| 지능형 제어 및 표시 단위 | C-top 컨트롤 |
| IL 상위 제어기 (포지셔너) | |
| 전기 연결 | |
| AS-I 버스 연결 |
디자인 특성
● 외부 CIP 공급
● 정상적으로 닫힌 공기 가동 장치의 기본 오류
● 콤팩트 하고 견고 한 디자인, 구형 인 몸
● 압력 균형 설계
● 한 조각 몸체 및 클램프 된 몸체
● 다양한 몸조합 을 선택할 수 있다.
● 클램프 를 풀면 쉽게 분리 할 수 있다
● 선택적 인 청소/폐기물 부품
● 100% 수압 테스트 / 100% 검사
신청서
◆공기성 듀얼시트 밸브는 동일한 밸브를 통해 두 가지 다른 제품 흐름이 있을 때 충족하도록 설계되었습니다.둘 다 액체의 혼합을 방지하고 작업 상태를 모니터링하는 데 편리하다는 것을 보장합니다.밸브는 유제품, 음료, 맥주 및 프로세스 파이프 시스템의 다른 높은 순도 요구 사항에 사용됩니다.
◆이 밸브는 일반적으로 압축 공기를 통해 원격 제어로 닫습니다. 이 밸브는 밸브 밀폐 누출을 모니터링하기 위해 두 개의 작은 공기 밸브와 함께 있습니다.
◆유료 (변환 밸브 안쪽 상쪽 줄기) 는 두 개의 밀폐를 가지고 있으며, 이 두 개의 밀폐장 사이에는 누출 방이 형성됩니다. 누출 매체는 방으로 흐르고 탐지 밸브를 통해 배출됩니다.액추에이터에 공기를 공급하면 밸브를 깨끗하게 할 수 있습니다청소 도중, 액체는 플러그에 직접 흐른다. 이 밸브는 물 망치 효과에 민감하지 않습니다.
운영 원칙
●이 밸브는 일반적으로 닫힌 (NC), 압축 공기를 통해 원격 제어됩니다. 이 밸브는 두 개의 작은 공기 밸브와 함께, 하나는 모니터링을 위해, 다른 하나는 CIP를 위해.
● 플러그 (디바이트 밸브 안쪽 상단 줄기) 는 두 개의 밀폐로 구성되어 서로 사이에 누출 챔버를 형성합니다. 누출 된 매체는 챔버로 흐르고 탐지 밸브를 통해 배charge됩니다.액추에이터에 공급 공기는 밸브를 깨끗하게 할 수 있습니다 (그림 2 참조).
● 청소 도중, 액체 가 바로 플러그 로 흐른다. 이 밸브 는 물 망치 효과 에 민감 하지 않는다.
그림
밸브 바디 컨바인
함수 선택
또한 다양성, 표준 다양성의 예
태그: 이중 밀폐 밸브, 혼합 방지 밸브, 돈조이 밸브
