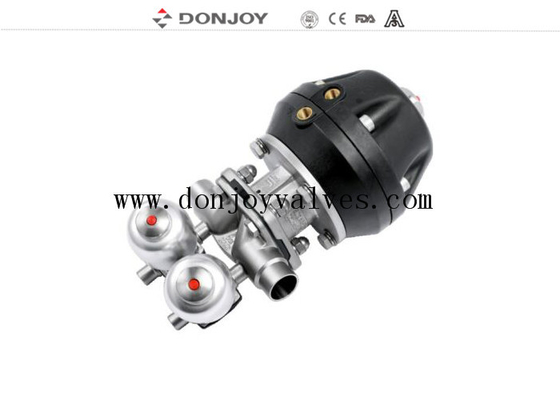

용접 결합 다중 포트 공압 다이어프램 밸브

DONJOY 용접 결합형 멀티포트 다이어프램 밸브 (FDA EPDM/PTFE)

사양


 1.      포지셔너/프로세스 컨트롤러(IL-TOP)가 있는 다이어프램 밸브
  2.      제어 장치(C-Top)가 있는 다이어프램 밸브
 3.      밸브 위치 조절기
 4.      위치 센서 모듈
 5.      플라스틱 핸들
 6.      스테인리스 스틸 핸들
 7.      스테인리스 스틸 액추에이터
 8.      전기 다이어프램 밸브
 9.      플라스틱 액추에이터
 10.    바디: 주조 / 단조
작동 원리
1. 다이어프램은 바디 씰과 시트 씰을 제공합니다. 외부 환경으로의 경로는 없으므로 무균 공정에 적합합니다.


2. 밸브가 닫히면 다이어프램을 지지하는 압력 패드가 바디의 밀봉면에 접근합니다. 압력판이 움직이면 다이어프램이 구부러져 바디 중앙의 시트 영역으로 밀려 내려가 바디를 통한 흐름 경로를 닫습니다.

3. 바디와 압력판의 상호 작용은 다이어프램의 과도한 압축을 방지합니다.

4. 밸브는 수동 작동 및 공압 작동 솔레노이드 밸브 제어가 가능합니다.

다이어프램 밸브 인증서

1. 모든 합성 수지 및 첨가제는 FDA 인증을 준수합니다.

2. 재료의 화학적 조성, 물리적 특성 및 제조 공정이 문서화되었습니다.

3. 3-a 일관성 인증

4. CE-PED/97/23/EC

5. EN 10204-3.1

밸브의 다이어프램

1. EPDM+PTFE(접착)

다이어프램 태블릿은 높은 내화학성, 높은 안정성, 우수한 유연성, 긴 수명, 높은 밀봉성, 코드 변성 없음, 온도 변동의 영향을 받지 않는 우수한 성능을 가지고 있으며, 열 사이클, 냉 사이클 또는 증기 소독 시스템에 관계없이 사용 가능합니다.

사양: 1-3", DN20-DN80온도: -20 ~ 120도

2. EPDM+PTFE(분리) 다이어프램 허용 오차를 줄이고 다이어프램의 수명을 연장할 수 있습니다.

사양: 1-4", DN20-DN100

온도: -20 ~ 150도

4. 미니형 다이어프램 가스켓 (EPDM, SILICONE,FPM, EPDM+PTFE)

1. 기계 연마의 경우: 내부 Ra＜0.5μm, 외부: 1-4" 샌드 블라스팅, 1" 미만은 거울 연마

온도: -10 ~ 120도

4. 미니형 다이어프램 가스켓 (EPDM, SILICONE,FPM, EPDM+PTFE)

사양: 1/4"-3/4", DN6-DN15

온도: -20 ~ 150도

표면 처리:

1. 기계 연마의 경우: 내부 Ra＜0.5μm, 외부: 1-4" 샌드 블라스팅, 1" 미만은 거울 연마

밸브 조합

GMP 밸브: 주로 고순도 물 또는 기타 물 분배 시스템의 수직 튜브 도로에 사용되며, 파이프 라인 데드 레그를 효과적으로 줄일 수 있습니다. 밸브 중 하나가 수직 위치에 배치되면 수출은 밸브가 열릴 때 세균 번식 또는 공정 교차 감염 샘플 입구가 없습니다.

SAP 밸브: 주로 수평 파이프라인 시스템에 사용되며, 호스트 밸브는 수평 위치에 배치되고 특정 자체 배출 각도를 유지한 다음 호스트 밸브 수로의 가장 낮은 배출 지점에 통과 구멍이 있습니다.

작동:

태그: Donjoy Valves, 다이어프램 밸브, BPE 밸브
