316L 스테인리스 스틸 막 위생 대막 밸브

2/2 방식 316L 스테인리스 스틸 위생 FDA 멤브레인 위생 다이어프램 밸브

사양

설명

다양한 다이어프램 밸브 구성

1.      포지셔너/프로세스 컨트롤러(IL-TOP)가 있는 다이어프램 밸브

2.      제어 장치(C-Top)가 있는 다이어프램 밸브

3.      밸브 위치 조절기

4.      위치 센서 모듈

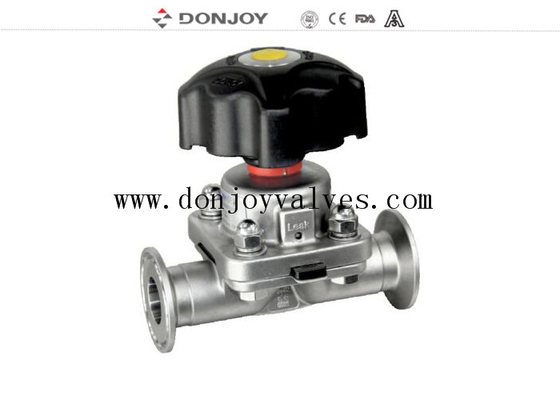

5.      플라스틱 손잡이

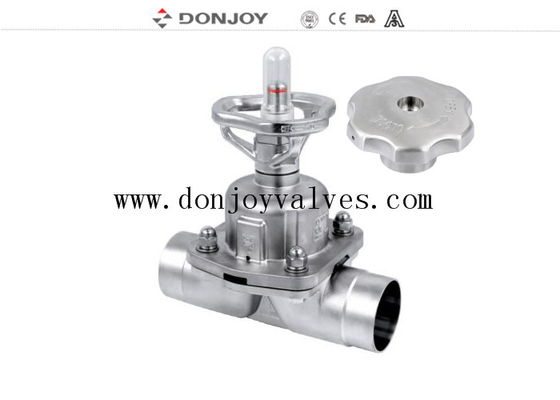

6.      스테인리스 스틸 손잡이

7.      스테인리스 스틸 액추에이터

밸브 본체:
단조 본체스테인리스 스틸 잉곳 한 조각을 통해 단조 공정에서 고온 단조와 함께 압출하여 블랭크 모양을 변경하고, 단조 후 본체 밀도가 높아지고 구조가 더 균일하며 샌드 홀 및 기타 불순물이 없습니다. 그런 다음 가공 센터를 통해 고정밀 가공을 수행합니다.

주조 본체금형 파라핀 왁스 모델로 만들어지며, 파라핀 왁스 모델은 세라믹에 침투하여 전체 본체 왁스 몰드 표면에 강한 세라믹 층을 형성합니다. 왁스 몰드를 녹인 다음 스테인리스 스틸 용융물에 넣고 냉각 후 세라믹 외관을 두드려 블랭크 본체를 만듭니다. 주조 크기는 매우 정확하며 외관은 매끄럽고 깨끗하며 깔끔합니다.

작동 원리

1. 다이어프램은 본체 씰과 시트 씰을 제공합니다. 외부 환경으로 가는 경로는 없으므로 무균 공정에 적합합니다.

2. 밸브가 닫히면 다이어프램을 지지하는 압력 패드가 본체의 밀봉면에 접근합니다. 압력판이 움직이면 다이어프램이 구부러져 본체 중앙의 시트 영역으로 밀려 내려와 본체를 통해 흐르는 경로를 닫습니다.

3. 본체와 압력판의 상호 관계는 다이어프램의 과도한 압축을 방지합니다.

4. 밸브는 수동 작동 및 공압 작동 솔레노이드 밸브 상단으로 제어할 수 있습니다.

도면

다이어프램 밸브 인증서

1. 모든 합성 수지 및 첨가제는 FDA 인증을 준수합니다.

2. 재료 화학 조성, 물리적 특성 및 제조 공정이 문서화되었습니다.

3. 3-a 일관성 인증

4. CE-PED/97/23/EC

5. EN 10204-3.1

응용 분야:

수동 또는 공압식으로 작동하는 다이어프램 밸브는 제약 산업의 위생 및 무균 공정에 사용하도록 특별히 설계되었습니다.

이 밸브는 개폐 제어뿐만 아니라 유량 제어에도 탁월합니다.

다이어프램 밸브는 다른 밸브에 비해 유량 측면에서 더 우수합니다. 청소가 더 쉽고 입자가 있는 물질을 처리하는 데 더 좋습니다. 유량 제어 적용 중 에어 포켓 현상은 드뭅니다.

멀티 포트 다이어프램 밸브 조합

SPA 구성 및 GMP 구성
