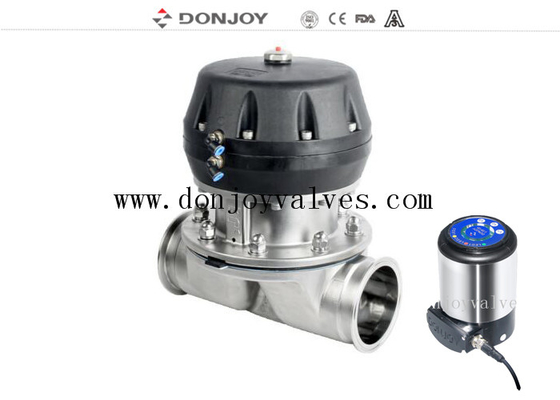

직접적으로 기둥과 비례하는 위생적 격막식 밸브

위생용 직결형 대막 비례 밸브

태그
플라스틱 기압 작동 장치가 있는 위생용 대막 밸브
다기능 공기 대막 밸브
이중 위치 실린더 공기 대막 밸브


사양


 디아프라그마 밸브의 다양한 구성

1피시션/프로세스 컨트롤러 (IL-TOP) 와 함께 디다프라그마 밸브

2제어 장치 (C-Top) 와 함께 대막 밸브

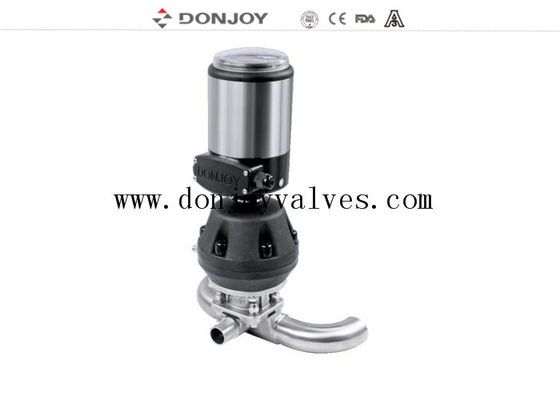

3밸브 위치 조절기

4위치 센서 모듈

5플라스틱 손잡이

6스테인리스 스틸 손잡이

7스테인리스 스틸 큐터

8전기 대막 밸브

9플라스틱 액수터

10부대: 주름 / 도장

밸브 몸체:
도장체빈은 스테인리스 스틸 잉글로트 조각을 통해, 고온 가공과 함께, extrusion 빈 모양의 변화를 제공,고체 밀도가 높은 후 도조를 통해, 구조가 더 균일하고 모래 구멍과 다른 불순물이 없습니다.

발사체성형의 파라핀 수액 모델, 세라믹에 파라핀 수액 모델 침투에 의해 만들어집니다, 전체 몸 수액 곰팡이 표면은 강한 세라믹의 층을 형성하도록그 다음 스테인리스 스틸 용액의 녹음으로, 냉각 후 세라믹의 외모를 떨어 뜨리고, 빈 몸은 uo.Casting 크기가 매우 정확 하 고, 외모는 부드럽고 깨끗하고 깔끔 합니다.

디아프라그마 밸브 가스켓
1EPDM/실리콘
2.EPDM+PTFE 가습성
3.EPDM/EPDM 분리

디아프라그마 밸브 인증서

1모든 합성 樹脂과 첨가물은 FDA 인증에 적합합니다

2물질의 화학적 성분, 물리적 성질 및 제조 과정은 문서화됩니다.

3.3-일관성 인증

4.CE-PED/97/23/EC

5EN 10204-31

운영 원칙

1. 대막은 시트 밀폐뿐만 아니라 몸 밀폐를 제공합니다. 외부 환경에 대한 경로가 없습니다, 그래서 그것은 비생식 과정에 적합합니다.

2밸브가 닫히면 대막을 지지하는 압력 패드가 몸의 밀폐 표면으로 이동합니다.압력판이 움직일 때 대막은 구부러지고 몸을 통해 흐름 경로를 닫아 몸 중앙에 있는 좌석 부위에 강제로 아래로.

3압력판에 몸의 상호 관계 diaphragm의 압축을 방지

4. 밸브는 수동 작동 및 공기 작동 제어 밸브의 꼭대기

응용 프로그램:

수동 또는 기압적으로 작동하는 대막 밸브는 특히 제약 산업의 위생 및 무독성 과정에 사용하도록 설계되었습니다.

밸브는 흐름 제어뿐만 아니라 개방 / 폐쇄 제어에 탁월합니다.

대막 밸브는 다른 밸브에 비해 더 나은 흐름 특징을 가지고 있습니다. 그것은 더 깨끗하고 더 나은 입자로 물질을 처리합니다.공기 주머니의 현상은 흐름 조절의 적용 동안 드물다.

다포트 디아프라그마 밸브 조합

SPA 구성 및 GMP 구성

제품 도면


표면 Ra

태그: 위생용 밸브, 파마시 밸브, 디아프르그마 밸브
