원래 장소:
중국
브랜드 이름:
DONJOY
인증:
CE,3A,FDA
모델 번호:
툴/투르
연락주세요

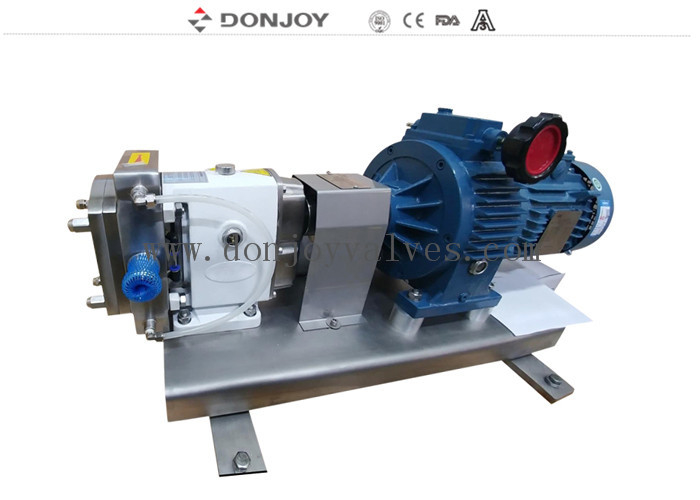

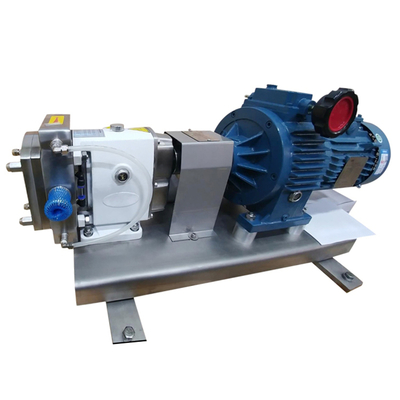

토마토 소스 이송용 모터가 있는 TUL-55 포지티브 펌프
설명
옵션
1. 기계적 밀봉: SIC/SICE/EPDM, TC/TC, EPDM
2. 싱글 씰, 더블 메카니컬 씰
3. 로터: 로터리 2개, 로터 3개, 버터플라이 로터, 단일 버터플라이 로터
4. 틈막이: FPM(Viton), NBR, EPDM
5. 프론트 커버의 릴리프 밸브 r 외부 바이패스
6. 안전 밸브 내장
7. 엔드페이스 히트 재킷
8. 히트 재킷 완성
9. 수직 TUR 시리즈 또는 수평 TUL 시리즈
10. 다양한 드라이브 및 수정 사항
11. 스테인리스 스틸 베이스 플레이트에 조립
12. 연결: 클램프(DIN32676,3A,ISO), 나사(DIN,SMS,RJT,IDF), 맞대기 용접, 플랜지
13. 모터 유형 B5 모터 주파수 50HZ, 60HZ
14. 전압(v)220-240, 360-400, 420-460, 630-690
기술적 특징
A. 수동 무단 변속기
B. 주파수 Cnverter는 모터 기어 박스를 조정합니다
C. 정속 출력 전송
명세서
상품명: |
토마토 소스 이송용 모터가 있는 TUL-55 포지티브 펌프 |
재료: |
SS304/SS316L/1.4301/1.4404 |
씰 재질: |
SIC/SIC/EPDM(표준, FDA 승인) |
최대흐름: |
62m3/h / 395GPM |
최대 압력: |
12바/174PSI |
최대신부님: |
1450rpm |
로터 유형: |
2잎, 3잎, 나비, 시그널 나비 |
설치 | 주파수 변환기와 함께 설치할 수 있음 |
주파수 변환기 | 선택 과목 |
기계적 밀봉: |
SIC/SiC/EPDM(표준) |
전압 : |
110V, 220V, 380V |
모터: |
ABB, 바느질, 50hz/60hz |
표면 처리: |
내부 광택 및 외부 샌드 블라스트 |
사용 가능한 연결: |
클램프, 나사 맞대기 용접, 플랜지 |
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
움직이는: |
전기 |
자격증: |
3A/54-02 (1580), PED/97/23/EC, |
적용 범위: |
유제품, 식품, 음료, 약국, 화장품 등 |
디자인 및 기능
1. 수평 TUL, 수직 TUR

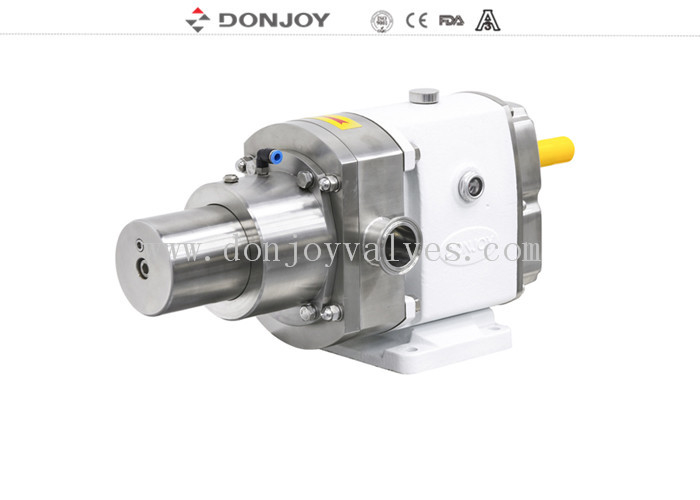

2. 베어 샤프트 구조
3. 로터 부착물의 위생적 설계
4. 위생 메카니컬 씰, 쉬운 청소 및 유지 보수
5. CIP 세척 및 sic Sterlization에 적용
6. 미국 3A 표준에 따라
애플리케이션
이 펌프는 식품 가공, 화장품 및 제약 산업에서 점성이 낮고 점도가 낮은 매체를 이송하는 데 사용됩니다.
원칙
1. 로브가 회전함에 따라 한 로브가 다른 로브에서 멀어질수록 흡입 측의 공간이 증가하여 유체를 펌프 챔버로 끌어들이는 부분 진공이 생성됩니다.
2. 샤프트에 의해 회전함에 따라 각 로브가 연속적으로 채워지고 유체가 전달 측으로 변위됩니다. 로브 사이와 로브와 펌프 본체의 벽 사이의 작은 간격은 공간이 적절하게 채워지도록 합니다.
3. 펌프 하우징이 완전히 채워지고 유체가 로브의 톱니를 통해 빠져나가 공간의 벽에 힘을 가합니다.펌프 aciton에 기여합니다.
펌프 모델 및 중량
NSUMP 모델 | 입력축 토크(NM) | 최대 축방향 레이디얼 하중(N) | 내경 연결 크기 [mm] |
권장되는 최대 이론상 연질 입자 크기 [mm] |
베어 펌프 중량 [kg] |
STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | 65 |
TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
로브 펌프 곡선
로브 펌프 도면
경쟁 우위
“DONJOY는 아시아 위생 펌프 및 밸브 분야에서 미국 3A 인증 기관의 9개 시리즈 제품을 통과한 유일한 회사입니다.”
