제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 위생적 로브 펌프 | 크기: | TUL / 경뇨도적 절제술 20 - 125 |
|---|---|---|---|
| 운영: | 모터 | 기계적입니다: | 원문대로 / SIC / EPDM |
| 연결: | 고정됩니다 | 압력: | 1-15 바 |
| 중간: | 유체 등 | 특징: | 주파수 변환기가 있을 수 있음 |
| 강조하다: | 기계적 클램프 로터리 로브 펌프,15 바 로터리 로브 펌프,EPDM 클램프 로터리 로브 펌프 |
||

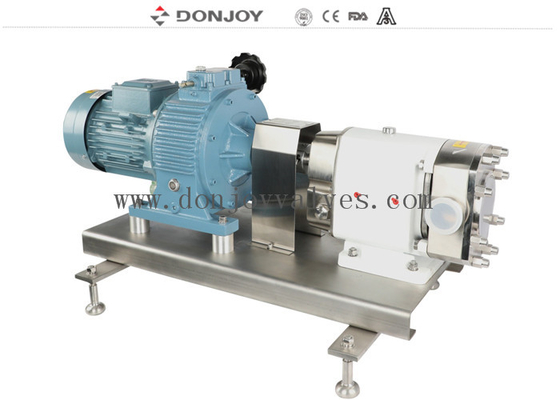

TUL-60 로터리 엽 펌프 꿀용 모터와 함께 기계적 수동 조정 모터
기술적 특징
A. 연속 변동 변속기
B. 주파수 변환기 조절 모터 변속기
C. 정속 출력 변속기
설명
옵션
1기계 밀폐: SIC / SICE / EPDM, TC / TC, EPDM
2단일 봉인, 이중 기계 봉인
3로터: 2번 로터, 3번 로터, 나비 로터, 단일 나비 로터
4가스켓: FPM ((Viton),NBR, EPDM
5앞 뚜?? 에 있는 구제 밸브
6내장 안전 밸브
7끝면 히트 자켓
8전체 히트 자켓
9수직 TUR 시리즈 또는 수평 TUL 시리즈
10다른 드라이브 및 수정
11스테인레스 스틸 기판에 장착
12연결: 클램프 (DIN32676,3A,ISO), 스레드 (DIN,SMS,RJT,IDF), 부트 웨일드, 플랜지
13모터 타입 B5 모터 주파수 50HZ, 60HZ
14전압 (v) 220-240, 360-400, 420-460, 630-690
사양
|
제품 이름: |
TUL-60 로터리 엽 펌프 꿀용 모터와 함께 기계적 수동 조정 모터 |
|
소재: |
SS304/SS316L/1.4301/1.4404 |
|
밀봉 재료: |
SIC/SIC/EPDM (표준, FDA 승인) |
|
최대 흐름: |
62m3/h / 395 GPM |
|
최대 압력: |
12bar/ 174PSI |
|
최대 회전: |
1450 rmp |
|
로터 타입: |
2잎, 3잎, 나비, 신호 나비 |
| 설치 | 주파수 변환기와 함께 설치될 수 있습니다. |
| 주파수 변환기 | 선택 사항 |
|
기계 밀폐: |
SIC/SiC/EPDM (표준) |
|
전압: |
110V, 220V, 380V |
|
엔진: |
ABB,SEW, 50hz/ 60hz |
|
표면 처리: |
안쪽은 반짝이고 바깥쪽은 샌드 블래스트 |
|
사용 가능한 연결: |
클램프, 스레드 부트 웰드, 플랜지 |
|
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
작동: |
전기 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC |
|
적용 범위: |
유제품, 식품, 음료, 약국, 화장품 등 |
디자인 과 특징
1수평 TUL, 윗면 TUR
2헐 셰프 구조
3로터의 고정 장치의 위생적 설계
4위생 기계적 봉인, 간편한 청소 및 유지 관리
5CIP 청소 및 시크 살균에 적용
6미국 3A 표준에 따라
신청서
이 펌프는 식품 가공, 화장품 및 제약 산업에서 끈적은 매체와 낮은 끈적은 매체의 전송을 위한 거래입니다.
원칙
1엽이 회전할 때, 한 엽이 다른 엽으로부터 멀어짐에 따라 수시톤 쪽의 공간이 증가하여 펌프 챔버로 유체를 끌어들이는 부분 진공을 만듭니다.
2셰프트에 의해 회전됨에 따라 각 엽은 연속적으로 채워지고 유체는 전달 쪽으로 이동합니다.로브와 펌프 몸의 엽과 벽 사이의 작은 공백은 공백이 적절히 채워질 수 있도록 보장.
3펌프 하우징은 완전히 채워지고 액체는 엽의 치아를 통해 빠져나와 공간의 벽에 부딪히게됩니다. 이것은 펌프 아시톤에 기여합니다.
펌프 로터 선택
펌프 입구와 출구 연결
펌프 모델 및 무게
| PUMP 모델 | 입력 샤프트 토크 (NM) | 최대 축적 방사선 부하 (N) | 내부 지름 연결 크기 [mm] |
이론적으로 권장되는 최대 부드러운 입자 크기 [mm] |
펌프 무게 [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
로브 펌프 곡선
로브 펌프 도면
경쟁적 이점
닷조이 (DONJOY) 는 아시아의 위생 펌프 및 밸브 분야에서 미국 3A 인증 기관에 의해 9 시리즈의 제품을 통과 한 유일한 회사입니다.
