제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 위생적 로브 펌프 | 크기: | TUL / 경뇨도적 절제술 20 - 125 |
|---|---|---|---|
| 운영: | 모터 | 기계적입니다: | 원문대로 / SIC / EPDM |
| 연결: | 고정됩니다 | 압력: | 1-15 바 |
| 중간: | 유체 등 | 특징: | 주파수 변환기가 있을 수 있음 |
| 강조하다: | 기계식 SIC 위생 로브 펌프,클램프형 SIC 위생 로브 펌프,EPDM 씰 위생 로브 펌프 |
||

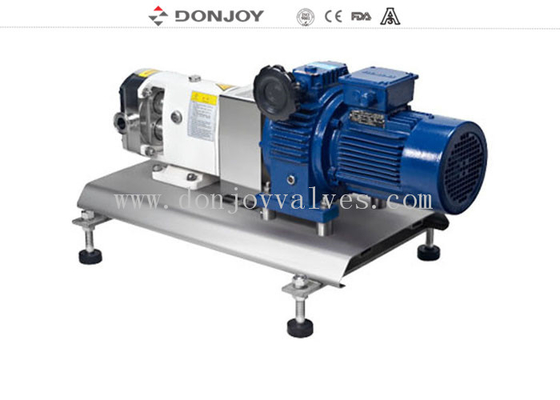

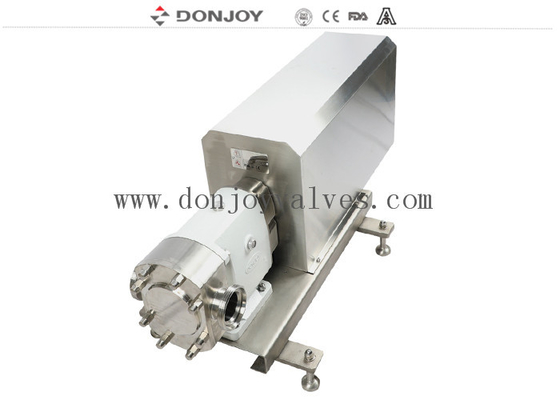

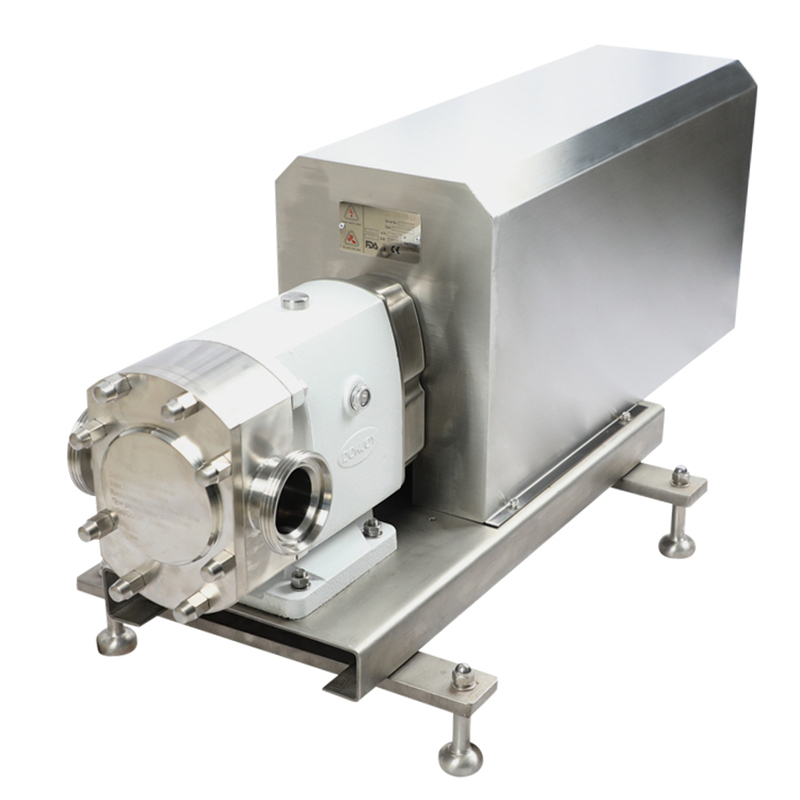

TUL-20 순도 로브 펌프, 모터 커버가 있는 고점도 이송
기술적 특징
A. 수동 무단 변속
B. 주파수 변환기, 모터 기어 박스 조정
C. 고정 속도 출력 변속
설명
옵션
1. 메카니컬 씰: SIC / SICE / EPDM, TC / TC, EPDM
2. 단일 씰, 이중 메카니컬 씰
3. 로터: 2 잎 로터, 3 잎 로터, 버터플라이 로터, 단일 버터플라이 로터
4. 개스킷: FPM(Viton), NBR, EPDM
5. 전면 커버 또는 외부 바이패스에 릴리프 밸브
6. 내장형 안전 밸브
7. 엔드 페이스 열 재킷
8. 완전 열 재킷
9. 수직 TUR 시리즈 또는 수평 TUL 시리즈
10. 다양한 드라이브 및 고정 장치
11. 스테인리스 스틸 베이스 플레이트에 조립
12. 연결: 클램프(DIN32676, 3A, ISO), 스레드(DIN, SMS, RJT, IDF), 맞대기 용접, 플랜지
13. 모터 유형 B5 모터 주파수 50HZ, 60HZ
14. 전압(v) 220-240, 360-400, 420-460, 630-690
사양
|
제품 이름: |
꿀용 모터가 있는 기계식 수동 조절 모터가 있는 TUL-60 로터리 로브 펌프 |
|
재질: |
SS304/SS316L/1.4301/1.4404 |
|
씰 재질: |
SIC/SIC/EPDM (표준, FDA 승인) |
|
최대 유량: |
62m3/h / 395 GPM |
|
최대 압력: |
12bar / 174PSI |
|
최대 회전수: |
1450 rmp |
|
로터 유형: |
2-잎, 3-잎, 버터플라이, 단일 버터플라이 |
| 설치 | 주파수 변환기와 함께 설치 가능 |
| 주파수 변환기 | 선택 사항 |
|
메카니컬 씰: |
SIC/SiC/EPDM(표준) |
|
전압: |
110V, 220V, 380V |
|
모터: |
ABB, SEW, 50hz / 60hz |
|
표면 처리: |
내부 연마 및 외부 샌드 블라스트 |
|
사용 가능한 연결: |
클램프, 스레드 맞대기 용접, 플랜지 |
|
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
작동: |
전기 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
설계 및 특징
1. 수평 TUL, 수직 TUR
2. 베어 샤프트 구조
3. 로터 부착부의 위생적인 설계
4. 위생적인 메카니컬 씰, 쉬운 청소 및 유지 보수
5. CIP 청소 및 sic 살균에 적용
6. 미국 3A 표준에 따름
응용 분야
이 펌프는 식품 가공, 화장품 및 제약 산업에서 점성 및 저점성 매체의 이송에 적합합니다.
원리
1. 로브가 회전함에 따라, 한 로브가 다른 로브에서 멀어지면서 흡입 측의 공간이 증가하여 펌프 챔버로 유체를 끌어들이는 부분 진공이 생성됩니다.
2. 샤프트에 의해 회전함에 따라 각 로브가 연속적으로 채워지고 유체가 토출 측으로 이동합니다. 로브 사이와 로브와 펌프 본체 벽 사이의 작은 간격은 공간이 적절하게 채워지도록 합니다.
3. 펌프 하우징이 완전히 채워지고 유체는 로브의 치아를 통해 빠져나가 공간의 벽에 강제로 밀려납니다. 이는 펌프 작용에 기여합니다.
펌프 입구 및 출구 연결
펌프 모델 및 무게
| PUMP 모델 | 입력 샤프트 토크(NM) | 최대 축 방향 반경 방향 하중(N) | 내부 직경 연결 크기 [mm] |
권장 최대 이론적 연성 입자 크기 [mm] |
베어 펌프 무게 [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
로브 펌프 곡선
로브 펌프 도면
경쟁 우위
“DONJOY는 아시아 위생 펌프 및 밸브 분야에서 미국 3A 인증 기관에서 9개의 제품 시리즈를 통과한 유일한 회사입니다.”
