제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 스틸 316L | 모델: | RX |
|---|---|---|---|
| 기계적 밀봉: | SIC/C/EPDM,SIC/C/FKM,SIC/S/HNBR | 입구: | 1.5 " 스레드 |
| 콘센트: | 1.5 " 스레드 | 애플리케이션: | 농가 / 화학적 Plant/ 음료, 주스... |
| 강조하다: | SS316L 플렉서블 임펠러 펌프,고순도 임펠러 펌프,액체 고체 무손상 펌프 |
||
DONJOY SS316L 유연 임펠러 펌프 (액체 및 고체 손상 없이)
설명
RX 유연 임펠러 펌프
시계 방향 및 반시계 방향 회전이 가능합니다.
펌프 흡입구보다 낮은 액체 레벨에서도 최대 5M까지 액체를 추출 및 이송할 수 있습니다.
이 펌프는 저점도 및 고점도 매체와 입자 또는 가스를 포함하는 물질을 운송 및 이송하도록 설계되었습니다.
사양
|
제품명: |
RX 유연 EPDM 임펠러 펌프 (자가 흡입 기능 및 이동 용이, 항상 트럭에 사용) |
|
펌프 본체 재질: |
SS316L 1.4404 |
|
씰 재질: |
EPDM (표준, FDA 승인) FPM(Viton) 및 NBR |
|
최대 유량: |
20m3/h |
|
최대 양정: |
40H(m) |
|
최대 작동 압력: |
4 bar |
|
최대 작동 온도: |
80 °C |
|
기계식 씰: |
SIC/SiC/EPDM(표준), C/SIC, TC/TC |
|
씰링 유형: |
Flushed 이중 기계식 씰/단일 기계식 씰(표준) |
|
모터 출력: |
0.5kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3.0kw, |
|
전압: |
110V, 220V, 380V/440v |
|
모터: |
ABB/국내 |
|
모터 주파수: |
50HZ, 60HZ |
|
표면 처리: |
Ra≤0.6μm, EP=Ra0.4μm |
|
모델: |
RX |
|
사용 가능한 연결: |
트라이 클램프, 나사, 플랜지 |
|
사용 가능한 표준: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
작동 방식: |
전기 |
|
낮은 배출 옵션: |
낮은 배출/다이어프램 밸브/볼 밸브/버터플라이 밸브 |
|
인증서: |
3-A-02-11 NO.1759, FDA 177.2600 CE-MD/06-42 NO.705201402401-00 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
임펠러 재질 |
NBR, EPDM, VITON |
|
포장 세부 정보: |
합판 케이스 또는 고객 맞춤형. 또는 고객의 요청에 따라. |
|
배송 세부 정보: |
일반적으로 T/T 선불금 수령 후 20일 이내. |

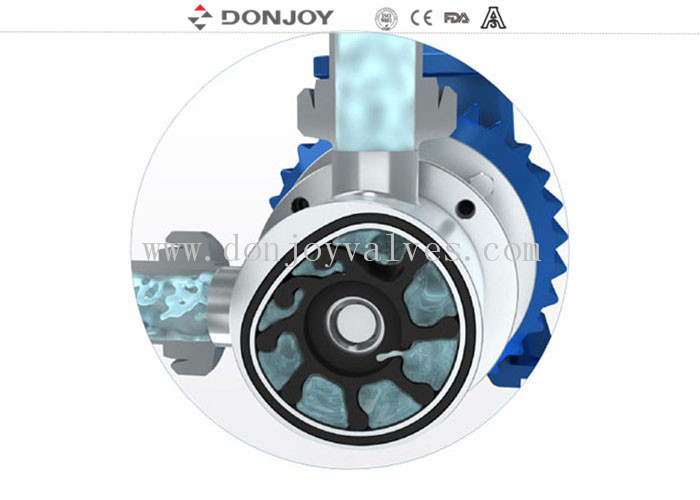

작동 원리
1. 펌프 흡입구에서 펌프 고정자의 내부 편심 구조로 인해 유연 임펠러의 블레이드 사이의 부피가 증가할 때 부분적인 진공이 형성됩니다. 결과적으로 형성된 흡입력이 펌프 챔버로 액체를 끌어들입니다.
2. 회전하는 임펠러는 액체를 흡입구에서 배출구로 운반합니다. 이 단계에서 블레이드 사이의 공간은 실제로 일정하게 유지됩니다. 블레이드 사이의 간격은 큰 고체 입자가 펌프를 통과하고 액체에 손상을 주지 않도록 합니다.
3. 임펠러는 펌프 고정자의 편심 내부 표면의 평평한 부분과 접촉합니다. 임펠러가 구부러지면 블레이드 사이의 부피가 펌프에서 지속적이고 균일하게 감소합니다.
진보된 설계, 간단한 구조
유지 보수가 간단하고 경제적입니다. 펌프 커버는 4개의 잠금 너트로 고정됩니다. 펌프의 임펠러와 샤프트 씰을 유지 보수할 때 너트를 풀기만 하면 됩니다.
기계식 씰:
단일 기계식 씰을 채택했으며, 씰링 표면은 탄소-금속 세라믹으로 서비스 수명이 연장됩니다. 식품 위생 용도에서 기계식 씰은 쉽게 청소할 수 있도록 설계되었으며 액체로 침전물이 형성될 수 있는 홈을 피하도록 설계되었습니다.
액체 이송을 위한 유연한 솔루션
1. Donjoy는 유연 임펠러 펌프 개선에 전념하고 있습니다. RX 펌프의 적용 범위는 내압성 향상, 펌프 본체 및 샤프트 씰의 혁신적인 설계, 신규 임펠러 재질 적용을 통해 확장되고 있습니다.
2. 뛰어난 자가 흡입 기능: 작동이 쉬운 유연 임펠러 펌프는 6미터까지 도달할 수 있는 뛰어난 자가 흡입 기능을 갖춘 용적식 펌프입니다.
3. 적절한 펌핑: RX 펌프의 펌핑 효과는 매우 안정적이고 적절하며, 매체는 휘저어지거나 손상되지 않습니다. 고지방 버터 지방과 같은 깨지기 쉬운 매체, 큰 베리, 심지어 복숭아 크기의 절반이라도 손상 없이 펌프를 통과할 수 있습니다. 한편, 당사의 RX 펌프는 맥동 없이 완전히 작동하도록 보장할 수 있습니다. 펌프 속도를 조절하여 도징 펌프로도 사용할 수 있습니다.
4. 간단한 작동, 낮은 유지 보수 비용: 공압 다이어프램 펌프 및 가변 용적 펌프와 같은 다른 일반적인 자가 흡입 펌프와 비교할 때 RX 펌프의 작동 비용이 더 저렴하고 유지 보수가 더 간단하며 가동 중지 시간이 더 짧습니다. 표준 렌치를 사용하여 전면 커버를 분해하기만 하면 유연 임펠러 펌프에서 유지 보수를 수행할 수 있으며, 더 중요한 것은 펌프를 배관 시스템에서 분리할 필요가 없다는 것입니다.
RX 위생 적용
식품 및 유제품 가공에서 위생은 가장 중요합니다. RX는 엄격한 위생 요구 사항을 충족하기 위해 광택 스테인리스 스틸과 식품 또는 우유 등급 임펠러로 설계되었습니다. 스테인리스 스틸 위생 RX는 청소가 용이하며, 액체 침전물을 유발하지 않는 비용해성 샤프트 씰을 사용하고 사용된 임펠러 재질은 테스트 및 승인되었습니다. FDA 규정을 준수하도록 인증되었습니다. 펌프로 운송하기에 적합한 일반적인 제품은 다음과 같습니다: 우유, 탈지유, 크림, 커드, 요거트, 유청, 덩어리, 시럽, 조미료, 젤라틴, 꿀, 잼, 연고, 통조림 식품, 음료, 와인, 맥주, 과일 주스 및 향신료.
RX 산업 적용
RX 유연 임펠러 펌프는 위생 요구 사항이 없는 상황에도 적용될 수 있지만, 여전히 주요 스테인리스 스틸 펌프로 사용됩니다. RX 스테인리스 스틸 펌프는 산성 액체, 점토, 콘크리트 첨가제, 세제, 염료, 필름 처리 화학 물질, 잉크 및 하수 처리 화장품을 운송하는 데 특히 적합하며, 다음과 같은 제품도 이 유형의 펌프로 자주 펌핑됩니다: 비누, 샴푸, 세제 및 보습제.
선택 표
도면
연결 방식
유량 및 양정
