제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 베어 샤프트 로브 펌프 | 크기: | TUL / 경뇨도적 절제술 20 - 125 |
|---|---|---|---|
| 운영: | 전기 | 기계적입니다: | 원문대로 / SIC / EPDM |
| 연결: | 고정됩니다 | 압력: | 1-15 바 |
| 중간: | 고점성도 | 특징: | 주파수 변환기가 있을 수 있음 |
| 강조하다: | TUR 모델 맨 셰프트 로브 펌프,플랜지 입구 헐 셰프트 로브 펌프,식품 등급 |
||

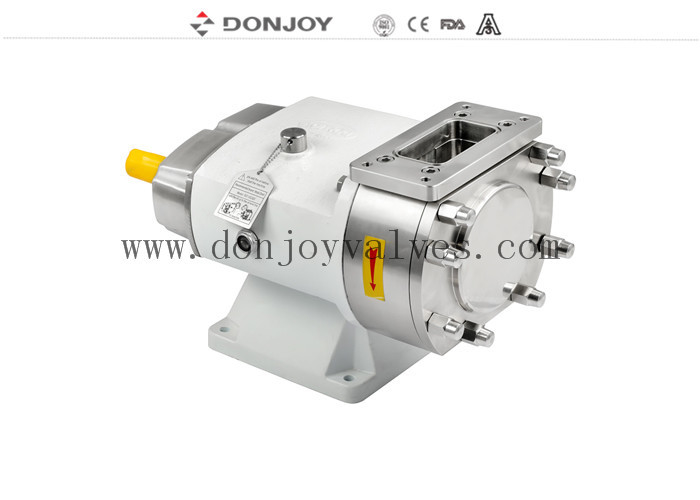

TUR 모델 식품 등급 베어 샤프트 로브 펌프 플랜지 입구
기술적 특징
A. 수동 무단 변속
B. 주파수 변환기 조정 모터 기어 박스
C. 고정 속도 출력 변속
사양
| 제품명: | TUR 모델 식품 등급 로브 펌프 플랜지 입구 |
| 재질: | SS304/SS316L/1.4301/1.4404 |
| 씰 재질: | SIC/SIC/EPDM (표준, FDA 승인) |
| 최대 유량: | 62m3/h / 395 GPM |
| 최대 압력: | 12bar/ 174PSI |
| 최대 회전수: | 1450 rmp |
| 로터 유형: | 2 잎, 3 잎, 버터플라이, 단일 버터플라이 |
| 설치 | 주파수 변환기와 함께 설치 가능 |
| 주파수 변환기 | 선택 사항 |
| 메카니컬 씰: | SIC/SiC/EPDM(표준) |
| 전압: | 110V, 220V, 380V |
| 모터: | ABB,SEW, 50hz/ 60hz |
| 표면 처리: | 내부 연마 및 외부 샌드 블라스트 |
| 사용 가능한 연결: | 클램프, 나사산 맞대기 용접, 플랜지 |
| 사용 가능한 표준: | DIN, SMS, 3A, RJT, ISO/IDF |
| 작동: | 전기 |
| 인증서: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
| 적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
설명
옵션
1. 메카니컬 씰: SIC / SICE / EPDM, TC / TC, EPDM
2. 단일 씰, 이중 메카니컬 씰
3. 로터: 2 잎 로터, 3 잎 로터, 버터플라이 로터, 단일 버터플라이 로터
4. 가스켓: FPM(Viton), NBR, EPDM
5. 전면 커버 r 외부 릴리프 밸브 – 패스
6. 내장형 안전 밸브
7. 엔드 페이스 열 재킷
8. 완전한 열 재킷
9. 수직 TUR 시리즈 또는 수평 TUL 시리즈
10. 다양한 드라이브 및 고정 장치
11. 스테인리스 스틸 베이스 플레이트에 조립
12. 연결: 클램프(DIN32676,3A,ISO), 나사산(DIN,SMS,RJT,IDF), 맞대기 용접, 플랜지
13. 모터 유형 B5 모터 주파수 50HZ, 60HZ
14. 전압(v)220-240, 360-400, 420-460, 630-690
DONJOY 펌프 식품 등급 로브 펌프는 정변위 펌프로, 견고한 구조, 낮은 유지 보수, 비용 효율적입니다. ASME BPE, EHEDG 표준, US 3-A, FDA 위생 표준을 준수하는 위생적인 디자인으로, 고점도 유체 고체 및 입자를 이송하는 데 사용되는 가장 일반적인 펌프이며, 식품 가공, 유제품, 음료, 가정용품 및 개인 위생 용품 및 제약 산업에서 위생적인 응용 분야에 사용하기 위한 광범위한 펌프를 제공합니다…
위생 TU-L/R 로브 펌프 설명
Donjoy 로터리 로브 펌프는 까다로운 응용 분야에서 안정적인 성능, 문제 없는 작동 및 뛰어난 에너지 효율성을 제공합니다. Donjoy 로브 펌프는 다양한 구성이 있으며, TU 시리즈는 표준 구성이고, STU 시리즈는 전체 스테인리스 스틸입니다. 높은 위생 기준, 낮은 전단 및 낮은 맥동 작동을 충족하기 위해 오염 방지 펌프가 필요한 작업에 탁월한 선택입니다. 이 3-A 승인 펌프는 현장 세척 및 현장 살균을 모두 처리하며 엄격한 유효성 검사 요구 사항을 지원하기 위해 철저한 문서를 제공할 수 있습니다.
원리
1. 로브가 회전함에 따라, 한 로브가 다른 로브에서 멀어지면서 흡입 측의 공간이 증가하여 펌프 챔버로 유체를 끌어들이는 부분 진공이 생성됩니다.
2. 샤프트에 의해 회전함에 따라 각 로브가 연속적으로 채워지고 유체가 토출 측으로 이동합니다. 로브 사이와 로브와 펌프 본체 벽 사이의 작은 간격은 공간이 적절하게 채워지도록 합니다.
3. 펌프 하우징이 완전히 채워지고 유체는 로브의 치아를 통해 빠져나가 공간의 벽에 강제로 밀려 들어갑니다. 이는 펌프 작용에 기여합니다.
펌프 입구 및 출구 연결
펌프 모델 및 무게
| PUMP 모델 | 입력 샤프트 토크(NM) | 최대 축 방향 반경 방향 하중(N) | 내경 연결 크기 [mm] |
권장 최대 이론적 연성 입자 크기 [mm] |
베어 펌프 무게 [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
로브 펌프 곡선
태그: Donjoy 로브 펌프, 로터리 펌프, 식품 등급 펌프
