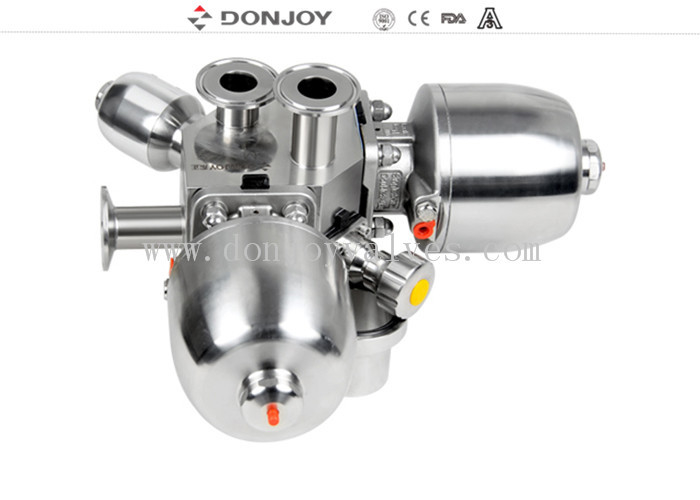

DONJOY 복합포트 위생용 공기 대막 밸브, 복합포트 위생용 밸브

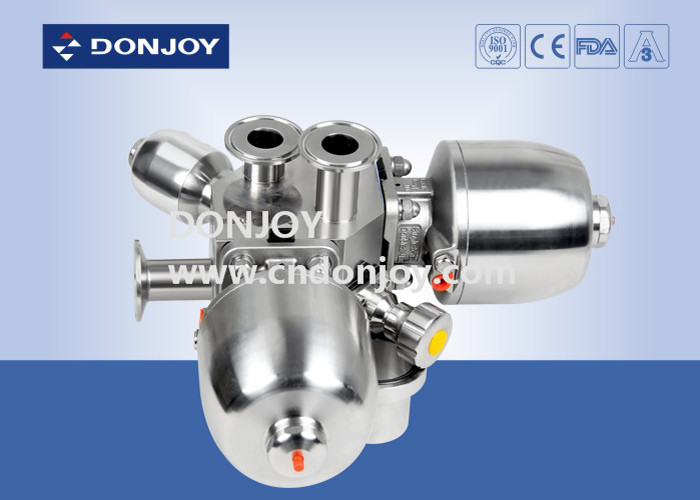

DONJOY 위생 멀티 포트 다이어프램 밸브, 멀티포트 밸브

사양


설명
 다양한 다이어프램 밸브 구성
 1.      포지셔너/프로세스 컨트롤러(IL-TOP)가 있는 다이어프램 밸브
 2.      제어 장치(C-Top)가 있는 다이어프램 밸브
 3.      밸브 위치 조절기
 4.      위치 센서 모듈
 5.      플라스틱 핸들
 6.      스테인리스 스틸 핸들
 7.      스테인리스 스틸 액추에이터
 8.      전기 다이어프램 밸브
 9.      플라스틱 액추에이터
 10.     바디: 주조/단조


작동 원리

1. 다이어프램은 바디 씰과 시트 씰을 제공합니다. 외부 환경으로의 경로는 없으므로 무균 공정에 적합합니다.

2. 밸브가 닫히면 다이어프램을 지지하는 압력 패드가 바디의 밀봉면에 접근합니다. 압력판이 움직이면 다이어프램이 구부러져 바디 중앙의 시트 영역으로 밀려 내려가 바디를 통한 흐름 경로를 닫습니다.

3. 바디와 압력판의 상호 관계는 다이어프램의 과도한 압축을 방지합니다.

4. 밸브는 수동 작동 및 공압 작동 솔레노이드 밸브 제어가 가능합니다.

다이어프램 밸브 인증서

1. 모든 합성 수지 및 첨가제는 FDA 인증을 준수합니다.

2. 재료 화학 조성, 물리적 특성 및 제조 공정이 문서화되었습니다.

3. 3-a 일관성 인증

4. CE-PED/97/23/EC

5. EN 10204-3.1

밸브의 다이어프램

1. EPDM+PTFE(접착)다이어프램 태블릿은 높은 내화학성, 높은 안정성, 우수한 유연성, 긴 수명, 높은 밀봉성, 코드 변성 없음, 온도 변동의 영향을 받지 않는 우수한 성능을 가지고 있으며, 열 사이클, 냉 사이클 또는 증기 소독 시스템 여부.

사양: 1-3", DN20-DN80

온도: -20 ~ 120도

2. EPDM+PTFE(분리) 다이어프램 허용 오차를 줄이고 다이어프램의 수명을 연장할 수 있습니다.

사양: 1-4", DN20-DN100

온도: -20 ~ 150도

3 단일 씰(EPDM/실리콘/FPM), 고무 다이어프램은 가황 섬유층을 내장하여 기계적 특성을 향상시킨 다음 압력 및 온도에서 다이어프램은 높은 밀봉 안정성을 가지며 스테인리스 스틸 볼트에서 섬유 경화가 강화되어 더 나은 고무와 금속 결합을 보장합니다. 따라서 진공 환경에서 사용하기에 적합합니다.

사양: 1-4", DN20-DN100

온도: -10 ~ 120도

4. 미니형 다이어프램 가스켓(EPDM, 실리콘, FPM, EPDM+PTFE)

사양: 1/4"-3/4", DN6-DN15

온도: -20 ~ 150도

표면 처리:

1. 기계 연마의 경우: 내부 Ra＜0.5μm, 외부: 1-4" 샌드 블라스팅, 1" 미만은 거울 연마

도면
 자세한 정보는 아래 크기 양식을 확인하십시오.
