제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | 도앤조이 | 크기: | DN40 -DN200,1 "-8" |
|---|---|---|---|
| 스타나다르: | DIN, 3A, SMS, ISO | 연결: | 스레드 |
| 닦은: | 매트, 비춥니다 | 적용: | 와인, 오일, 화장품 |
| 가스킷: | PTFE | ||
| 강조하다: | 수압 인라인 체크 밸브,정압 체크 밸브 |
||

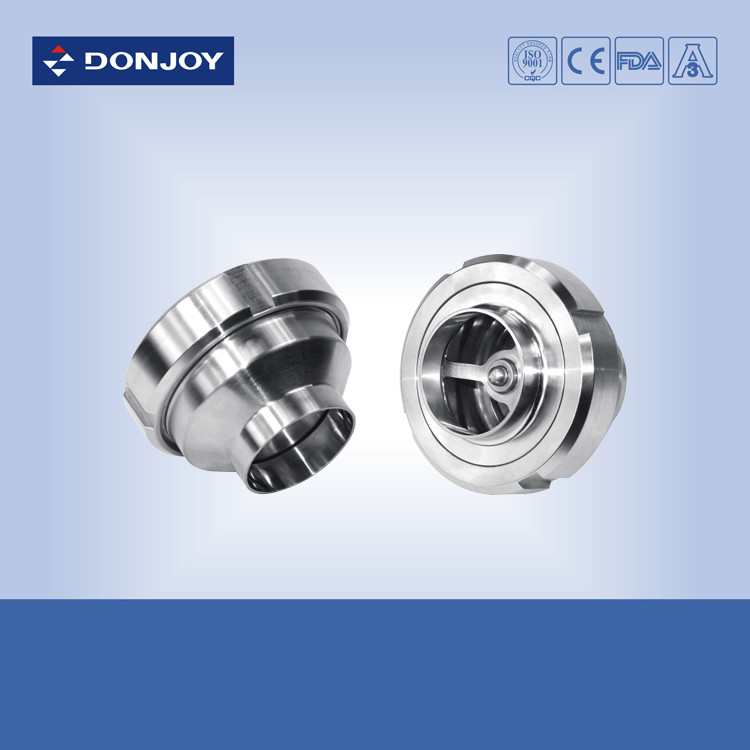

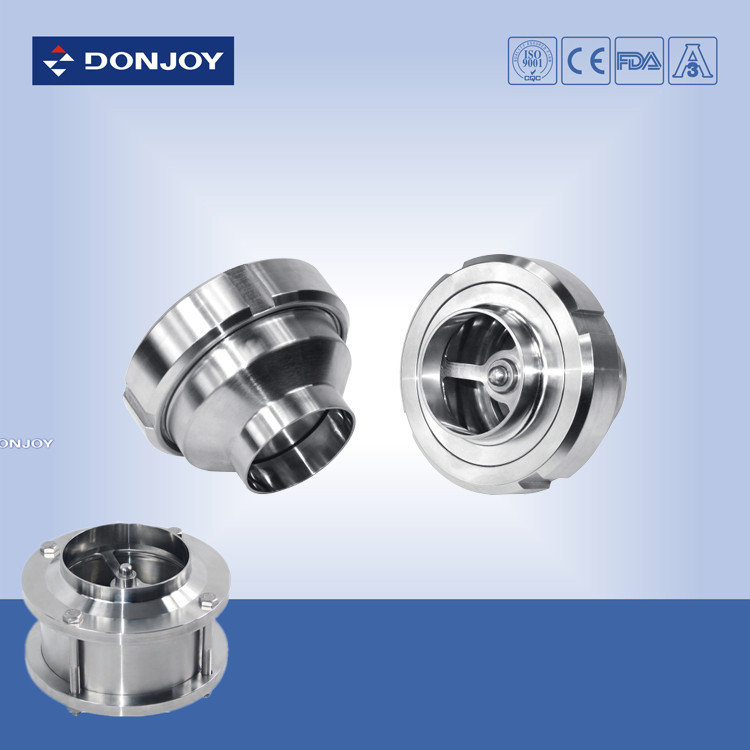

식품/음료 위생 고압 체크 밸브 미러 매트 연마
사양
| 제품명: | 식품 및 음료 공정을 위한 나사 연결 방식의 SS304 / 316 C형 위생 체크 밸브 |
| 밸브 바디 재질: | SS304 또는 SS316L |
| 씰 재질: | EPDM |
| 최대 작동 압력: | 10Bar |
| 개방 압력: | 0.1-0.3bar |
| 최대 작동 온도: | 120도 C |
| 사용 가능한 크기: | DN40-DN200, 1"-8" |
| 사용 가능한 연결: | 나사, 용접, 클램프 |
| 사용 가능한 표준: | DIN, SMS, 3A |
| 인증서: | FDA, CE |
설명
1. 연결: 클램프, 용접, 나사
2. 씰: NBR, FPM, PTEF 모두 FDA177.2600에 따름
3. 표준: DIN, SMS, RJT, IDF, ISO, 3A
4. 소형 구조
5. DIN11851 연결 (표준)
응용 분야:
1. 체크 밸브는 유체가 역류하는 것을 방지하고 한 방향으로만 흐르도록 하는 밸브입니다.
2. 파이프 해머링을 방지하기 위해 역류를 방지하는 데 사용할 수 있습니다.
3. 식품 가공, 음료, 와인, 오일, 화장품, 제약 및 화학 산업에서 사용됩니다.
도면
다음 도면에 따라 특정 선택 참조.
위생 밸브는 몸체에 두 개의 별도 개구부가 있는 2포트 밸브입니다. 유체는 한 개구부로 들어가 다른 개구부에서 나옵니다. 이러한 밸브는 액체가 한 방향으로만 흐르도록 하는 응용 분야에 도움이 됩니다.
위생 밸브는 수평 및 수직의 두 가지 형태로 제공됩니다.
수평 밸브는 자체 배수 밸브가 필요한 수평 라인에 적합합니다.
수직 밸브는 수직 또는 수평 설치 모두에서 사용할 수 있습니다. 수평 응용 분야에서 수직 밸브는 자체 배수 밸브가 펌프 프라임 및 온도 연속성을 유지할 수 없을 때 도움이 됩니다.
수평 스프링 체크 밸브의 경우 제품 흐름이 밸브의 디스크를 시트에서 밀어냅니다. 전방 흐름 압력이 제거되면 전해 연마된 스프링이 디스크를 원래 위치로 되돌리고 시트에 고정하여 닫힌 상태를 유지합니다. 역류 압력도 디스크를 닫힌 위치로 밀어 넣습니다.
체크 밸브는 공정 파이프라인의 배출이 필요한 시나리오에 도움이 됩니다. 이는 특히 제품 회수 또는 배수와 관련된 다양한 이유로 발생할 수 있습니다. 일부 응용 분야에서는 파이프라인 또는 연결된 탱크의 제품에 공기 교반이 필요할 수도 있습니다. 체크 밸브는 이를 수행할 수 있습니다.
위생 체크 밸브를 설치할 때 유의해야 할 사항
– 볼 체크 밸브 –
수직 설정에서 제품은 중력이 볼을 시트 안팎으로 밀어낼 수 있도록 아래에서 위로 흘러야 합니다.수평 설정에서 밸브의 곡선 부분은 파이프에 대해 똑바로 세워져야 하고 90도가 되어야 합니다. 이렇게 하면 밸브가 자유롭게 배수되고 볼이 제대로 앉습니다.
– 디스크 체크 밸브 –
디스크 체크 밸브는 수직 설정에서 자유 배수되지 않습니다. 따라서 자유 배수되려면 수평 위치에 있어야 합니다.
인증서
Donjoy는 GMP, EHEDG 표준에 따라 3A, CE, FDA 등으로 인증된 제품을 제조합니다. 생산은 ISO9001-2008 관리 시스템을 엄격하게 시행합니다.
