| 제품 이름: | 밸브 포지셔너 | 힘: | DC.24V |
|---|---|---|---|
| 공기 압력: | 5.0-7.0Bar | 커넥터: | Ｇ 1/8 " |
| 보호레벨: | IP67 | 특징: | 지능적인 |
| 운영: | 공압 | 기능: | 위치설정 |
| 강조하다: | 디지털 밸브 위치조절기,복동식 포지셔너 |
||

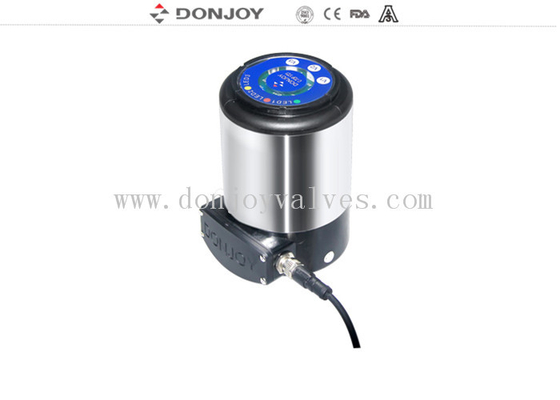

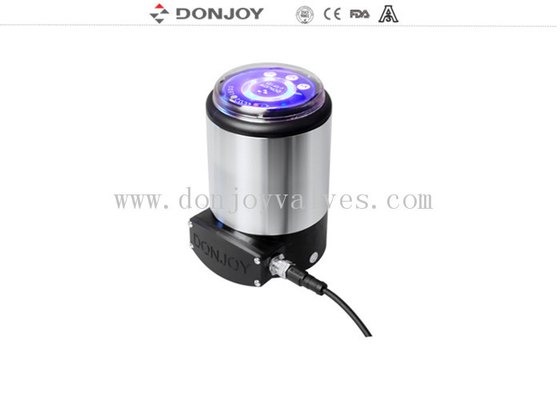

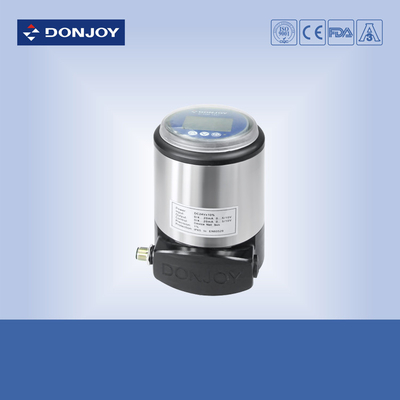

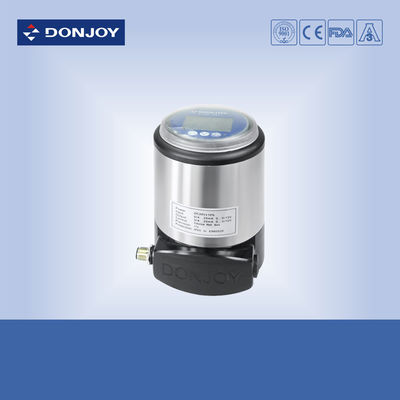

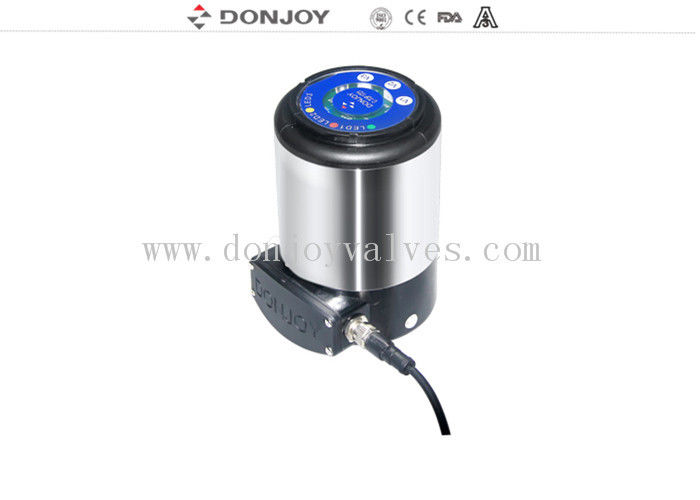

5.0-7.0 Bar 지능형 밸브 포지셔너 Device Net BUS 제어 CE / ISO / FDA
사양
| 제품명 | 지능형 밸브 포지셔너 |
| 전원 | DC 24V |
| 공압 | 5.0-7.0 bar |
| 커넥터 | G1/8" |
| 보호 등급 | IP67 |
| 표준 기능 | 0/4 - 20mA to 0 - 5/10V 신호 입력 |
| 선택 기능 | 0/4 - 20mA 위치 피드백 출력 |
| 선택 기능 | Device Net BUS 제어 |
| 인증서 | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
| 배송 정보 | 일반적으로 T/T 계약금 수령 후 20일 이내 |
응용 분야
컨트롤러(IL - TOP)는 주로 모든 종류의 유체 공정 제어 및 유량 제어 시스템에 사용됩니다.

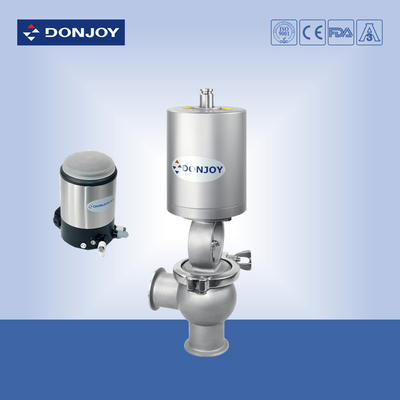

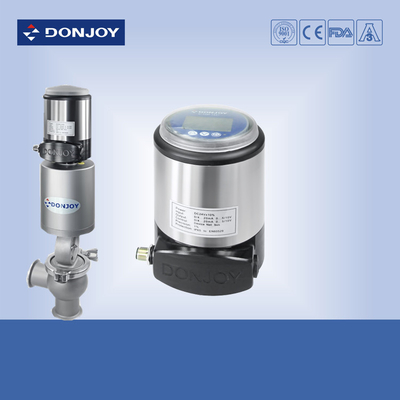

IL - TOP은 공압 앵글 시트 밸브, 다이어프램 밸브, 버터플라이 밸브, 글로브 밸브 및 볼 밸브 등과 같이 선형 운동을 하는 모든 종류의 액추에이터에 설치할 수 있습니다. 이는 유량을 조절하기 위한 밸브입니다.
IL - TOP은 고순도 상황에 적합한 액추에이터에 쉽게 설치할 수 있습니다.
특징
0/4 - 20mA to 0 - 5/10V 신호 입력 (표준)
0/4 - 20mA 위치 피드백 출력 (선택 사항)
Device Net BUS 제어 (선택 사항)
선형 운동 / 회전 운동 액추에이터 (선택 사항)
전원: DC 24V
공압: 5.0-7.0 bar
커넥터: G1/8"
보호 등급: IP67
기술적 특징
이 제어는 포지셔너 또는 공정 제어기로 사용할 수 있습니다.
포지셔너로서 설정점에 따라 밸브 위치를 설정할 수 있습니다.
공정 제어기로서 MPU는 밸브의 설정 위치 값과 밸브의 실제 위치를 비교하여 제어 신호를 수신하며, PIC 제어 알고리즘을 통해 공정 제어기는 밸브를 정확한 목표 위치로 구동합니다.
컨트롤러는 MPU, 제어 신호에 의한 감지 장치, 위치 감지기, LCD 디스플레이, 키보드 및 압전 밸브 등으로 구성됩니다.
설치
컨트롤러와 액추에이터를 설치하는 것은 매우 간단하며, LCD의 표시 위치를 조정할 수 있습니다.
시계 반대 방향으로 투명 커버를 제거한 다음:
키보드를 조작하려면 M5 렌치를 사용하여 베이스와 2개의 나사를 풉니다.
원하는 표시 방향으로 쉽게 회전하여 조정하고 렌치로 2개의 나사를 다시 조입니다.
단자함을 풀고 4개의 나사를 제거하고 상자를 연 다음, 연결 다이어그램에 따라 조작합니다. (비전문가는 조작을 금지합니다.)
컨트롤러와 액추에이터를 결합하려면 커넥터가 필요합니다.
주문 정보
| 모델 | 기능 | 위치 피드백 | 설명 |
| IL-TOP-001-M | 포지셔너 + 공정 제어 | 4 - 20mA / 0 - 5 / 10V | 단동 |
| IL-TOP-002-M | 포지셔너 + 공정 제어 | 4 - 20mA / 0 - 5 / 10V | 복동 |
| IL-TOP-001 | 포지셔너 + 공정 제어 | NO | 단동 |
| IL-TOP-002 | 포지셔너 + 공정 제어 | NO | 복동 |
| IL-TOP-001-BUS | 포지셔너 + 공정 제어 + BUS | 단동 + BUS | |
| IL-TOP-002-BUS | 포지셔너 + 공정 제어 + BUS | 복동 + BUS |
