제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | 도앤조이 | 크기: | 1일부터 4일까지, DN10-DN100 |
|---|---|---|---|
| 스타나다르: | DIN,3A, SM, ISO | 연결: | 용접된, 조여진, 스레드, |
| 최대 압력: | 10개 바 | 최대 온도: | 120C(EPDM) |
| 밀봉하다: | 바이톤, EPDM | 원본: | 중국 |
| 강조하다: | 수압 인라인 체크 밸브,수압 실린더 체크 밸브 |
||

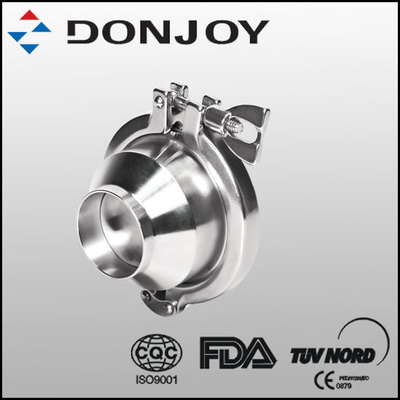

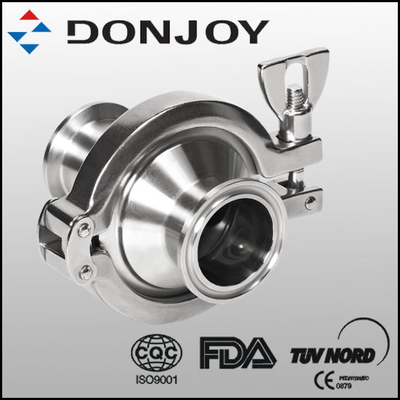

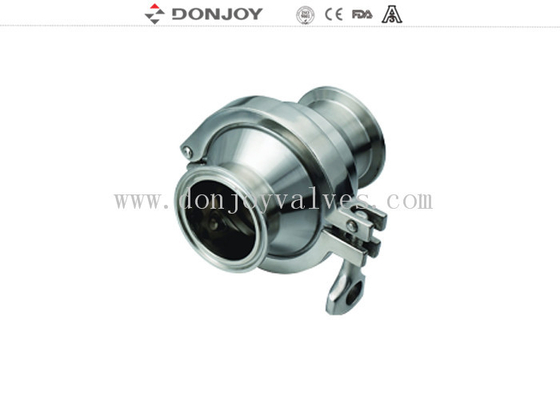

파이프 해머링 방지를 위한 SS304 고성능 유압 체크 밸브
빠른 세부 정보:
유압 체크 밸브
유형: 클램프, 나사산, 용접
크기: 고객 요청
사양
| 제품 이름: | SS304 클램프 체크 밸브, 나사산 타입의 비보유 밸브, 파이프 해머링 방지 |
| 밸브 바디 재질: | SS304 또는 SS316L |
| 씰 재질: | EPDM |
| 최대 작동 압력: | 10Bar |
| 개방 압력: | 0.1-0.3bar |
| 최대 작동 온도: | 120도 C |
| 사용 가능한 크기: | 1"-4", DN10-DN100 |
| 사용 가능한 연결: | 나사산, 용접, 클램프 |
| 사용 가능한 표준: | DIN, SMS, 3A |
| 인증서: | FDA, CE |
기술 정보
• 위생 체크 밸브는 1/2″에서 4″까지 다양한 크기로 제공됩니다.
• 엔드 연결은 버트 용접, 위생 삼중 클램프, 나사산 또는 요청 시 기타 방식으로 제공될 수 있습니다.
• 사용 가능한 최대 작동 압력은 10 bar (145psi)입니다.
• 밸브는 다음과 같은 균열 압력으로 제공됩니다:
DN25의 경우 4.35psi (0.3bar)
DN32-40의 경우 2.9psi (0.2bar)
DN50-100의 경우 1.45psi (0.1bar)
• 밸브가 작동하는 온도는 재질에 따라 다음과 같습니다:
EPDM 14°F ~ 248°F (-10℃ ~ 120℃)
실리콘 -22°F ~ 356°F (-30℃ ~ 180℃)
VITON (FPM) 23°F ~ 356°F (-5℃ ~ 220℃)
테플론 (PTFE) -4°F ~ +482°F (-20℃ ~ 250℃)
• 표면 마감은 기본적으로 Ra 32μin (0.8μm) 또는 요청 시 더 나은 마감으로 제공될 수 있습니다.
응용 분야:
1. 체크 밸브는 유체가 역류하는 것을 방지하고 한 방향으로만 흐르도록 하는 밸브입니다.
2. 파이프 해머링을 방지하기 위해 역류를 방지하는 데 사용할 수 있습니다.
3. 식품 가공, 음료, 와인, 오일, 화장품, 제약 및 화학 산업에서 사용됩니다.
위생 체크 밸브 설치 시 유의 사항
위생 체크 밸브는 수평 또는 수직으로 설치할 수 있습니다. 그러나 볼 및 디스크 체크 밸브의 경우 다음 사양을 따라야 합니다:
– 볼 체크 밸브 –
수직 설정에서 제품은 중력이 볼을 시트 안팎으로 밀어낼 수 있도록 아래에서 위로 흘러야 합니다.
수평 설정에서 밸브의 곡선 부분은 파이프에 대해 수직으로 90도가 되어야 합니다. 이렇게 하면 밸브가 자유 배수되고 볼이 제대로 앉습니다.
– 디스크 체크 밸브 –
디스크 체크 밸브는 수직 설정에서 자유 배수되지 않습니다. 따라서 자유 배수되려면 수평 위치에 있어야 합니다.
도면
인증서
Donjoy는 GMP, EHEDG 표준에 따라 3A, CE, FDA 등으로 인증된 제품을 제조합니다. 생산은 ISO9001-2008 관리 시스템을 엄격하게 시행합니다.
태그: 일방향 밸브, 스프링 체크 밸브, 비보유 밸브
