제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | 도앤조이 | 크기: | 3인치 |
|---|---|---|---|
| 스타나다르: | DIN,3A, SM, ISO | 연결: | 가닥 |
| 최대 압력: | 10개 바 | 작업 온도: | -10°C ~ +120°C (EPDM) |
| 가스킷: | FPM | 케이스/샤프트: | AISI 316L / AISI304 |
| 강조하다: | 수압 실린더 체크 밸브,정압 체크 밸브 |
||

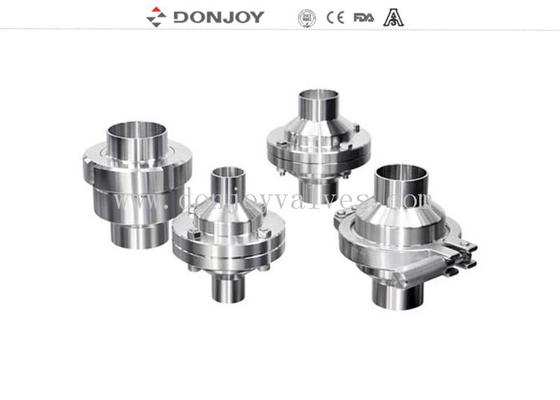

프로 3 인치 수압 체크 밸브 FPM 가스켓으로 역류를 방지
수압 차단 밸브 선택
1연결: 용접, 스레드
2NBR, FPM, PTEF 모두 FDA177에 따라2600
3표준: DIN,SMS, RJT, IDF, ISO, 3A
사양
| 제품 이름: | 3",SS316L 위생 체크 밸브, 스레드 체크 밸브 역류를 방지 |
| 밸브 바디 재료: | SS304 또는 SS316L |
| 밀봉 재료: | EPDM |
| 최대 작동 압력: | 10Bar |
| 열기 압력: | 0.1-0.3bar |
| 최대 작동 온도: | 120°C |
| 사용 가능한 크기: | 1/2"-4" DN10-D100 |
| 사용 가능한 연결: | 스레드, 웰드 |
| 사용 가능한 표준: | DIN,SMS, 3A |
| 인증서: | FDA,CE |
응용 프로그램:
1체크 밸브는 액체가 다시 흐르는 것을 방지하고 한 방향으로만 흐르는 것을 보장하는 밸브입니다.
2. 그것은 배류를 방지하기 위해 사용할 수 있습니다
3식품, 음료, 와인, 석유, 화장품, 제약 및 화학 산업에서 사용됩니다.

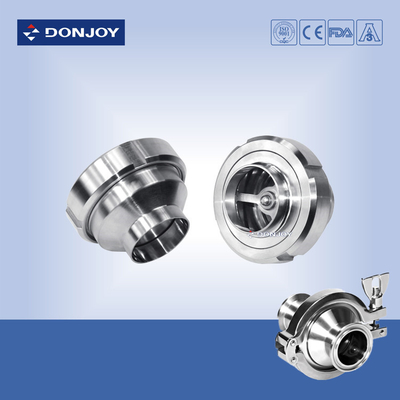

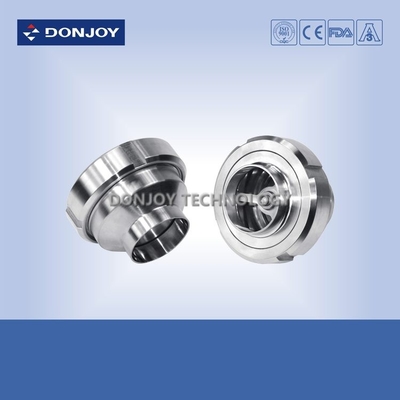

그림
운영 원칙
플루이드 압력이 스프링 압력을 초과하면 밸브가 열립니다. 두 압력이 평정되면 밸브가 닫습니다. 더 강한 반압은 또한 밸브를 닫습니다.
위생 밸브 는 두 개의 포트 밸브 이며, 몸 에 두 개의 별도의 열이 있다. 액체는 한 개로 들어오고 다른 개로 빠져나간다.이 밸브 는 액체 가 한 방향 으로만 흐르는 것 을 필요로 하는 애플리케이션 에 도움 이 된다.
위생 밸브는 수평과 수직으로 두 가지 형태로 제공됩니다.
수평 밸브는 자기 배수 밸브가 필요한 수평 선에 적합합니다.
수직 밸브는 수직 또는 수평 설비에서 사용할 수 있습니다. 수평 응용 프로그램에서,수직 밸브는 자동 배수 밸브가 펌프 프라임과 온도 연속성을 유지할 수 없을 때 도움이 됩니다.
수평 스프링 체크 밸브의 경우, 제품 흐름은 밸브에 있는 디스크를 좌석에서 밀어냅니다.전기 닦은 스프링은 원래 위치로 디스크를 반환하고 닫아 유지하기 위해 좌석에 그것을 잡을 것입니다역류 압력 또한 닫힌 위치에 디스크를 강요합니다.
체크 밸브는 프로세스 파이프 라인을 대피해야 하는 시나리오에 도움이 됩니다. 이것은 여러 가지 이유로 발생할 수 있습니다. 특히 제품 회수나 배수와 관련된 경우입니다.일부 응용 프로그램은 또한 파이프 라인이나 탱크에 있는 제품에 대한 공기 조화를 요구할 수 있습니다.체크 밸브는 이 작업을 수행할 수 있습니다.
위생 검사 밸브 를 설치 할 때 명심 해야 할 점
발 체크 밸브
수직 설정에서, 제품은 아래에서 위로 흐르도록 해야 중력이 공을 좌석 안으로 밀어 넣고 밖으로 밀어낼 수 있습니다.수평 상태 에서, 밸브 의 구부러진 부분 은 직립 에 위치 하고 파이프 에 90도 로 기울여야 한다. 이렇게 하면 밸브 가 자유로이 배수 되고 공 이 적절 히 앉을 수 있다.
디스크 체크 밸브
디스크 체크 밸브는 수직 설정에서 자유롭게 배수되지 않습니다. 따라서, 그들이 자유롭게 배수하기 위해, 그들은 수평 위치에 있어야합니다.
인증서
Donjoy는 GMP, EHEDG 표준에 따라 3A, CE, FDA 등에 의해 인증 된 제품을 제조합니다. 생산은 ISO9001-2008 관리 시스템을 엄격히 시행합니다.
