제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 304 / 316L | 크기: | DN10 - DN300, 1/2 - 12 |
|---|---|---|---|
| 운영: | 플라스틱 멀티 위치 핸들 | 접속 방식: | 고정됩니다 |
| 구조: | 멀티 위치 핸들 및 나비 밸브 | 매체의 온도: | 미둠 |
| 강조하다: | 스테인리스 나비 밸브,공기성 나비 밸브 |
||

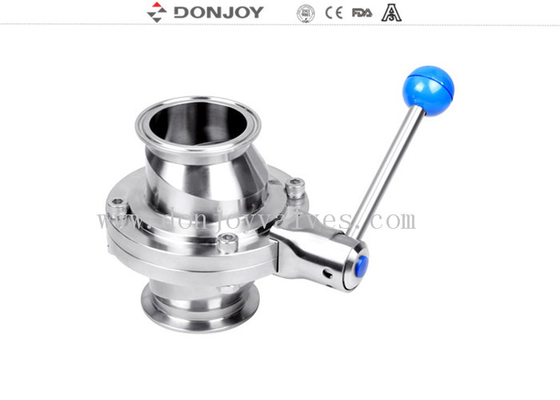

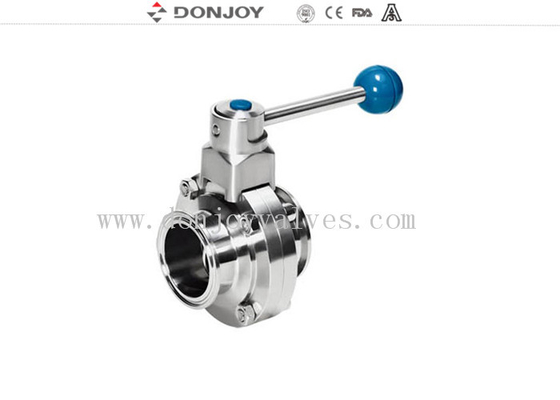

스테인레스 스틸 클램프 끝 작동 나비 밸브
제품 이름
위생 용접성 나비 밸브
건강용 스테인레스 스틸 3개 플랜지 나비 밸브
위생용 스테인레스 스틸 스레드 나비 밸브,
건강용 스테인레스 스틸 클램프 나비 밸브
스테인리스 스틸 수동 건강용 나비 밸브 (3A, DIN, SMS, ISO, RJT, DS, BS)
기술 사양
최대 압력: 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
최소 압력:00.2Bar
작업 온도: -10°C ~ +120도 (EPDM)
사양
|
제품 이름: |
스테인리스 스틸 나비 밸브 클램프 끝 SS316L/304 높은 튀김 손 밸브 |
|
밸브 바디 재료: |
SS304/316L |
|
밀봉 재료: |
EPDM (표준) FPM/SILICON/NBR, FDA177.2600 |
|
최대 작업 압력: |
5Bar |
|
최대 작동 온도: |
120°C |
|
사용 가능한 크기: |
DN10-DN300, 1/2"-12" |
|
사용 가능한 연결: |
클램프/접속기/트렌드/특별 연결 |
|
사용 가능한 표준: |
3A/DIN/SMS/RJT/ISO/IDF |
|
작동: |
수동, 공기, 전기 |
|
손잡이 적용: |
두 개의 위치 손잡이, 세 개의 위치 손잡이, 네 개의 위치 당기 손잡이, 다중 위치 플라스틱 손잡이 및 다중 위치스테인리스 스틸 손잡이 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA177.2600, ISO |
|
적용 범위: |
유제품, 식품, 음료, 약국, 화장품 등 |
|
플라스틱 멀티 포지션 핸들 모델: |
NO.VSB04 / NO.VSB06 / NO.VSB08 |
|
손잡이의 설치: |
밸브의 한쪽 |
제품 설명:
밸브 재료: AISI304, AISI316L
밸브 표준: DIN/SMS/3A/ISO/IDF
파이프 라인의 흐름 지배: DN25-150&1"-6", 스테인레스 스틸 파이프 라인 시스템에 적용
작동 원리: 운전 기구로 원격 조작 또는 손잡이로 수동 작동
세 가지 드라이브 형태: 일반적으로 닫혀, 일반적으로 열리고 두 개의 공기 유출로 분리하여 열고 닫습니다.
중간: 맥주, 유제품, 음료, 약국.
디자인 과 특징
콤팩트 하고 견고한 디자인
사용 가능한 크기 DN25-DN300 ((1/2"-12")
멀티 포지션 핸들은 DN100/4까지 적합합니다.
당기는 손은 DN25-DN300 ((1/2"-12") PED97/23EC FDA까지 적합합니다.177.2600
밸브 몸은 연결의 모든 종류의 변경될 수 있습니다
운영
1- 손잡이를 당기세요
2센서로 손잡이를 당기세요
3- 정밀 조정 손잡이
4- 멀티 포지션 핸들
5. 다중 위치 핸들 (09형 블루 플라스틱)
6.다중 위치 손잡이 (11형 스테인리스 스틸)
7.다중 위치 손잡이 ((13형 스테인리스 스틸 잠금 손잡이)
8전기
9알루미늄 액추에이터
10.SS Pneumatic + C-top + 포지셔너...
작동 토크 (N.M.)
|
DN25/1 |
DN40/1.5 |
DN50/2 |
2.5 |
DN65 |
3 |
DN80 |
DN100/4 |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
기술 데이터
|
크기 |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
00.5-1.5 ̊ |
126 |
20.2 |
8 |
|
|
DN50 |
2 |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3 |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5~6 |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8~12 |
284 |
30.2 |
14 |
