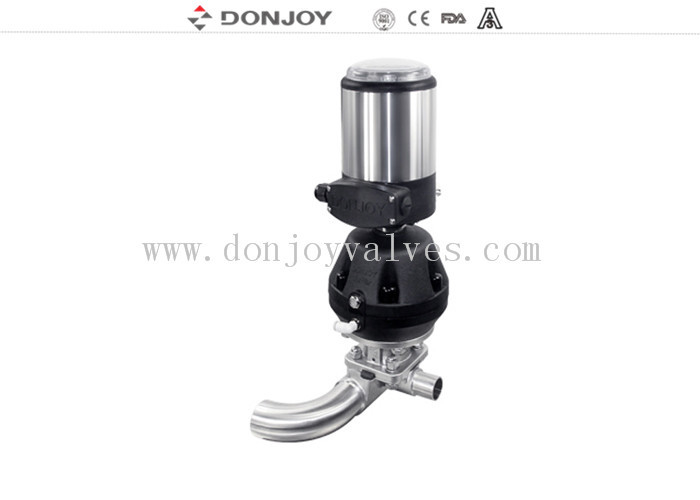

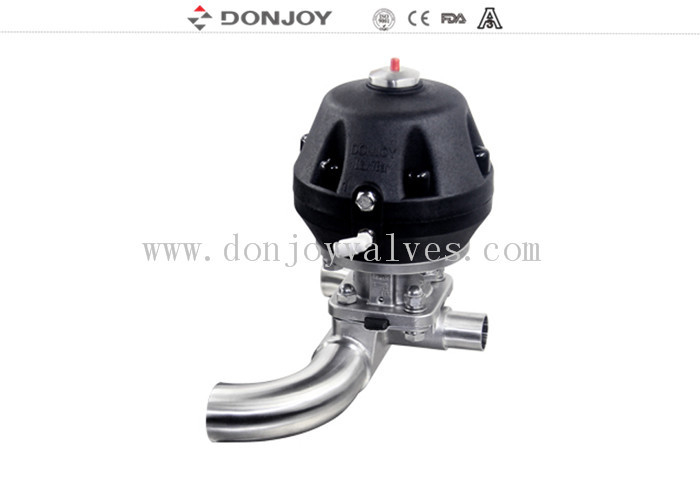

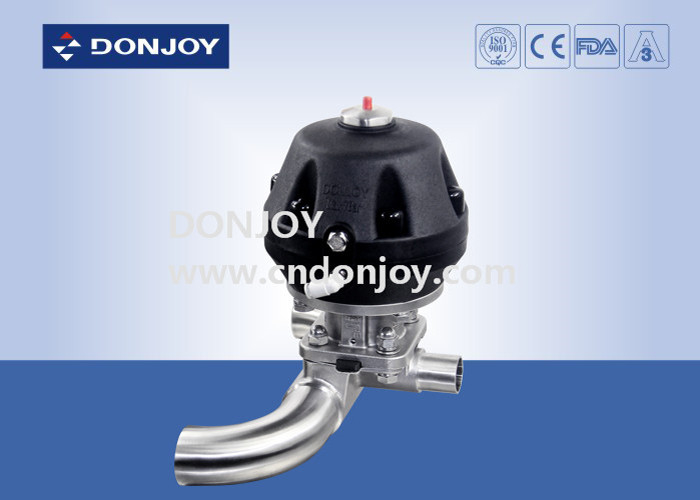

ASME BPE에 따라 플라스틱 Pneumatic U형 3면 디아프라그마 밸브

ASME BPE 규격의 플라스틱 공압 U형 3방향 다이어프램 밸브

사양


설명
다양한 다이어프램 밸브 구성

공압 작동
1. 포지셔너/프로세스 컨트롤러(IL-TOP)가 있는 다이어프램 밸브
2. 제어 장치(C-Top)  Mimi C top 가 있는 다이어프램 밸브
3. 밸브 위치 조절기
4. 위치 센서 모듈
5. 스테인리스 스틸 액추에이터
6. 플라스틱 액추에이터

전기 작동
7. 전기 다이어프램 밸브

수동 작동
8. 플라스틱 핸들`
9. 스테인리스 스틸 핸들

밸브 바디 재질
10. 바디: 주조/단조

응용 분야:
수동 또는 공압으로 작동되는 다이어프램 밸브는 제약 산업의 위생 및 무균 공정에 사용하도록 특별히 설계되었습니다.
이 밸브는 유량 제어 및 개폐 제어에 탁월합니다.
다이어프램 밸브는 다른 밸브에 비해 유량 측면에서 더 우수합니다. 청소가 더 쉽고 입자가 있는 물질을 처리하는 데 더 좋습니다. 유량 제어 적용 시 에어 포켓 현상이 드뭅니다.

밸브 바디:
단조 바디스테인리스 스틸 잉곳 한 조각을 통해 단조 공정에서 고온 단조를 제공하여 압출 블랭크 모양을 변경하고, 단조 후 바디 밀도가 높아지고 구조가 더 균일하며 샌드 홀 및 기타 불순물이 없습니다. 그런 다음 가공 센터를 통해 고정밀 가공을 수행합니다.

주조 바디금형 파라핀 왁스 모델로 만들어지며, 파라핀 왁스 모델은 세라믹에 침투하여 전체 바디 왁스 몰드 표면에 강한 세라믹 층을 형성합니다. 왁스 몰드를 녹인 다음 스테인리스 스틸 용융물에 넣고 냉각 후 세라믹 외관을 두드려 제거하면 블랭크 바디가 만들어집니다. 주조 크기는 매우 정확하고 외관은 매끄럽고 깨끗하며 깔끔합니다.

작동 원리

1. 다이어프램은 바디 씰과 시트 씰을 제공합니다. 외부 환경으로의 경로는 없으므로 무균 공정에 적합합니다.

2. 밸브가 닫히면 다이어프램을 지지하는 압력 패드가 바디의 밀봉면에 이동합니다. 압력판이 움직이면 다이어프램이 구부러져 바디 중앙의 시트 영역으로 밀려 내려와 바디를 통한 유로를 닫습니다.

3. 바디와 압력판의 상호 관계는 다이어프램의 과도한 압축을 방지합니다.

4. 밸브는 수동 작동 및 공압 작동 솔레노이드 밸브 상단 제어가 가능합니다.

다이어프램 밸브 인증서

1. 모든 합성 수지 및 첨가제는 FDA 인증을 준수합니다.

2. 재료 화학 조성, 물리적 특성 및 제조 공정이 문서화되었습니다.

3. 3-a 일관성 인증

4. CE-PED/97/23/EC

5. EN 10204-3.1

밸브의 다이어프램

1. EPDM+PTFE(접착)다이어프램 태블릿은 높은 내화학성, 높은 안정성, 우수한 유연성, 긴 수명, 높은 밀봉성, 코드 변성 없음, 온도 변동의 영향을 받지 않는 우수한 성능을 가지고 있으며, 열 사이클, 냉 사이클 또는 증기 소독 시스템입니다.

사양: 1-3", DN20-DN80

온도: -20 ~ 120도

2. EPDM+PTFE(분리) 다이어프램 허용 오차를 줄이고 다이어프램의 수명을 연장할 수 있습니다.

사양: 1-4", DN20-DN100

온도: -20 ~ 150도

3 단일 씰(EPDM/SILICONE/FPM), 고무 다이어프램은 가황 섬유층을 내장하여 기계적 특성을 향상시킨 다음 압력 및 온도에서 다이어프램은 높은 밀봉 안정성을 가지며 스테인리스 스틸 볼트에서 섬유 경화가 강화되어 더 나은 고무와 금속 결합을 보장합니다. 따라서 진공 환경에서 사용하기에 적합합니다.

사양: 1-4", DN20-DN100

온도: -10 ~ 120도

4. 미니형 다이어프램 가스켓(EPDM, SILICONE,FPM, EPDM+PTFE)

사양: 1/4"-3/4", DN6-DN15

온도: -20 ~ 150도

표면 처리:

1. 기계 연마의 경우: 내부 Ra＜0.5μm, 외부: 1-4" 샌드 블라스팅, 1" 미만은 거울 연마

더 많은 정보가 필요하시면 직접 문의하십시오.
