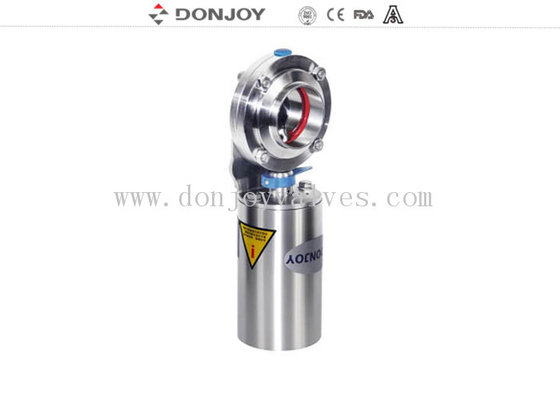

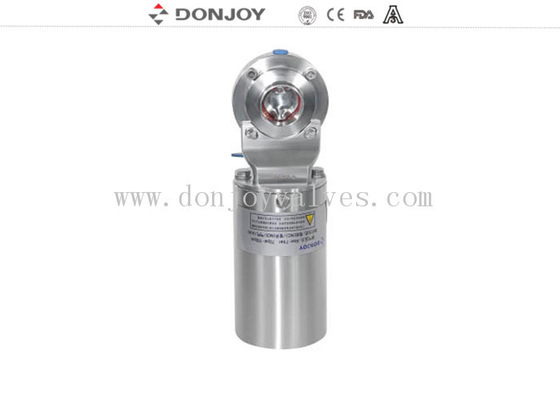

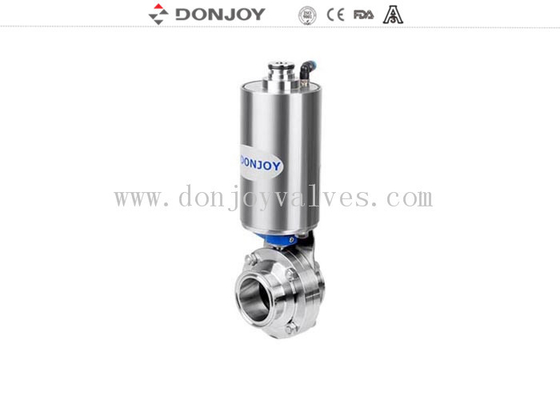

고정 단부 실리콘 밀봉 12로 " 공기조작 위생적 나비형 밸브

고정 단부 실리콘 밀봉 12로 " 공기조작 위생적 나비형 밸브

기술적인 매개 변수
강철 소재	제품은 강철 부품을 축였습니다	AISI 304 또는 316L (1.4306 / 1.4404)	재료를 갖춥니다 검사 보고서
	다른 강철 부품	AISI 304
실링 소재	표준	EPDM	모든 실링 소재는 따릅니다 FDA 21CFR177.2600으로
	선택	VMQ / 바이톤 (FPM)
압력	동작 압력	≤145psi (10bar)
	공기에의 공급 압력 작동기	70 ~ 116psi (5 ~ 8 바)
온도	작동 온도	EPDM : 14 ~ 248' Ｆ (-10 ~ 120' Ｃ) VMQ (실리콘) : -58 ~ 356' Ｆ (-50 ~ +180' Ｃ) 바이톤 (FPM) : -22 ~ 428' Ｆ (-30 ~ +220' Ｃ)
	멸균온도	150' Ｃ (302' Ｆ)이 한계에 이릅니다. 20 분
표면 처리	표면 처리 안에서	Ra 16 ~ 32 uin (0.4 ~ 0.8 um)
	외면 처리	Ra 32 ~ 64 uin (0.8 ~ 1.6 um)
연결	단 접속 : 단접되, 위생적 클램프, 나선부인 끼워넣기형, 플랜지되, 아이 라인 또는 요청하는 대로 다른 사람.
작동기	정상폐접속 (NC) - 마감되기 위해 열리고 상승하기 위한 공기 ; 비접점 (부정) - 열리기 위해 마감되고 상승하기 위한 공기 ; 공대공의 (AA) - 열리기 위한 공기, 마감되기 위한 공기

자료

공압식 발동자
	사이즈	밸브 크기를 권고하세요
		나비형 밸브	볼 밸브
	70	DN10-DN50,0.5 -2	DN10-DN25,0.5 -1
	85	DN10-DN100,1 -4	DN10-DN40,0.5 -1.5
	114	DN100-DN125,4 -5	DN50-DN65,2 -2.5
	133	DN150-DN200,6 -8	DN80-DN100,3 -4
	168	DN200-DN300,8 -12	DN100,4 "



애플리케이션 :
인 단접 말이 넓게 격리와 제어를 위한 공정 배관 시스템에 사용한 단접 /와 압축 공기식 위생적 나비형 밸브. AV-1PW 나비형 밸브는 자동적으로 작동합니다.

상술 :
이용 가능한 사이즈 : 1/2 내지 12 (1/2, 3/4, 1, 1 1/2, 2, 2 1/2, 3, 4, 5, 6, 8, 10, 12 ") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
재료 : 밸브 본체와 디스크 소재는 316L, 304L과 316 물질이 요청하는 대로 이용 가능한 AISI 304 또는 AISI일 수 있습니다.
맥스. 압력으로 일하는 것 : DN25/1 -DN100/4를 위한 145psi (10bar) ; DN125/5 -DN150/6을 위한 116psi (8bar) ; DN200/8 -DN300/12를 위한 73psi (5bar).
작동 : SS304 수직 작동기, 종을 발표하기 위한) 부정 (정상적으로 열린) / AA (에어가 선택한 (정상닫힘) / NC.
공기 공급압 : 70-116psi (5-8bar)
온도 범위 : EPDM 자리, VMQ (실리콘) 자리와 -58 ~ 356' Ｆ (-50 ~ +180' Ｃ)과 14 ~ 248' Ｆ (-10 ~ 120' Ｃ).
단 접속 : 단접된 버트 용접된 /.
표면 처리 : Ra 16 ~ 32 uin (0.4 ~ 0.8 um), Ra 32 uin은 채무 불이행입니다.

선택 :
밸브 본체와 디스크 소재는 316L, 304L과 316 물질이 요청하는 대로 이용 가능한 AISI 304 또는 AISI일 수 있습니다.자리와 가스킷은 EPDM, VMQ (실리콘) 또는 바이톤 (FPM), FDA 21CFR177.2600에 따른 모두일 수 있습니다.단 접속은 버트 용접될 수 있습니다, 실이 꿰인 위생적 3 클램프가 플랜지처리되었습니다, 아이 라인 또는 다른 사람 촉탁.
핸들 : 4 위치 핸들 풀링 ; 플라스틱 커버로 또는 순수한 스테인레스 강에서 다위치 핸들.

자동 조작에 도달하기 위한 작동기 :
공기 스테인레스 강 작동기 (수직형)과 공기 알루미늄 작동기 (수평식)과 전기적 발동기.
NC는 작동했습니다 : 정상폐접속 (마무리된 불량)---공기가 마감되기 위해 열리고 상승합니다
부정은 작동했습니다 : 비접점은 (열려서 실패합니다)---공기가 마감되고 열리기 위해 상승합니다
AA는 작동했습니다 : 복동 유압---열리기 위한 항공, 밸브 지능적 제어를 마무리하기 위한 항공 : 위치 센서, C-상부 제어기, C-상부 제어기 (AS-I)
표준 : DIN과 3A, SM, ISO / IDF, BS / RJT와 ASME / BPE
