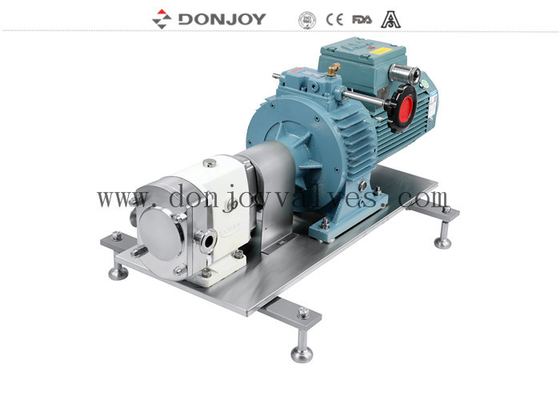

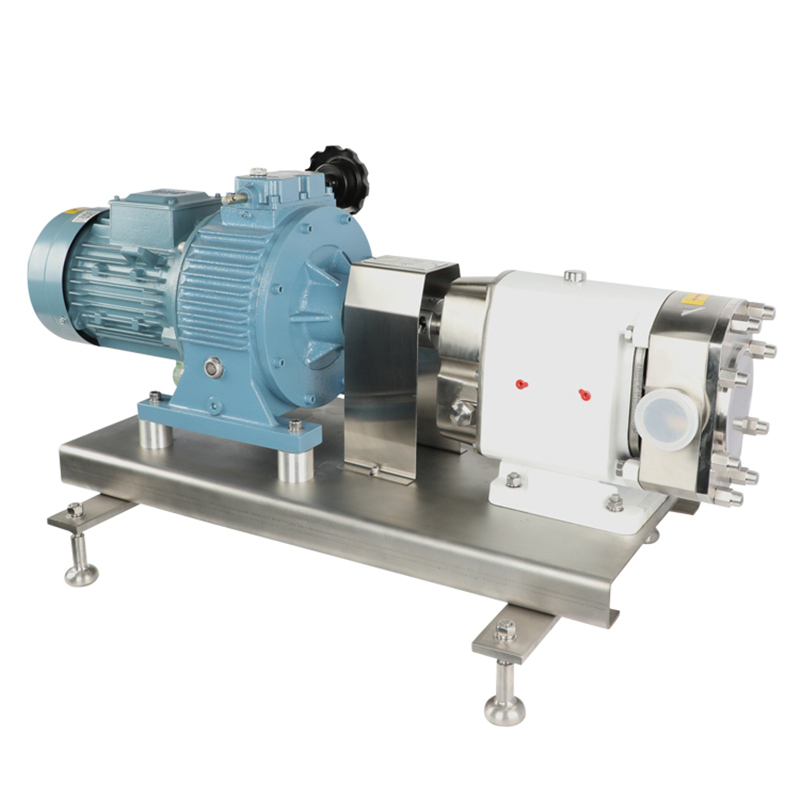

초콜릿 이송을 위한 3개의 리프 로터가 있는 Donjoy 로터리 로브 펌프
기술적 특징
A. 수동 무단변속기
B. 주파수 변환기는 모터 기어 박스를 조정합니다.
C. 고정 속도 출력 전송
명세서
| 상품명: | 꿀용 모터가 있는 기계식 수동 조정 모터가 장착된 TUL-60 로터리 로브 펌프 |
| 재료: | SS304/SS316L/1.4301/1.4404 |
| 씰 재질: | SIC/SIC/EPDM(표준, FDA 승인) |
| 최대.흐름: | 62m3/h / 395GPM |
| 최대 압력: | 12바/174PSI |
| 최대.신부님: | 1450rpm |
| 로터 유형: | 2잎, 3잎, 나비, 신호나비 |
| 설치 | 주파수 변환기와 함께 설치 가능 |
| 주파수 변환기 | 선택 과목 |
| 기계적 밀봉: | SIC/SiC/EPDM(표준) |
| 전압 : | 110V, 220V, 380V |
| 모터: | ABB,SEW, 50hz/60hz |
| 표면 처리: | 내부 광택 처리 및 외부 분사기 |
| 사용 가능한 연결: | 클램프, 나사 맞대기 용접, 플랜지 |
| 사용 가능한 표준: | DIN, SMS, 3A, RJT, ISO/IDF |
| 움직이는: | 전기 |
| 자격증: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
| 적용 범위: |
유제품, 식품, 음료, 약국, 화장품 등 |
설명
옵션
1. 기계적 밀봉 : SIC / SICE / EPDM, TC / TC, EPDM
2. 단일 씰, 이중 기계적 씰
3. 로터: 2개의 휴가 로터, 3개의 휴가 로터, 버터플라이 로터, 싱글 버터플라이 로터
4. 개스킷 : FPM(Viton), NBR, EPDM
5. 전면 커버 r 외부 바이패스 릴리프 밸브
6. 안전밸브 내장
7. 단면 히트 재킷
8. 완전한 열 재킷
9. 수직 TUR 시리즈 또는 수평 TUL 시리즈
10. 다양한 드라이브 및 수정 사항
11. 스테인레스 스틸 베이스플레이트에 조립
12. 연결: 클램프(DIN32676,3A,ISO), 스레드(DIN,SMS,RJT,IDF), 맞대기 용접, 플랜지
13. 모터 유형 B5 모터 주파수 50HZ, 60HZ
14. 전압(v)220-240, 360-400, 420-460, 630-690
DONJOY 펌프 식품 등급 로브 펌프는 견고한 구조, 낮은 유지 보수, 비용 효율적인 용적식 펌프입니다.ASME BPE, EHEDG 표준, US 3-A, FDA 위생 표준을 준수하는 위생 설계, 고점도 유체 고체 및 입자 이송에 사용되는 가장 일반적인 펌프, 식품 가공, 유제품 분야의 위생 응용 분야를 위한 포괄적인 범위의 펌프를 제공합니다. , 음료, 홈 케어, 개인 위생 및 제약 산업…
위생 TU-L/R 로브 펌프 설명
Donjoy 로터리 로브 펌프는 까다로운 응용 분야에 안정적인 성능, 문제 없는 작동 및 뛰어난 에너지 효율성을 제공합니다.Donjoy 로브 펌프에는 다양한 구성이 있으며, TU 시리즈는 표준 구성이고 STU 시리즈는 모두 스테인레스 스틸입니다.높은 위생 기준, 낮은 전단 및 낮은 맥동 작동을 충족하기 위해 오염 방지 펌프가 필요한 작업에 탁월한 선택입니다.이 3-A 승인 펌프는 제자리 세척과 제자리 멸균을 모두 처리하며 엄격한 검증 요구 사항을 지원하기 위해 철저한 문서와 함께 제공될 수 있습니다.
원칙
1. 로브가 회전함에 따라 한 로브가 다른 로브와 멀어짐에 따라 석션 쪽의 공간이 증가하여 유체를 펌프 챔버로 끌어들이는 부분적인 진공이 생성됩니다.
2. 샤프트에 의해 회전함에 따라 각 로브가 연속적으로 채워지고 유체가 전달측으로 이동합니다. 로브 사이, 로브와 펌프 본체 벽 사이의 작은 틈으로 인해 공간이 적절하게 채워집니다.
3. 펌프 하우징은 완전히 채워지고 유체는 로브의 톱니를 통해 빠져나와 공간의 벽에 부딪히게 됩니다.이는 펌프 활동에 기여합니다.
펌프 입구 및 출구 연결
펌프 모델 및 무게
| 피UMP 모델 | 입력축 토크(NM) | 최대 축방향 레이디얼 하중(N) | 내경 연결 크기 [mm] |
권장 최대 이론적 연질 입자 크기 [mm] |
베어 펌프 중량 [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
로브 펌프 곡선
