제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 멀티 패스 용접 공압 다이어프램 밸브 | 재료: | 라운드 스틸 밸브 바디 1.4404/316L |
|---|---|---|---|
| 운영: | 스테인레스 스틸 액추에이터 또는 SS 핸드 휠 | 연결: | 용접, 클램프, 기타 특수 연결 |
| 가스킷: | EPDM + PTFE (표준) | 구조: | M-53A, M-64A |
| 강조하다: | 3방향 대막 밸브,디아프라그마 체크 밸브 |
||

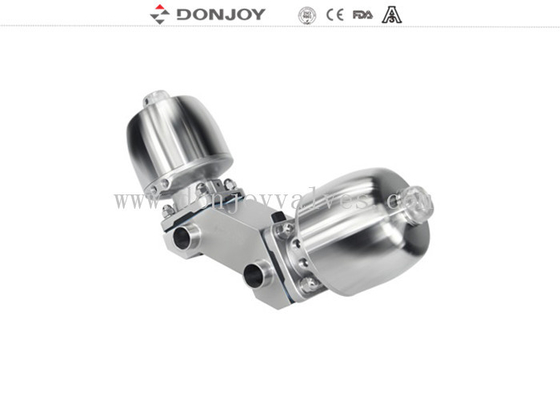

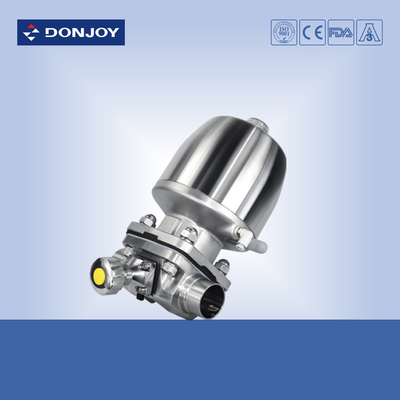

용접 멀티포트 공압 위생 다이어프램 밸브, 스테인리스 스틸 액추에이터
사양
|
제품명: |
SS 316L 용접 멀티패스 공압 다이어프램 밸브 (스테인리스 스틸 액추에이터 포함) |
|
밸브 바디 재질: |
원형 강철 밸브 바디 1.4404/316L |
|
씰 재질: |
단일 실리콘 가스켓/ 접착 PTFE+EPDM/2개 PTFE+EPDM |
|
최대 작동 압력: |
6-10Bar(다이어프램에 따라 다름) |
|
최대 작동 온도: |
-10 ~ 130도 C(다이어프램에 따라 다름) |
|
사용 가능한 크기: |
1/2"-3" DN25-DN50 |
|
사용 가능한 연결: |
클램프/용접/나사/특수 연결 |
|
사용 가능한 표준: |
3A/BPE/DIN/ISO/IDF |
|
작동 방식: |
수동, 공압 |
|
사용 가능한 구조: |
스트레이트, 티, U형, 탱크 바닥 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
설계: |
데드 앵글 최소화 설계 |
|
포장 세부 정보: |
각 밸브에 대한 버블 팩. 외부 포장은 판지 또는 합판 케이스입니다. 또는 고객의 요청에 따라. |
|
배송 세부 정보: |
일반적으로 T/T 계약금 수령 후 20일 이내. |
응용 분야
다이어프램 밸브는 수동 또는 공압식으로 작동하며, 특히
제약 산업의 위생 및 무균 공정에 사용하도록 설계되었습니다.
이 밸브는 유량 제어 및 개폐 제어에 탁월합니다.
다이어프램 밸브는 다른 밸브에 비해 유량 측면에서 더 우수합니다. 청소가 더 쉽고 입자가 있는 물질을 처리하는 데 더 좋습니다. 유량 제어 적용 시 에어 포켓 현상이 드뭅니다.
구조적 특징
새로운 다이어프램 디자인.
유지 보수가 간단하고 안전하며 작동이 용이합니다.
자가 비움 기능.
우수한 KV 값을 가졌습니다.
CIP/SIP 멸균 및 세척.
다이어프램 밸브의 다양한 구성
1. 포지셔너/프로세스 컨트롤러(IL-TOP)가 있는 다이어프램 밸브
2. 제어 장치(C-Top)가 있는 다이어프램 밸브
3. 밸브 위치 조절기
4. 플라스틱 핸들
5. 스테인리스 스틸 핸들
6. 스테인리스 스틸 액추에이터
7. 플라스틱 액추에이터
8. 바디: 주조/단조/원형 강철 밸브 바디
도면
자세한 내용은 아래 크기 양식을 확인하십시오.
