원래 장소:
중국
브랜드 이름:
DONJOY
인증:
CE,3A,FDA
연락주세요

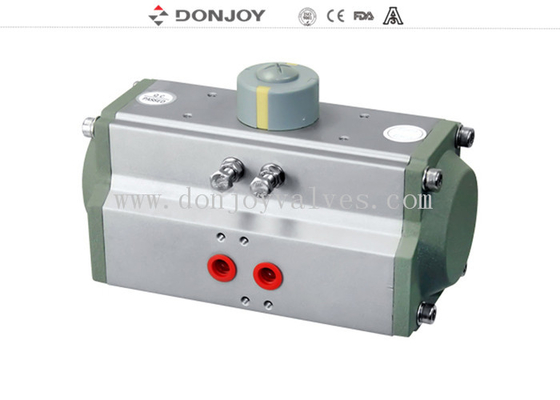

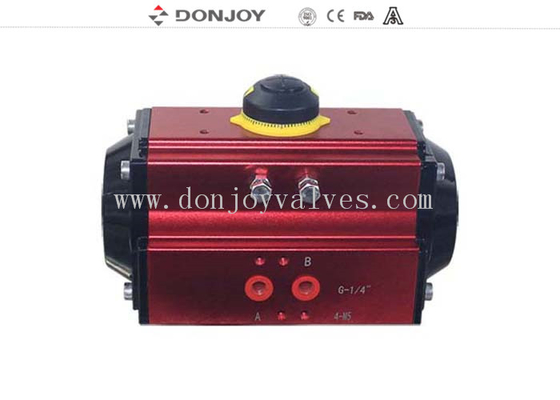

DC24V 수평한 알루미늄 압축 공기를 넣은 액추에이터 공기 실린더 단동 액추에이터
사양
최대 기압: 8Bar,
혼합 기압: 2.5Bar
작동 온도: -15도 ~ + 150도
공기 공급 : 건조 또는 여과 후 청정 공기, 비부식성 가스
단동 또는 복동
단동: 공기 스프링
복동: 공기 공기
에어 실린더 공압 액추에이터
수평 공압 액추에이터
재료
알류미늄
응용 프로그램: 밸브 개폐를 제어하기 위해 다른 밸브에 사용
액션: 더블 액션 및 싱글 액션
크기: DJ052/ DJ063/DJ075/ DJ083/DJ092/DJ0105/ DJ125
액츄에이터를 선택하는 다른 토크의 다른 밸브
구조

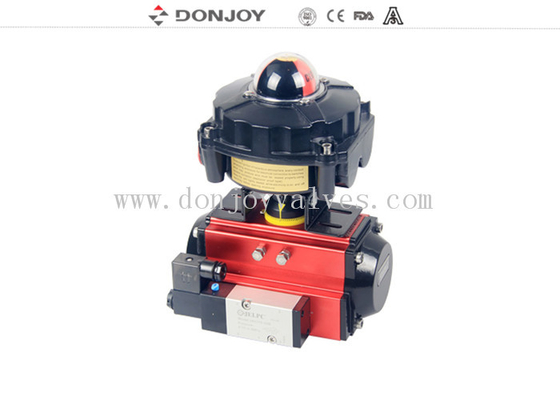

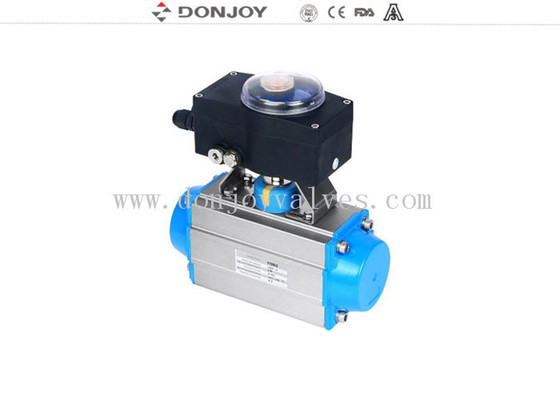

전기 제어 장치와 함께.
복동 공압 액추에이터 토크 테이블 | |||||
크기 | 토크(NM) | 권장 밸브 크기 | |||
나비 형 밸브 | 볼 밸브 | 3방향 볼 밸브 | 산업용 밸브 | ||
DJ052 | 21 |
DN10-DN50, 0.5"-2" |
DN10-DN32, 0.5"-1.25" |
N/M |
N/M |
DJ063 | 37 |
DN65-DN80, 2.5"-3.5" |
DN40-DN50, 1.5"-2" |
DN25-DN32, 1"-1.25" |
DN25,1" |
DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5"-2" |
DN32-DN40, 1.25"-1.5" |
DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
DJ092 | 114 | DN200,8" | DN80 | 삼" | DN65,2.5" |
DJ105 | 170 |
DN250-DN300, 10"-12" |
DN100,4" | DN80 | DN80,3" |
DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
단동 공압 액추에이터 토크 테이블 | |||||
크기 | 토크(NM) | 권장 밸브 크기 | |||
나비 형 밸브 | 볼 밸브 | 3방향 볼 밸브 | 산업용 밸브 | ||
DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5"-1.25" |
DN10-DN15, 0.5"-0.75" |
N/M |
DN10-DN15, 0.5"-0.75" |
DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5"-2" |
DN25,1"
|
DN25,1" |
DN25,1" |
DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
DJ083-S | 46.5-31.6 |
DN80,3.5" |
DN401.5" | DN40,1.5" | DN40,1.5" |
DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
제품 데이터
제품 전시
