| 재료: | 304 / 316L | 항구: | DN25 -DN100, 1 " - 4" |
|---|---|---|---|
| 운영: | 사용 설명서 | 접속 방식: | 용접 종료 |
| 구조: | 혼합 버터 플라이 밸브 | 매체의 온도: | -10 ~ 130 ℃ |
| 강조하다: | 위생용 혼합 방지 나비 밸브,DN25 믹스 پروف 나비 밸브,10bar 나비 밸브 |
||

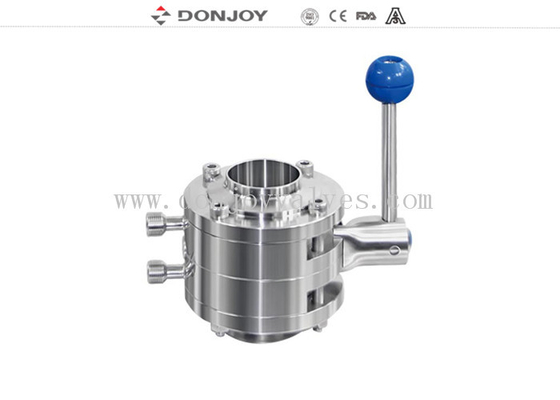

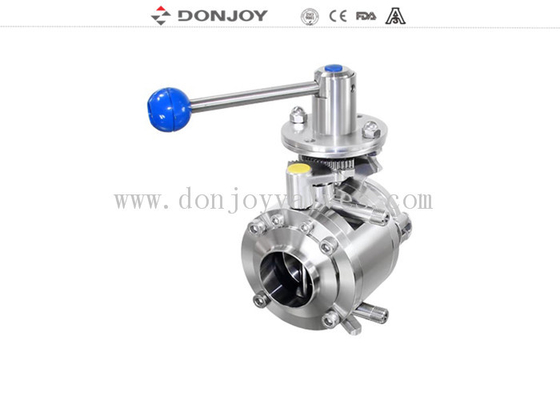

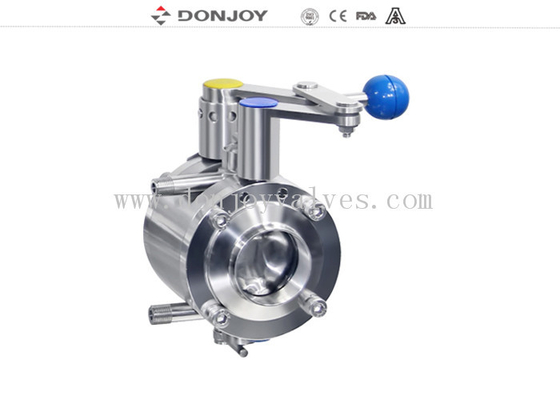

DONJOY 경제형 스테인리스 스틸 위생 믹스프루프 버터플라이 밸브 B 타입 (홈 브루잉용)
기술 사양:
1 밸브 2 씰 보호
누출 시 매체 오염 방지를 위해 배수 가능
밸브 캐비티 CIP 세척 가능
누출 시 육안 확인 가능
최대 압력: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
작동 온도: -10C° ~ +130도(EPDM)
크기: DN25 - DN100, 1" - 4"
작동: 공압/수동 상호 교환 가능
제어 상자: C-TOP
씰: EPDM (표준) FPM/SILICON/NBR, FDA177.2600
사양:
|
제품명: |
용접 수동 믹스프루프 버터플라이 밸브 B 타입 |
|
밸브 바디 재질: |
SS304/316L |
|
씰 재질: |
EPDM (표준) FPM/SILICON/NBR, FDA177.2600 |
|
최대 작동 압력: |
10Bar |
|
최대 작동 온도: |
120도 C |
|
사용 가능한 크기: |
DN25-DN100, 1"-4" |
|
사용 가능한 연결: |
클램프/용접/나사/특수 연결 |
|
사용 가능한 표준: |
3A/DIN/SMS/RJT/ISO/IDF |
|
작동: |
수동, 공압, 전기 |
|
핸들 적용: |
2 위치 핸들, 3 위치 핸들, 4 위치 풀 핸들, 다중 위치 플라스틱 핸들 및 다중 위치스테인리스 스틸 핸들 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
플라스틱 다중 위치 핸들 모델: |
NO. VSB04 / NO.VSB06 / NO.VSB08 |
|
핸들 설치: |
밸브의 한쪽 면 |
작동 원리
1. 버터플라이 밸브는 액추에이터를 통해 자동으로 작동하거나 핸들로 수동으로 작동할 수 있습니다.
2. 핸들은 밸브를 열림 또는 닫힘 위치에 고정하며, 물론 다른 위치도 가능합니다.
3. 액추에이터는 축 방향으로 90도 움직이는 피스톤을 밀어 버터플라이 밸브를 제어합니다.
설계 및 특징
응용 분야
매체 분리를 위한 공정 요소인 믹스프루프 버터플라이 밸브는 다양한 응용 분야에 적합합니다.
1 CIP 매체를 분리하기 위한 CIP 시스템에서
2. 플러시 아웃 공정에서
3. 수자원 관리에서
4. 매체 분리를 위한 파이프 섹션 차단 밸브로
5. CIP/가스 관리(양조장)에서
6. 제품/CIP 분리를 위한 저장 탱크에서
7. 밸브 매트릭스에서 CIP 반환 밸브로
8. 부유 물질/입자가 없는 액체 및 기체 매체에 적합합니다.
연결
클램프, 용접 및 나사산 등.
포장 세부 정보
각 밸브에 대한 버블 팩.
외부 포장은 판지 또는 합판 케이스입니다.
또는 고객의 요청에 따라.
배송 세부 정보
일반적으로 T/T 계약금 수령 후 20일 이내.
작동 토크(N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
다양한 핸들:
1. 풀 핸들
2. 다중 위치 핸들(파란색 플라스틱)
3. 다중 위치 핸들(스테인리스 스틸) 잠금 가능
|
크기 |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
|
크기 |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5” |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
164 |
22.2 |
11 |
|
크기 |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5” |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5”-6” |
166 |
30.2 |
14 |
