제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 스마트 헤드 포지셔너 IL-TOP-1441-P | 힘: | DC.24V |
|---|---|---|---|
| 공기 압력: | 4-7bar | 운용 정합 :: | LCD 디스플레이 |
| 재료: | 304/316L (1.4301/1.4404) | 작업 온도: | -10도 섭씨 ~ 130도 섭씨 |
| 강조하다: | 7 바 지능 밸브 위치기,DC24V 지능형 밸브 위치기,IP67 지능형 밸브 위치기 |
||
유량 밸브 제어 장치 포지셔너 IL-TOP-1441-P DV24V 피드백 버전 밸브 제어를 위한 스마트 헤드
사양
|
제품명 |
지능형 포지셔너 IL-TOP-1441-P |
|
전원 |
DC.24V |
|
작동 압력 |
10 bar |
|
공압 압력 |
4-7 bar |
|
재질 |
SS304 / 316L |
|
작동 온도 |
-10℃ ~ 130℃ (앵글 시트 밸브 및 글로브 밸브의 경우 -10℃ ~ 150℃) |
|
보호 등급 |
IP67 |
|
표준 기능 |
0/4-20mA ~ 0-5/10V 신호 입력 |
|
선택 기능 |
0/4-20mA, 0-5/10V 위치 피드백 출력 |
|
선택 기능 |
Device Net 버스 제어 |
|
작동 인터페이스 |
LCD 디스플레이 |
|
배송 정보 |
일반적으로 T/T 계약금 수령 후 20일 이내 |
|
인증서 |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
응용 분야
다양한 유체 공정 제어 박스 유량 제어 시스템의 로케이터(IL-TOP-S) 응용 프로그램으로, 공압 버터플라이 밸브, 볼 밸브, 게이트 밸브, 글로브 밸브 등과 같은 다양한 각도 이동 액추에이터에 설치할 수 있습니다. 공압 밸브의 유량 제어에 적합합니다.
기능 특징
방폭 인증: EXD Ⅱ BT4
보호 등급: IP67
신호 입력: 0-4/20mA, 0-5/10V
신호 피드백: 0-4/20mA, 0-5/10V
BUS 프로토콜: DEVICE NET BUS
기술적 특징
이 제어기는 포지셔너 또는 프로세스 제어기로 사용할 수 있습니다.
포지셔너로서 설정값에 따라 밸브 위치를 설정할 수 있습니다.
프로세스 제어기로서 MPU는 밸브의 실제 위치와 밸브의 설정 위치 값을 비교하여 제어 신호를 수신하며, PIC 제어 알고리즘을 통해 프로세스 제어기는 밸브를 정확한 목표 위치로 구동합니다.
컨트롤러는 MPU, 제어 신호에 의한 감지 장치, 위치 감지기, LCD 디스플레이, 키보드 및 압전 밸브 등으로 구성됩니다.
설치
버터플라이 밸브, 볼 밸브 및 밸브 등과 같은 각도 이동 액추에이터를 제공할 수 있습니다.
사양: 1인치 - 12인치, DN25 - DN200
주문 정보
IL-TOP-S 사각 컨트롤러
|
모델 |
기능 |
위치 피드백 |
설명 |
|
IL-TOP-S-001-M |
포지셔너 + 프로세스 제어 |
4-20mA/0-5/10V |
단동 |
|
IL-TOP-S-002-M |
포지셔너 + 프로세스 제어 |
4-20mA/0-5/10V |
복동 |
|
IL-TOP-S-001 |
포지셔너 + 프로세스 제어 |
NO |
단동 |
|
IL-TOP-S-002 |
포지셔너 + 프로세스 제어 |
NO |
복동 |
|
IL-TOP-S-001-BUS |
포지셔너 + 프로세스 제어 + BUS |
단동 + BUS |
|
|
IL-TOP-S-002-BUS |
포지셔너 + 프로세스 제어 + BUS |
복동 + BUS |
IL-TOP-S 사각 컨트롤러 (방폭: EXD Ⅱ BT4)
|
모델 |
기능 |
위치 피드백 |
설명 |
|
IL-TOP-S-001-M-EX |
포지셔너 + 프로세스 제어 |
4-20mA/0-5/10V |
단동 - 방폭 레벨 |
|
IL-TOP-S-002-M-EX |
포지셔너 + 프로세스 제어 |
4-20mA/0-5/10V |
복동 - 방폭 레벨 |
|
IL-TOP-S-001-EX |
포지셔너 + 프로세스 제어 |
NO |
단동 - 방폭 레벨 |
|
IL-TOP-S-002-EX |
포지셔너 + 프로세스 제어 |
NO |
복동 - 방폭 레벨 |
|
IL-TOP-S-001-BUS-EX |
포지셔너 + 프로세스 제어 + BUS |
단동, BUS - 방폭 |
|
|
IL-TOP-S-002-BUS-EX |
포지셔너 + 프로세스 제어 + BUS |
복동, BUS - 방폭 |

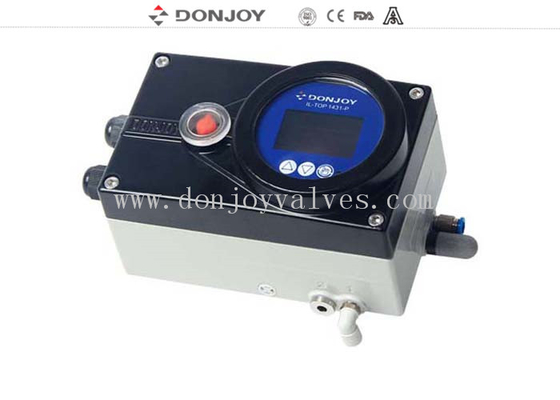

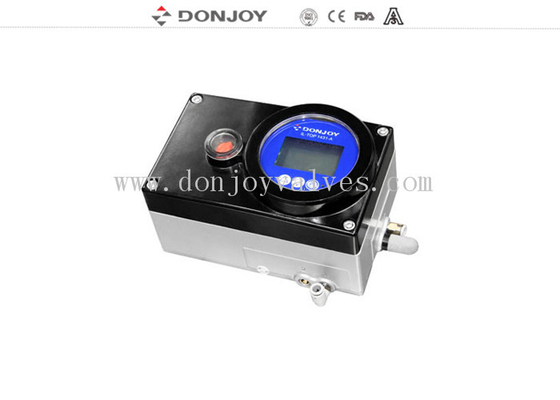

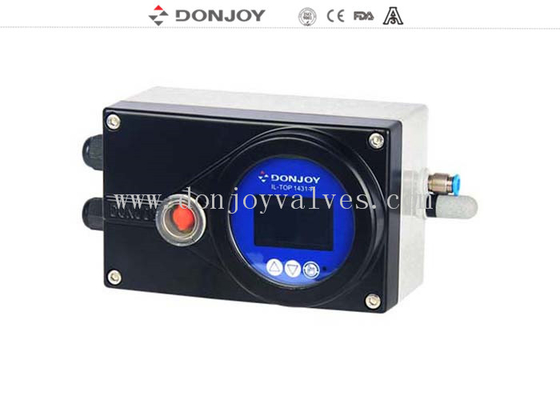

제품 디스플레이
