제품 상세 정보:
결제 및 배송 조건:
|
| 운영: | 공압 | 크기: | DN40 - DN100 또는 1.5 - 4 |
|---|---|---|---|
| 종류: | IS-C 시리즈 | 압력: | 중간 압력 |
| 가스킷: | EPDM/ VITION / NBR | 소재: | 316L |

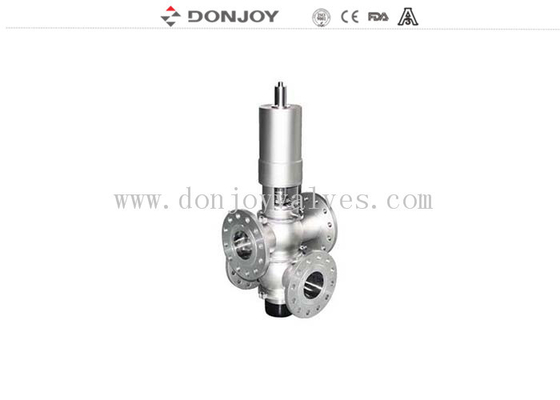

| 연결: | 플랜지 연결 | 내압 시험: | PED |
| 강조하다: | 위생 믹스 proof 밸브,류메틱 액추에이터 믹스프롤 밸브,DN40 혼합 방지 밸브 |
||

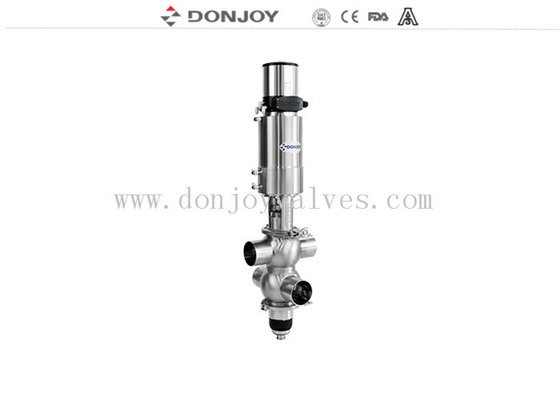

공압 액추에이터 및 제어 헤드가 있는 위생 혼합 방지 밸브, IS-C 시리즈
사양
|
|
공압 액추에이터 및 제어 헤드가 있는 위생 혼합 방지 밸브, IS-C 시리즈 |
|
밸브 바디 재질: |
316L |
|
씰 재질: |
EPDM (표준) / NBR / Viton |
|
최대 작동 압력: |
10 bar |
|
최대 작동 온도: |
120 °C |
|
사용 가능한 크기: |
DN40 - DN100 또는 1.5" - 4" |
|
용접 |
궤도 용접 |
|
제어 장치 |
모든 공압 액추에이터에 C-TOP 설치 가능 |
|
공압 압력 |
10bar |
|
압력 테스트 |
PED |
|
사용 가능한 연결: |
클램프/용접/나사산/플랜지
|
|
제어 시스템 |
PLC 제어 |
|
응용 분야 |
유제품, 주스, 음료, 양조장, 와인, 식품, 제약 등에서 널리 사용 |
|
표준 매니폴드 |
매니폴드 4x4, 매니폴드 8x6 |
|
매트릭스 |
4개에서 48개 밸브까지 |
응용 분야
◆ 혼합 방지 밸브는 유체 처리 기술, 특히 음료, 유제품 산업 응용 분야에서 널리 사용됩니다.
◆ 혼합 방지 밸브는 고도의 이중 씰 밸브입니다. 두 유체 사이의 인터페이스를 통해 이 시스템은 두 개의 바디 동기화 프로세스에서 구현되어 재료 오염 가능성을 방지합니다. 누출 챔버 및 누출 감지기는 밸브 시트에 의해 자체 세척됩니다.
작동 원리
● 리프트형 혼합 방지 밸브는 압축 공기로 원격으로 작동합니다. 일반적으로 작동 전에 닫힙니다.
● 혼합 방지 밸브는 두 개의 독립적인 플러그로 구성되어 있으며, 이는 정상 작동 상태에서 대기 중으로 누출 챔버를 형성합니다. 우발적인 고장으로 누출이 발생하면 매체가 챔버로 흘러 들어가 배출구에서 배출됩니다.
● 밸브가 작동할 때 누출 챔버가 닫히고 매체가 한 파이프라인에서 다른 파이프라인으로 흐를 수 있습니다. 이 밸브는 현장에서 세척할 수 있습니다. CIP 및 SIP 조합의 많은 옵션을 사용할 수 있습니다.(세척 멸균 기능 옵션 참조)
● 세척 시스템은 상부, 하부 스템 및 누출 챔버를 세척하여 밸브의 위생 상태를 높게 유지합니다. 효과적인 세척 시스템은 (CIP) 현장 세척에 특화된 유체가 모든 내부 밸브 바디를 직접 세척하여 일반 세척 시스템보다 시간이 덜 걸립니다.
● 고세척 시스템의 또 다른 장점은 리프트형 혼합 방지 밸브를 무균 공정에 적용할 수 있다는 것입니다. 사용자가 CIP 파이프라인에 증기를 넣으면 시스템은 공기를 격리할 수 있는 쉴드를 구성합니다.
도면
밸브 바디 결합
기능 선택
매니폴드에도 사용, 표준 매니폴드의 예
태그 : 이중 씰 밸브, 혼합 방지 밸브, Donjoy 밸브
