제품 상세 정보:
결제 및 배송 조건:
|
| 운영: | 공압 | 크기: | DN40 - DN100 또는 1.5 - 4 |
|---|---|---|---|
| 종류: | EC | 신체 조합: | P30 |
| 가스킷: | EPDM/ VITION / NBR | 소재: | 316L |
| 연결: | 용접 | 내압 시험: | PED |
| 강조하다: | 이중 좌석 믹스 프로프 밸브,SS316L 혼합 방지 밸브,DN100 혼합 방지 밸브 |
||

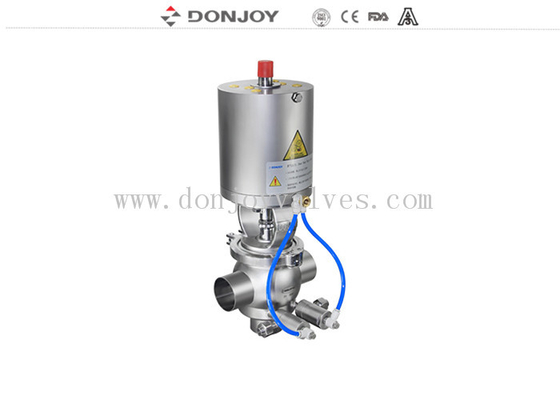

CIP 및 SIP가 있는 Ctop이 있는 SS316L 이중 시트 혼합 방지 밸브, E-C 시리즈
사양
| 제품 접촉 부품 | AISI 316L |
| 기타 스테인리스 스틸 부품 | AISI 304 |
| 시트 재질 (기본) | EPDM, FDA177.2600 |
| 시트 재질 (옵션) | FPM (Viton), FDA177.2600 |
| 엔드 연결 | 맞대기 용접, 트라이 클램프, 플랜지 |
| 최대 작동 압력 | 145psi (10bar) |
| 최소 작동 압력 | 절대 진공 |
| 작동 온도 | 14°F ~ 266°F (-10 ~ 130°C), 단시간 살균 시 284°F (140°C) |
| 내부 마감 | 기본 Ra 32μin (0.8μm), 최고 Ra 16μin (0.4μm) |
| 외부 마감 | 샌드 블라스트 또는 요청 시 기타 |
| 공압 액추에이터 유형 | 일반적으로 닫힘 (NC) – 공기 개방 및 스프링 닫힘; |
| 일반적으로 열림 (NO) – 공기 닫힘 및 스프링 개방; | |
| 공기 대 공기 (AA) – 공기 개방, 공기 닫힘. | |
| 액추에이터 공기 압력 | 79-102 psi (5.5 bar-7 bar) |
| 지능형 제어 및 표시 장치 | C-top 제어 |
| IL-top 제어 (포지셔너) | |
| 전기 연결 | |
| AS-I 버스 연결 |
설계 특징
● 외부 CIP 공급
● 일반적으로 닫힌 공압 액추에이터 기본값
● 컴팩트하고 견고한 디자인, 단조 구형 바디
● 압력 균형 설계
● 일체형 바디 및 클램프 바디 선택 가능
● 다양한 바디 조합 선택
● 클램프 해제로 간편한 분해
● 옵션용 세척/살균 부품
● 100% 유압 테스트 / 100% 검사
응용 분야
◆공압 이중 시트 밸브는 동일한 밸브를 통해 두 개의 서로 다른 제품 흐름이 있을 때 설계되어 유체 혼합을 방지하고 작동 상태를 모니터링하는 데 편리하도록 보장합니다. 이 밸브는 유제품, 음료, 맥주 및 기타 고순도 요구 사항의 공정 배관 시스템에 사용됩니다.
◆이 밸브는 일반적으로 압축 공기를 통해 원격으로 제어되는 닫힘(NC)입니다. 이 밸브에는 밸브 씰 누출을 모니터링하기 위해 두 개의 작은 공압 밸브(일반적으로 열림)가 함께 제공됩니다.
◆플루(전환 밸브 내부의 상부 스템)에는 두 개의 씰이 있으며, 이 씰은 서로 사이에 누출 챔버를 형성합니다. 누출 매체는 챔버로 흘러 들어가 감지기 밸브를 통해 배출됩니다. 액추에이터에 공기를 공급하면 밸브를 제자리에서 청소할 수 있습니다. 청소하는 동안 유체는 플러그로 직접 흐릅니다. 이 밸브는 워터 해머 효과에 민감하지 않습니다.
작동 원리
●이 밸브는 일반적으로 압축 공기를 통해 원격으로 제어되는 닫힘(NC)입니다. 이 밸브에는 두 개의 작은 공압 밸브가 함께 제공되며, 하나는 모니터링용이고 다른 하나는 CIP용입니다.
● 플러그(전환 밸브 내부의 상부 스템)에는 서로 사이에 누출 챔버를 형성하는 두 개의 씰이 있습니다. 누출된 매체는 챔버로 흘러 들어가 감지기 밸브를 통해 배출됩니다. 액추에이터에 공기를 공급하면 밸브를 제자리에서 청소할 수 있습니다(그림 2 참조).
● 청소 시 유체는 플러그로 직접 흐릅니다. 이 밸브는 워터 해머 효과에 민감하지 않습니다.
도면
밸브 바디 결합
기능 선택
매니폴드에도 사용, 표준 매니폴드의 예
태그 : 이중 씰 밸브, 혼합 방지 밸브, Donjoy 밸브
