제품 상세 정보:
결제 및 배송 조건:
|
| 작업: | 영적인 | 크기: | DN40 - DN100 또는 1.5 - 4 |
|---|---|---|---|
| 유형: | IS-C 시리즈 | 신체 조합: | T-222 |
| 틈 메우는 물건: | EPDM/ VITION / NBR | 재료: | 316L |
| 연결: | 플랜지 연결 | 내압 시험: | PED |
| 강조하다: | 단일 시트 밸브를 역으로 돌리는 DN40,304개의 반대 단일 시트 밸브,공압은 단일 시트 밸브를 전환합니다 |
||

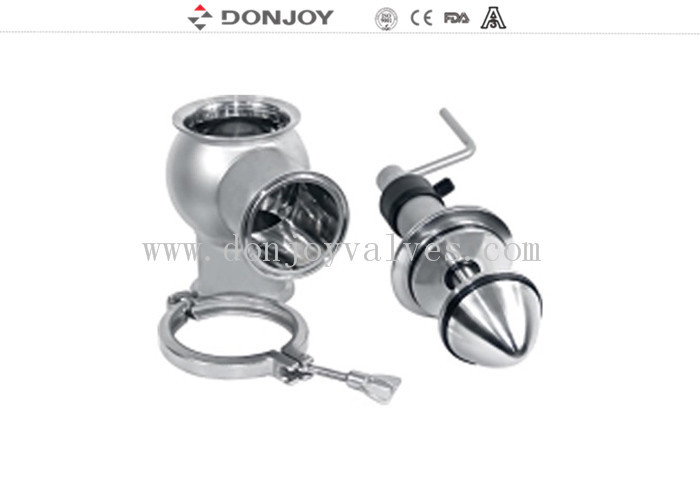

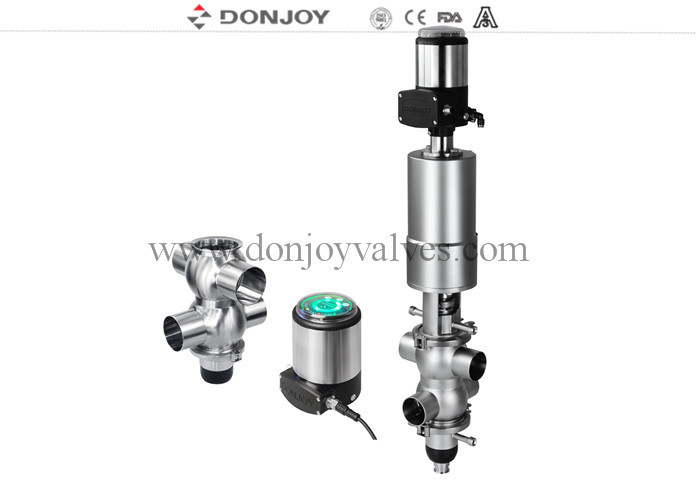

DN100 Donjoy 이중 시트 혼합 방지 밸브, T-22-90 포함
사양
| 제품 접촉 부품 | AISI 316L |
| 기타 스테인리스 스틸 부품 | AISI 304 |
| 시트 재질 (기본) | EPDM, FDA177.2600 |
| 시트 재질 (옵션) | FPM (Viton), FDA177.2600 |
| 엔드 연결 | 맞대기 용접, 트라이 클램프, 플랜지 |
| 최대 작동 압력 | 145psi (10bar) |
| 최소 작동 압력 | 절대 진공 |
| 작동 온도 | 14°F ~ 266°F (-10 ~ 130°C), 단시간 살균 시 284°F (140°C) |
| 내부 마감 | 기본 Ra 32μin (0.8μm), 최고 Ra 16μin (0.4μm) |
| 외부 마감 | 샌드 블라스트 또는 요청 시 기타 |
| 공압 액추에이터 유형 | 정상 폐쇄 (NC) – 공기 개방 및 스프링 폐쇄; |
| 정상 개방 (NO) – 공기 폐쇄 및 스프링 개방; | |
| 공기 대 공기 (AA) – 공기 개방, 공기 폐쇄. | |
| 액추에이터 공기압 | 79-102 psi (5.5 bar-7 bar) |
| 지능형 제어 및 표시 장치 | C-top 제어 |
| IL-top 제어 (포지셔너) | |
| 전기 연결 | |
| AS-I 버스 연결 |
응용 분야
◆혼합 방지 밸브는 유체 처리 기술, 특히 음료, 유제품 산업 응용 분야에서 널리 사용됩니다.
◆혼합 방지 밸브는 고도의 이중 밀봉 밸브입니다. 두 유체 사이의 인터페이스를 통해 이 시스템은 두 개의 본체 동기화 프로세스에서 구현되어 재료 오염 가능성을 방지할 수 있습니다. 누출 챔버 및 누출 감지기는 밸브 시트에 의해 자체 세척됩니다.
작동 원리
● 리프트형 혼합 방지 밸브는 압축 공기로 원격으로 작동합니다. 작동 전에는 일반적으로 닫혀 있습니다.
● 혼합 방지 밸브는 두 개의 독립적인 플러그로 구성되어 있으며, 이는 정상 작동 상태에서 대기 중으로 누출 챔버를 형성합니다. 우발적인 고장으로 누출이 발생하면 매체가 챔버로 흘러 들어가 배출구에서 배출됩니다.
● 밸브가 작동할 때 누출 챔버가 닫히고 매체가 한 파이프라인에서 다른 파이프라인으로 흐를 수 있습니다. 이 밸브는 제자리에서 세척할 수 있습니다. CIP 및 SIP 조합의 많은 옵션을 사용할 수 있습니다.(세척 살균 기능 옵션 참조)
● 세척 시스템은 상부, 하부 스템 및 누출 챔버를 세척하여 밸브의 높은 위생 상태를 보장합니다. 효과적인 세척 시스템은 (CIP)에 특화된 유체가 모든 내부 밸브 본체를 직접 세척하여 일반 세척 시스템보다 시간이 덜 걸립니다.
● 고세척 시스템의 또 다른 장점은 리프트형 혼합 방지 밸브를 무균 공정에 적용할 수 있다는 것입니다. 사용자가 CIP 파이프라인에 증기를 넣으면 시스템은 공기를 격리할 수 있는 차폐막을 구성합니다.
도면
밸브 본체 결합
기능 선택
매니폴드에도 사용, 표준 매니폴드의 예
태그 : 이중 밀봉 밸브, 혼합 방지 밸브, Donjoy 밸브
