제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 폭발 증명 전자 액추에이터 | 방폭 등급: | Exd II BT4 |
|---|---|---|---|
| 종류: | 방폭 | 액추에이터류: | / 오프 형태에 |
| 크기: | EX-DJ-5, EX-DJ-10, EX-DJ-20, EX-DJ-40 | 출력: | 활성 출력 |
| 강조하다: | 공기 밸브 포지셔너,복동식 포지셔너 |
||

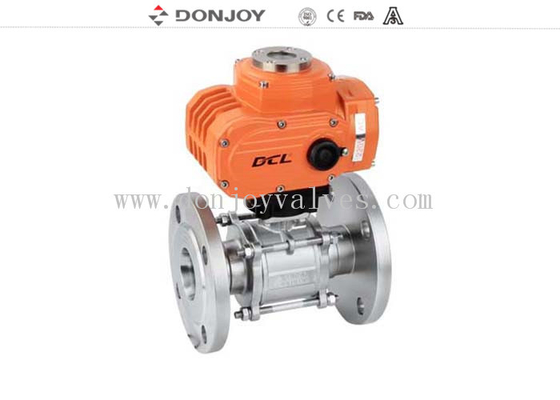

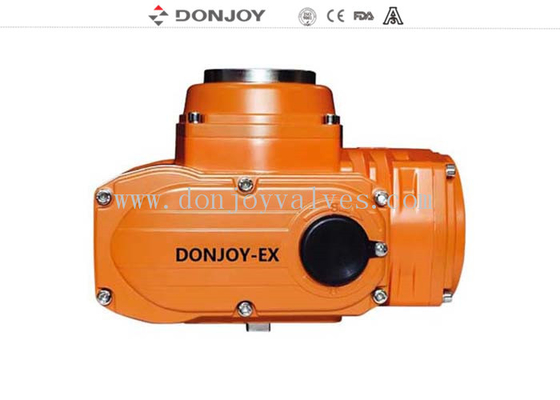

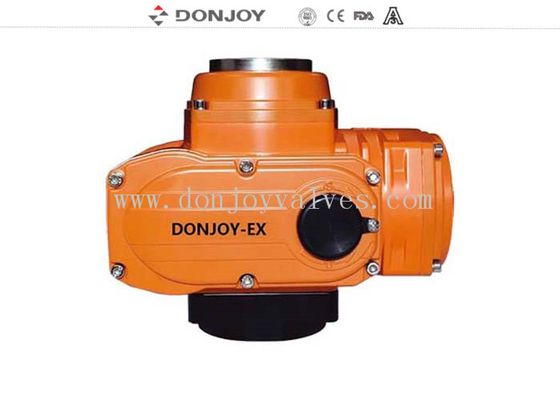

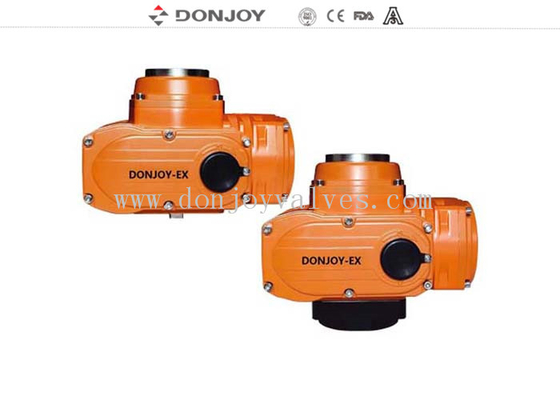

DC24V 소형 전자 로터리 밸브 방폭 EXD II BT4 볼 밸브 및 버터플라이 밸브용 전기 액추에이터
사양
|
제품 |
DC24V 소형 전자 로터리 밸브 방폭 EXD II BT4 볼 밸브 및 버터플라이 밸브용 전기 액추에이터 |
|
전원 |
DC24V |
|
크기 |
EX-DJ-5, EX-DJ-10, EX-DJ-20, EX-DJ-40 |
|
위상 |
단상/3상 |
|
전자 액추에이터 |
방폭 |
|
방폭 레벨 |
EXD II BT4 |
|
온/오프 시간 |
10S-45S |
|
토크 |
20N.M-600N.M |
|
단상 |
AC24V/110V/220V/50HZ/60HZ |
|
주파수 |
50HZ/60HZ |
|
응용 분야 |
볼 밸브 및 버터플라이 밸브용 |
|
출력 |
액티브 출력 |
제품 유형
표준 스위치 유형(B)
밸브 ON/OFF는 밸브의 완전 개방 또는 완전 폐쇄 상태를 나타낼 수 있는 액티브 접점 신호를 출력하는 스위치 회로에 의해 수행됩니다.
수동 접점 유형(S)
밸브 ON/OFF는 밸브의 완전 개방 또는 완전 폐쇄 상태를 나타낼 수 있는 수동 접점 신호를 출력하는 스위치 회로에 의해 수행됩니다.
위치 신호 유형(K)
밸브 ON/OFF는 개방 또는 폐쇄 정도 전류 신호의 상대적 그룹을 출력하는 스위치 회로에 의해 수행됩니다.
개방 각도 신호 유형(R)
밸브의 개방 각도는 스위치 회로에 의해 제어되며, 밸브 개방 각도에 해당하는 저항 신호를 출력하는 전위차계가 있습니다.
조절 유형(A)
지능형 조절 및 제어는 계측기 표준 피드백 신호 4-20mA DC도 출력되는 표준 신호 4-20mA DC, 0-10V, DC 또는 1-5V.DC를 수신하여 수행됩니다.
선택 표
|
아날로그 신호 출력 조절 유형 전기 액추에이터
|
크기 | 토크 | 권장 밸브 크기 | |
| 버터플라이 밸브 | 볼 밸브 | |||
| DJ-5 | 30S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 30S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 30S-200N.M | - | DN80-4" | |
1. 조절 유형 - 아날로그 신호 출력: 전기 액추에이터가 조정 기능을 가지고 있음을 의미합니다.
입력 아날로그 신호 4-20mA 및 0-10v, 동시에 아날로그 신호 4-20mA를 출력합니다.
2. E 유형 - 조절 유형: DC 전원 공급 장치: DC24V/50HZ/60HZ
3. E 유형 - 조절 유형: 단상 전원 공급 장치: AC24V/110V/220V/50HZ/60HZ
4. E 유형 - 조절 유형: 삼상 전원 공급 장치: AC380C/50HZ/60HZ
|
직류 수동 출력 온/오프 유형 전기 액추에이터
|
크기 | 토크 | 권장 밸브 크기 | |
| 버터플라이 밸브 | 볼 밸브 | |||
| DJ-5 | 10S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 10S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 15S-200N.M | - | DN80-4" | |
1. 직류 온/오프 유형 - 수동 출력: 전기 액추에이터가 개폐 기능만 있고 수동 위치 신호(개폐)를 출력하는 동안 밸브 위치를 조정하는 기능을 실현할 수 없음을 의미합니다.
2. F 유형 - 온/오프 유형, 직류 전원 공급 장치: DC24V/50HZ/60HZ
