제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 공기 내부 열린 탱크 바닥 | 힘: | 공압 |
|---|---|---|---|
| 소재: | SS304/316L | 크기: | 1 -4 ; DN25- DN100 |
| 압력: | 중간 압력 | 미디어: | 음식, 맥주, 음료, 낙농업 기타 등등. |
| 연결: | 클램프, 웰드 | 가스킷: | EPDM/ VITION/ HNBR |
| 강조하다: | 플러시 바닥 밸브,단일 시트 밸브 |
||
DONJOY 공압 내부 개방형 탱크 바닥 밸브 (클램프 포함)연결
설명
|
제품명: |
공압 내부 개방형 탱크 바닥 밸브 (클램프 포함) 연결 |
|
밸브 바디 재질: |
SS304/316L |
|
작동 압력: |
10 Bar / 145PSI |
|
최대 작동 온도: |
-10℃ ~ +120℃ (EPDM) 14℉ 248℉ +140(SPI, 최대 30분) 248℉ |
|
사용 가능한 크기: |
1"-4" DN25-DN100 |
|
사용 가능한 연결: |
DIN, 클램프, SMS, RJT, IDF...플랜지 |
|
작동 방식: |
공기/스프링, 공기/공기 |
|
사용 가능한 구조: |
플랜지 타입, 90℃ 엘보 타입 |
|
적용 범위: |
유제품, 식품 가공, 음료, 제약, 화장품 등 |
|
특징: |
우수한 이동성을 가진 매체에 적합 |
|
설계: |
데드 코너 최소화 설계 |
작동 원리
1. 공기/스프링, 공기/공기로 작동
2. 압축 공기가 샤프트를 밀어 밸브를 열고 닫음
3. 밸브 구조: 밸브 시트가 내부에서 열리는 구조로, 파이프라인의 과압 시 밀리는 것을 방지
4. 제품과 접촉하는 부품: AISI 316L, AISI 304
5. 기타 부품: AISI 304
6. 가스켓 (표준): FDA 177.2600에 따른 EPDM
7. 내부 표면 마감: Ra≤0.8μm
8. 외부 표면 마감: 미러 폴리싱
설계 및 특징
1. 3A 위생 설계
2. 완전 배출 시스템으로 잔류 방지
3. 상시 닫힘 밸브 (스프링으로 닫힘) - 표준 버전
4. 상시 열림 밸브 (스프링으로 열림) - 공압 액추에이터 180도 회전
5. 밸브 시트가 탱크 내부로 열려 우발적인 개방 방지
6. 360℃ 조절 가능한 바디, 플랜지를 탱크에 용접한 후에도 가능
7. 샤프트 밀봉의 시각적 검사를 위한 개방형 랜턴
응용 분야
탱크 바닥 시트 밸브는 공압식 단일 시트 밸브로, 탱크 바닥에 조립되어 유제품, 식품 가공, 음료, 제약 및 정밀 화학 산업에 사용됩니다.
기술 데이터

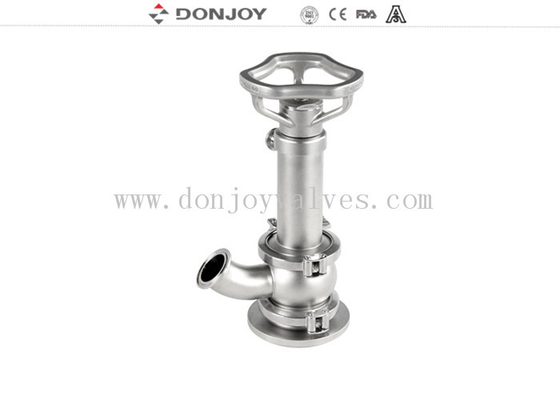

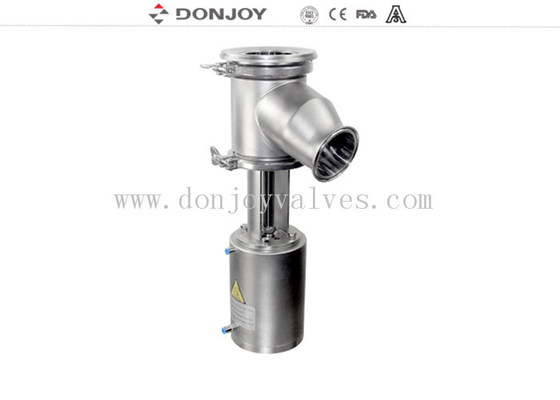

제품 디스플레이
태그: Donjoy Valves, 위생 밸브, Donjoy 탱크 바닥 밸브
