제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 엘보 형 탱크 푸트판 | 힘: | 사용 설명서 |
|---|---|---|---|
| 소재: | 316L | 크기: | 1.5 -4 ; 1.5 -4 ; DN40- DN100 |
| 압력: | 중간 압력 | 연결: | 용접된 /clamp /thread /flange |
| 가스킷: | EPDM / VITION / HNBR | ||
| 강조하다: | 플러시 하부 탱크 밸브,단일 시트 밸브 |
||

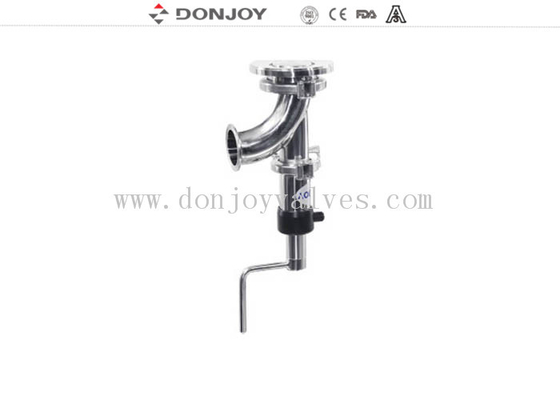

SS304 및 SS316L 스테인리스 스틸 수동 위생 탱크 바닥 좌석 밸브 90 팔꿈치 유형
설명
|
제품 이름: |
혼합 방지 탱크 바닥 밸브 두 매체 혼합을 방지하기 위해 |
|
밸브 바디 재료: |
SS316 |
|
작업 압력: |
10 바 / 145PSI |
|
최대 작동 온도: |
-10°C~+120°C (EPDM) |
|
사용 가능한 크기: |
1.5"-4" DN40-DN100 |
|
사용 가능한 연결: |
DIN, 클램프, SMS, RJT, IDF... 플랜지 |
|
작동: |
에어 / 스프링, 에어 / 에어 |
|
적용 범위: |
유제품,식품 가공, 음료, 약국, 화장품 등 |
디자인 및 특징
13A 위생 설계
2완전한 배열 시스템은 유지 방지
3일반적으로 닫힌 밸브 (프링으로 닫힌) - 표준 버전
4일반적으로 개방 밸브 (프링에 의해 열립니다) 공기 작동기의 180도 회전
5밸브 좌석은 사고로 열리는 것을 피하기 위해 탱크로 열립니다.
6. 360°조정 가능한 몸체, 탱크에 플랜지를 용접 한 후에도
7. 셰프트 밀폐의 시각 검사를 위해 램퍼트를 열어
작동 원리
1에어/스프링, 에어/에어
2. 압축 공기의 푸시 샤프트 열과 닫기 밸브
3. 밸브 구조: 밸브 좌석은 파이프 라인이 압력을 넘었을 때 밀어 피할 수 있도록 내부 구조를 열
4제품과 접촉하는 부품: AISI 316L,AISI 304
5다른 부품: AISI 304
6가스켓 (표준): FDA 177에 따라 EPDM.2600
7내부 표면 마감: Ra≤0.8μm
8외면 마감: 미러 랭크
제품 도면
태그: 탱크 바닥 밸브, 위생 밸브, 돈조이 밸브
