제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 304 / 316L | 표면: | Ra≤0.8um |
|---|---|---|---|
| 운영: | ISO5211 브래킷 | 접속 방식: | 클램프, 용접, 나사산 |
| 구조: | 압축 공기식 | 매체의 온도: | 중간 |
| 크기: | 1/2 ''-10 '', DN10- DN250 | 브랜드: | 도앤조이 |
| 강조하다: | 스테인리스 나비 밸브,공기성 나비 밸브 |
||

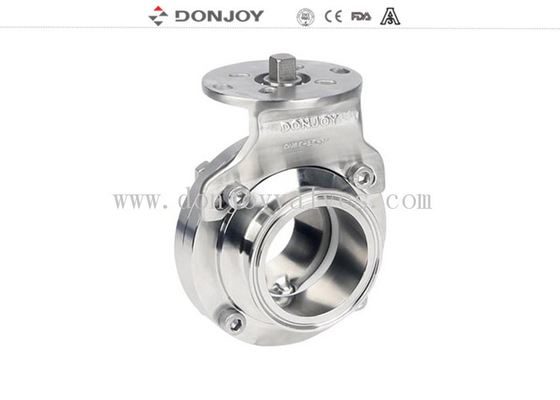

ISO5211 브래킷이 있는 1.5인치 고품질 스테인리스 스틸 버터플라이 밸브
기술 사양
최대 압력: 10Bar(DN25-DN100), 8Bar (DN125-DN150), 5Bar( DN200-DN300)
최소 압력: 0.2Bar
작동 온도: -10C° ~ +120도(EPDM)
사양
|
제품명: |
ISO 5211 브래킷이 있는 고품질 스테인리스 스틸 버터플라이 밸브 |
|
밸브 바디 재질: |
SS304/316L |
|
씰 재질: |
EPDM (표준) FPM/SILICON/NBR, FDA177.2600 |
|
최대 작동 압력: |
5Bar |
|
최대 작동 온도: |
120도 C |
|
사용 가능한 크기: |
DN10-DN250, 1/2"-10" |
|
사용 가능한 연결: |
클램프/용접/나사/특수 연결 |
|
사용 가능한 표준: |
3A/DIN/SMS/RJT/ISO/IDF |
|
작동: |
ISO 브래킷 포함 |
|
필요한 경우 핸들 적용: |
2 위치 핸들, 3 위치 핸들, 4 위치 풀 핸들, 다중 위치 플라스틱 핸들 및 다중 위치 스테인리스 스틸 핸들 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
브랜드 |
DONJOY |
|
브래킷 크기 |
11*11, 14*14, 17*17 |
설계 및 특징
컴팩트하고 견고한 설계
사용 가능한 크기 DN25-DN250(1/2"-10")
다중 위치 핸들은 DN100/4"까지 적합합니다.
풀 핸들은 DN25-DN300(1/2"-12") PED97/23EC FDA.177.2600까지 적합합니다.
밸브 바디는 모든 종류의 연결로 변경 가능합니다.
연결
클램프, 용접 및 나사산 등.
표준: RTJ, ISO, ISO1127,IDF,INCH, SMS, DIN,BPE...
응용 분야: 식품 가공, 제약 및 화학 산업에서 사용됩니다.
포장 세부 정보
각 밸브에 대한 버블 팩.
외부 포장은 판지 또는 합판 케이스입니다.
또는 고객의 요청에 따라.
배송 세부 정보
일반적으로 T/T 계약금 수령 후 20일 이내.
작동 토크(N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
다양한 핸들
1. 다중 위치 핸들(스테인리스 스틸)
2. 다중 위치 핸들(파란색 플라스틱)
3. 풀 핸들
4. 미세 조정 핸들
5. 전기 버터플라이 밸브
6. 공압 버터플라이 밸브(C-top, 포지셔너, 센서 포함...)
핸들의 기술 데이터
|
크기 |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
|
크기 |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5” |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
164 |
22.2 |
11 |
|
크기 |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5” |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5”-6” |
166 |
30.2 |
14 |
