제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 미니 타입 티 3 차원 위생 대막 밸브 | 재료: | SS316L / 1.4404 |
|---|---|---|---|
| 크기: | 1/4 - 3/4, DN6 - DN15 | 운영: | 수동 / 공압 |
| 연결: | 용접/클램프/나사 | 가스킷: | EPDM + PTFE / EPDM |
| Tee 타입: | T 포트, L 포트 | 항구: | 멀티포트, 3포트 |
| 강조하다: | 디아프라그마 체크 밸브,3방향 대막 밸브 |
||

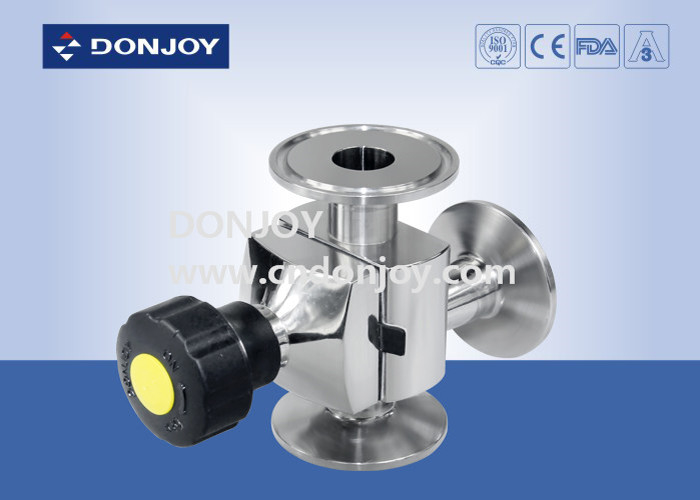

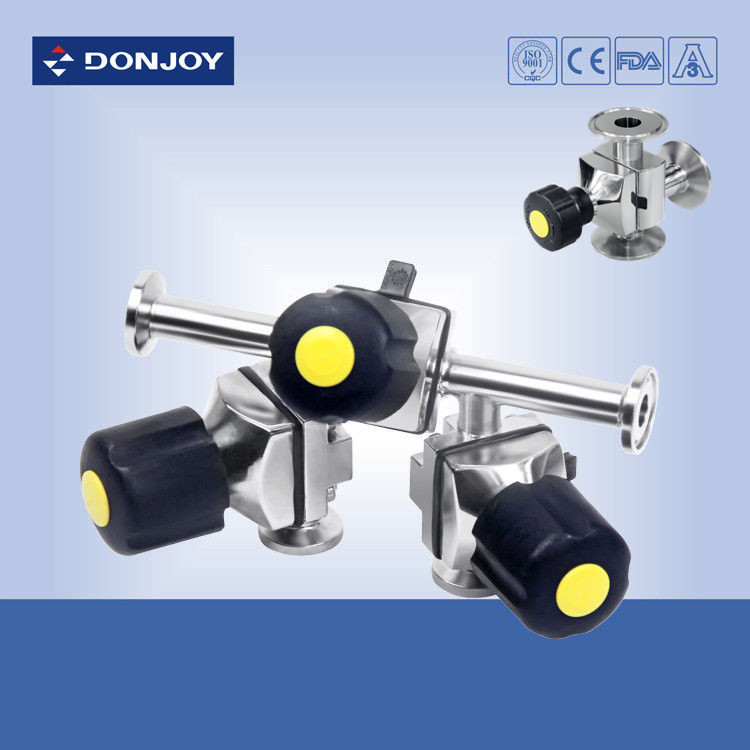

316L 미니 타입 3방향 위생 다이어프램 밸브 L 타입, 트라이 클램프 엔드
응용 분야
수동으로 작동되는 다이어프램 밸브는 제약 산업의 위생 및 무균 공정에 사용하도록 특별히 설계되었습니다.
이 밸브는 유량 제어 및 개폐 작업에 탁월합니다.
다이어프램 밸브는 다른 밸브에 비해 유량 측면에서 더 우수합니다. 청소가 더 쉽고
입자가 있는 물질을 처리하는 데 더 좋습니다.
유량 제어 적용 시 공기 주머니 현상은 드뭅니다.
사양
|
제품명: |
미니 타입 티 3방향 위생 다이어프램 밸브 T |
|
밸브 바디 재질: |
SS316L |
|
씰 재질: |
단일 실리콘 가스켓/ 접착 PTFE+EPDM/2개 |
|
최대 작동 압력: |
10 Bar |
|
최대 작동 온도: |
-30 ~ 150도 C(다이어프램에 따라 다름) |
|
사용 가능한 크기: |
1/4” - 3/4”, DN6-DN15 |
|
사용 가능한 연결: |
클램프 / 용접 / 나사산 / 특수 연결 |
|
사용 가능한 표준: |
3A / BPE / DIN / ISO / IDF |
|
작동: |
수동 또는 공압식 선택 가능 |
|
구조: |
미니 모델 |
|
수동은 바디에 적용 |
T-포트, L 포트 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 |
|
포트 |
멀티 포트, 3 포트 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
작동 원리
다이어프램은 바디 씰과 시트 씰을 제공합니다. 외부 환경으로의 경로는 없으므로 무균 공정에 적합합니다.
밸브가 닫히면 다이어프램을 지지하는 압력 패드가 바디의 밀봉면에 이동합니다. 압력판이 움직이면 다이어프램이 구부러져 바디 중앙의 시트 영역으로 밀려 내려가 흐름 경로를 차단합니다. 압력판에 대한 바디의 상호 관계는 다이어프램의 과도한 압축을 방지합니다.
제품 디자인:

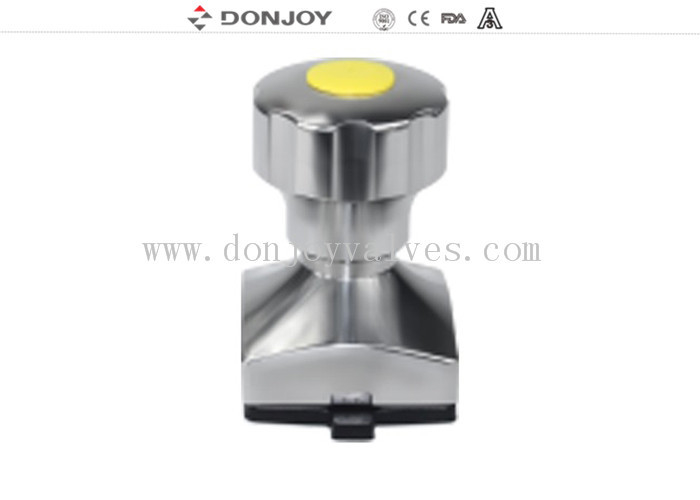

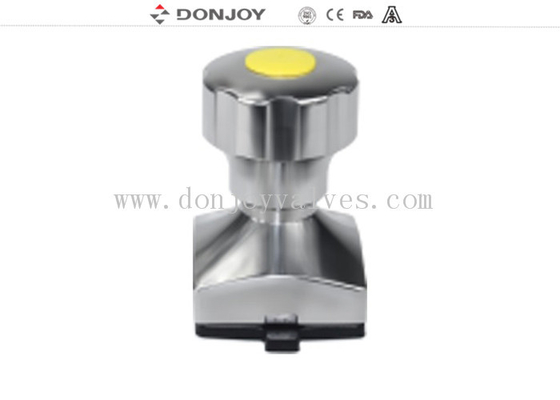

제품 액추에이터 표시

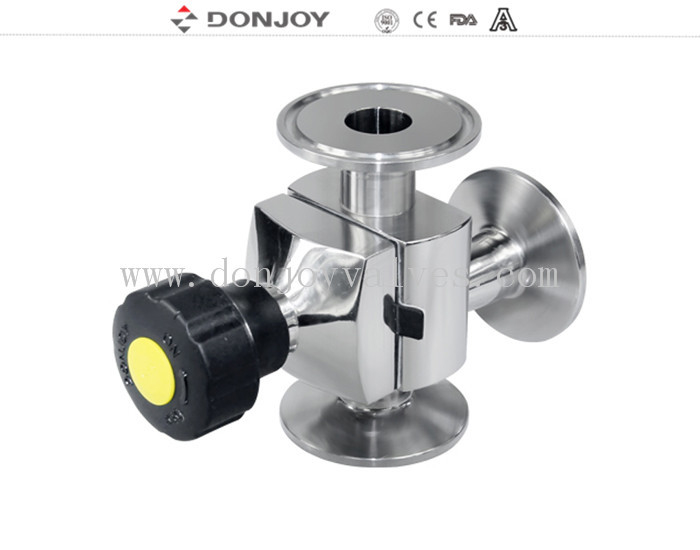

제품 바디 표시
태그: Donjoy Phamacy Valve, Donjoy Diaphragm valve, 3 way valve
