제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 수동 용접 다이어프램 밸브 | 재료: | SS316L / 1.4404 |
|---|---|---|---|
| 크기: | 1 ''-4 '', DN25 -DN100 | 운영: | 수동 작동 |
| 연결: | 용접 끝 | 가스킷: | EPDM + PTFE |
| 구조: | 플라스틱 핸드 휠로 | 항구: | 3곳 공항 |
| 강조하다: | 위생 샘플 밸브,3방향 대막 밸브 |
||

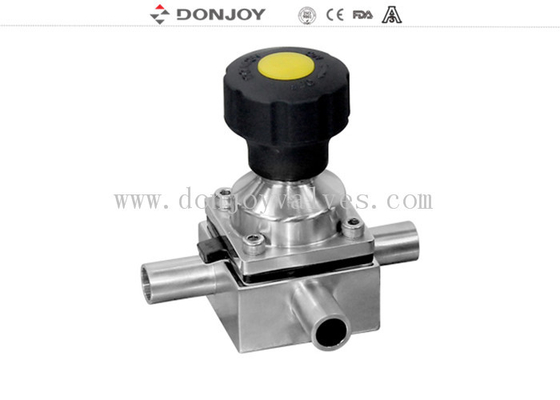

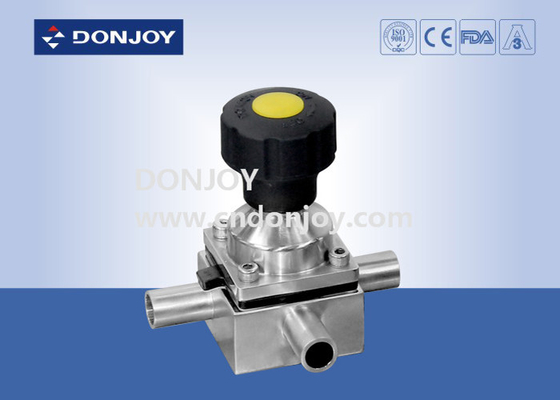

SS 316L 플라스틱 수동 미니 3 방향 대막 밸브 3포트, 웰드 엔드
사양
|
제품 이름: |
SS 316L 플라스틱 수동 미니 3 방향 대막 밸브 3포트, 웰드 엔드 |
|
밸브 바디 재료: |
1.4404/316L/ASME BPE 316L/1.4435 (조각체) |
|
밀봉 재료: |
단일 실콘 가시/ 접착제 PTFE+EPDM/두 조각 |
|
최대 작업 압력: |
10Bar |
|
최대 작동 온도: |
-30도에서 130도까지 |
|
사용 가능한 크기: |
1'-4'', DN25-DN100 |
|
사용 가능한 연결: |
클램프/접속기/트렌드/특별 연결 |
|
작업: |
수동 플라스틱 손잡이 바퀴 |
|
핸들 휠: |
스테인리스 스틸 또는 플라스틱은 선택적입니다. |
|
사용 가능한 표준: |
3A/BPE/DIN/ISO/IDF |
|
작동: |
수동, 공기 |
|
사용 가능한 구조: |
직선, 티, U형, 탱크 바닥 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA177.2600 |
|
적용 범위: |
유제품, 식품, 음료, 약국, 화장품 등 |
|
포장에 대한 자세한 사항: |
각 밸브에 대한 거품 패키지. 외부 포장지는 카튼 또는 접합판 케이스입니다. 또는 고객의 요청에 따라. |
|
배달 세부 사항: |
보통 T/T 보증금을 받은 후 20일 이내에 |
신청서
수동 또는 기압적으로 작동하는 대막 밸브는 특히 제약 산업의 위생 및 무독성 과정에 사용하도록 설계되었습니다.
밸브는 흐름 제어뿐만 아니라 개방 / 폐쇄 제어에 탁월합니다.
대막 밸브는 다른 밸브에 비해 더 나은 흐름 특징을 가지고 있습니다. 그것은 더 깨끗하고 더 잘 물질을 입자로 처리합니다.공기 주머니의 현상은 흐름 조절의 적용 동안 드물다.
1위치기/프로세스 컨트롤러 (IL-TOP) 와 함께 디다프라그마 밸브
2제어 단위 (C-TOP) 와 함께 대막 밸브
3밸브 위치 조절기
4위치 센서 모듈
5스테인리스 스틸 액추에이터
6플라스틱 액추에이터
전기 작동
7전기 대막 밸브
수동 조작
8플라스틱 손잡이
9스테인리스 스틸 손잡이
밸브 몸체 재료
10부대: 주름 / 도장
운영 원칙
1. 대막은 체질 밀폐뿐만 아니라 좌석 밀폐를 제공합니다. 외부 환경에 대한 경로가 없습니다, 그래서 그것은 비생식 과정에 적합합니다.
2밸브가 닫히면 대막을 지지하는 압력 패드가 몸의 밀폐 표면으로 이동합니다.압력판이 움직일 때 대막은 굽어지고 몸을 통해 흐름 경로를 닫아 몸 중앙에 있는 좌석 부위에 강제로 아래로.
3압력판에 몸의 상호 관계 diaphragm의 압축을 방지
4. 밸브는 수동 작동 및 공기 작동 제어 밸브의 꼭대기
디아프라그마 밸브 인증서
1모든 합성 樹脂과 첨가물은 FDA 인증에 적합합니다
2물질의 화학적 성분, 물리적 성질 및 제조 과정은 문서화됩니다.
3.3-일관성 인증
4.CE-PED/97/23/EC
5EN 10204-31
밸브의 대막
1. EPDM+PTFE (감사)디아프라그마 태블릿은 높은 화학 저항성, 높은 안정성, 좋은 유연성, 긴 수명, 높은 밀폐, 코드 퇴행, 그리고 온도 변동에 의해 영향을 받지 않습니다.열순환인지 여부, 냉정 순환, 또는 증기 살균 시스템.
세프시피케이션: 1-3", DN20-DN80
온도: -20~120도
2. EPDM+PTFE (분립) 그것은 대막의 내성을 줄이고 대막의 서비스 수명을 연장 할 수 있습니다
세프시피케이션: 1-4", DN20-DN100
온도: -20~150도
3 단일 밀폐 (EPDM / 실리콘 / FPM), 고무 대막은 vulkanised 섬유 층의 층을 내장하여 기계적 특성을 향상시킵니다.스테인레스 스틸 볼트에서 섬유 강화 경화, 고무와 금속 결합을 더 잘 보장하기 위해. 그래서 진공 환경에서 사용하기에 적합합니다.
세프시피케이션: 1-4", DN20-DN100
온도: -10~120도
4미니 타입 디아프라그마 가스켓 (EPDM, SILICONE, FPM, EPDM+PTFE)
세피피케이션: 1/4 "-3/4", DN6-DN15
온도: -20~150도
표면 처리:
1기계적으로 닦을 때: 내부 Ra < 0.5μm, 외부: 1~4인치 샌드브래싱, 1인치 이하, 거울로 닦은
더 많은 정보가 필요한 경우, 저희에게 직접 연락하십시오.
