제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | U - B 티 다이어프램 밸브 | 재료: | SS316L / 1.4404 |
|---|---|---|---|
| 크기: | DN25 - DN100 | 운영: | 플라스틱 손바퀴 |
| 연결: | 클램프 | 가스킷: | EPDM + PTFE |
| 다이어프램 밸브의 위치: | 위쪽 위치에 있음 | 다이어프램 밸브의 수: | 선택사항으로 하세요 |
| 강조하다: | 디아프라그마 체크 밸브,3방향 대막 밸브 |
||

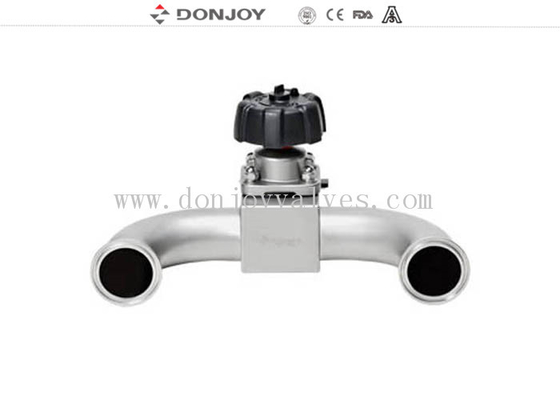

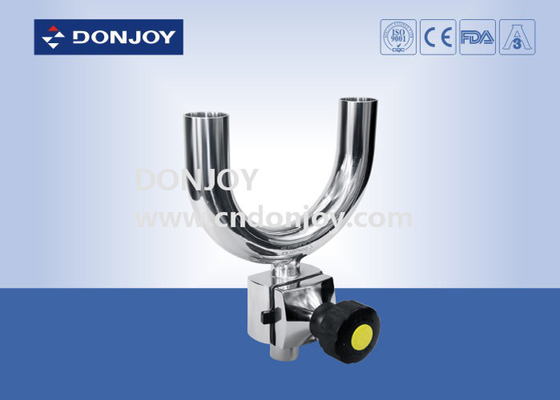

4인치 SS 316L 수동 멀티 포트 위생 다이어프램 밸브 U - B 티 타입

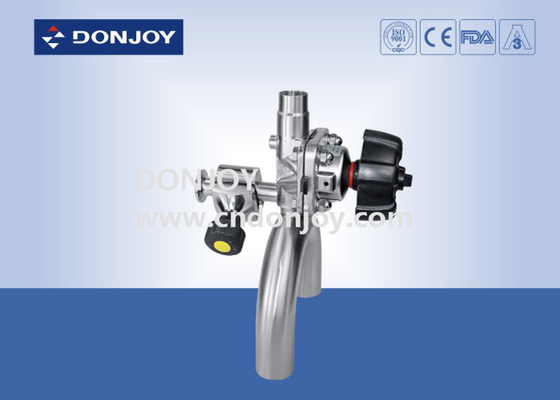

3방향 밸브 + 샘플링 밸브, 데드 앵글을 최적화하도록 설계되었지만 큰 파이프에 대한 작은 분기 파이프의 특별한 요구 사항이 있으며, 이상적인 직관 ≥DN50, 수출 분기 및 시트 1/2"-3/4"
설명
다이어프램 밸브는 수동 또는 공압식으로 작동하며 제약 산업의 위생 및 무균 공정에 사용하도록 특별히 설계되었습니다.
이 밸브는 흐름 제어 및 개폐 제어에 탁월합니다.
다이어프램 밸브는 다른 밸브에 비해 흐름 측면에서 더 좋습니다. 청소가 더 쉽고 입자가 있는 물질을 처리하는 데 더 좋습니다. 공기 주머니 현상은
흐름 제어 적용 중에는 드뭅니다.
사양
|
제품명: |
수동 멀티 포트 위생 다이어프램 밸브 U - B 티 타입 |
|
밸브 바디 재질: |
SS316L |
|
씰 재질: |
단일 실리콘 가스켓 / 접착 PTFE+EPDM / 2개 PTFE+EPDM |
|
최대 작동 압력: |
6~10Bar(다이어프램에 따라 다름) |
|
최대 작동 온도: |
-30도 c ~ 130도 C (다이어프램에 따라 다름) |
|
사용 가능한 크기: |
1''-4'', DN25-DN100 |
|
사용 가능한 연결: |
클램프 / 용접 / 나사산 / 특수 연결 |
|
사용 가능한 표준: |
3A / BPE / DIN / ISO / IDF |
|
작동: |
수동, 공압 |
|
사용 가능한 구조: |
직선, 티, U형, 탱크 바닥 |
|
제어: |
스마트 밸브 포지셔너 / C-TOP 제어 / 위치 센서 |
|
인증서: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
적용 범위: |
유제품, 식품, 음료, 제약, 화장품 등 |
|
밸브 방향: |
위로 |
|
포트 수: |
멀티 포트 방향 |
밸브 바디:
공압 작동
1. 포지셔너/프로세스 컨트롤러(IL-TOP)가 있는 다이어프램 밸브
전기 작동
7. 전기 다이어프램 밸브
8. 플라스틱 핸들
다이어프램 :
단일 씰 : EPDM의 경우 온도는 약 -10~120도이며 진공 환경에서 사용하기에 적합합니다.
EPDM+PTFE (접착) : 온도는 단일 씰과 동일하지만 내화학성이 높고 안정성이 높으며 유연성이 좋고 수명이 길고 밀봉성이 높으며 냉간 변성이 없는 PTFE 다이어프램의 경우에도 마찬가지입니다. 또한 증기 소독 시스템에도 사용할 수 있습니다.
EPDM+PTFE(분리), 최대 온도는 150도를 견딜 수 있으며 열악한 조건에서도 작동할 수 있습니다.
견적을 요청하고 요청 사항을 표시하지 않으면 EPDM+PTFE(접착)를 제공합니다.
처리 정보 : 기계 연마의 경우 Ra 약 0.3 um, 전기 연마의 경우 Ra 약 0.25um. 또한 고객 요청에 따라 가능
